1 RT-Thread 的WDT簡介

WDT(Watch Dot timer)即看門狗定時器，其主要作用是當發生軟件故障時可以產生復位信號，使程序復位，其本質是一個計數器。

當看門狗啟動后，計數器開始自動計數，在計數器溢出前如果沒有被復位，計數器溢出就會對 CPU 產生一個復位信號使系統重啟（俗稱 “被狗咬”）。系統正常運行時，需要在看門狗允許的時間間隔內對看門狗計數器清零（俗稱“喂狗“），不讓復位信號產生。如果系統不出問題，程序能夠按時“喂狗”。一旦程序跑飛，沒有“喂狗”，系統“被咬” 復位。

WDT相關接口如下所示：

關于WDT更詳細的內容，請參看官方手冊：

https://www.rt-thread.org/document/site/#/rt-thread-version/rt-thread-standard/programming-manual/device/watchdog/watchdog

2 WDT使用實例

WDT使用起來很簡單。

1、根據設備名稱 “wdt” 查找設備獲取設備句柄。

2、初始化設備后設置看門狗溢出時間。

3、啟動看門狗。

4、喂狗：設置空閑線程回調函數，在空閑線程回調函數中喂狗。

2.1 RA6E2 WDT配置

接下來配置WDT，只需要簡單配置就可使用。

• FSP配置WDT

打開RA Smart Configurator，添加WDT的stack。

[]()[]()[]()Figure 2?1 添加WDT的stack步驟

接下來需要配置WDT的參數。

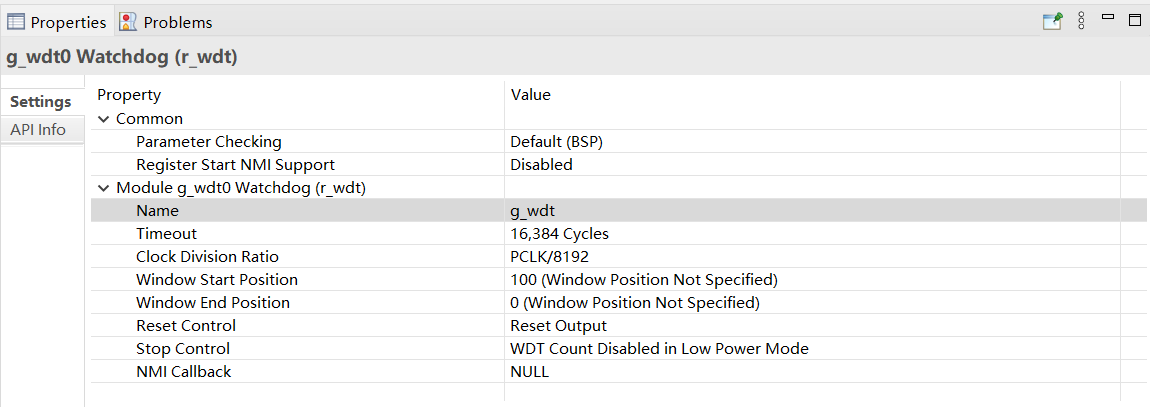

[]()[]()[]()Figure 2?2 WDT參數設置

這里可以設置WDT的參數。

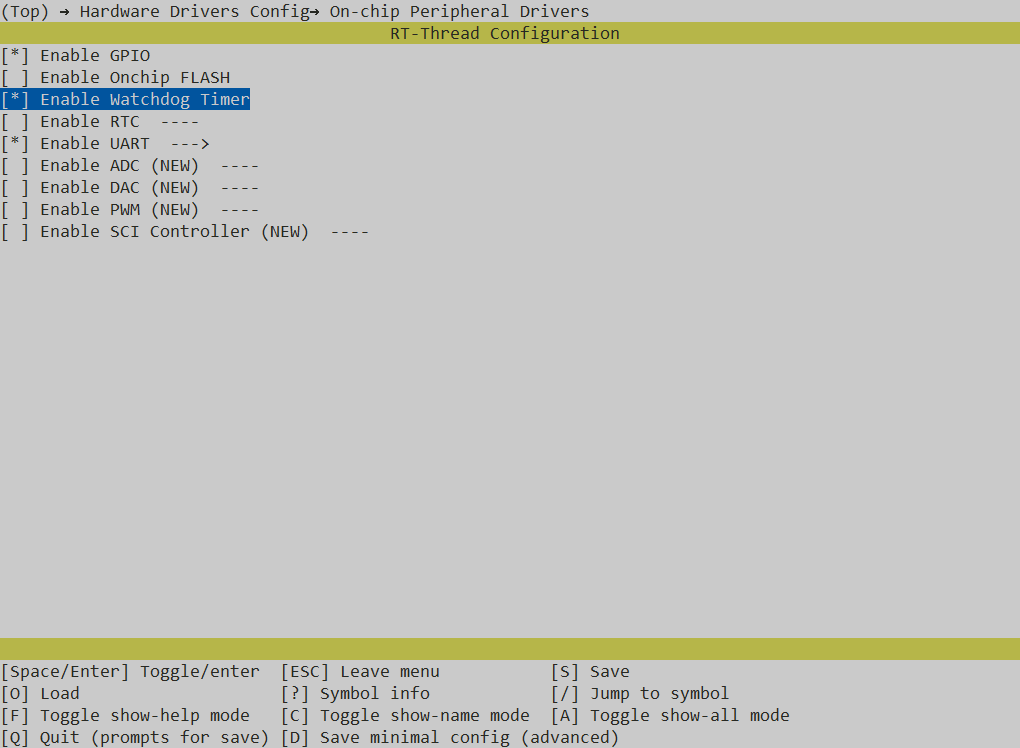

• 使能WDT

2.2 代碼實現

核心代碼如下：

#include < rtthread.h >
#include < rtdevice.h >
#define WDT_DEVICE_NAME    "wdt"    /* 看門狗設備名稱 */
static rt_device_t wdg_dev;         /* 看門狗設備句柄 */
static void idle_hook(void)
{
    /* 在空閑線程的回調函數里喂狗 */
    rt_device_control(wdg_dev, RT_DEVICE_CTRL_WDT_KEEPALIVE, NULL);
    rt_kprintf("feed the dog!n ");
    rt_thread_mdelay(300);
}

int wdt_sample(int argc, char *argv[])
{
    rt_err_t ret = RT_EOK;

    char device_name[RT_NAME_MAX];

    rt_strncpy(device_name, WDT_DEVICE_NAME, RT_NAME_MAX);

    /* 根據設備名稱查找看門狗設備，獲取設備句柄 */
    wdg_dev = rt_device_find(device_name);
    if (!wdg_dev)
    {
        rt_kprintf("find %s failed!n", device_name);
        return RT_ERROR;
    }
    /* 啟動看門狗 */
    ret = rt_device_control(wdg_dev, RT_DEVICE_CTRL_WDT_START, RT_NULL);
    if (ret != RT_EOK)
    {
        rt_kprintf("start %s failed!n", device_name);
        return -RT_ERROR;
    }
    /* 設置空閑線程回調函數 */
    rt_thread_idle_sethook(idle_hook);
    return ret;
}
/* 導出到 msh 命令列表中 */
MSH_CMD_EXPORT(wdt_sample, wdt sample);

2.3 測試

編譯下載。

如果屏蔽喂狗操作，在終端輸入“wdt_sample”即可進行測試。

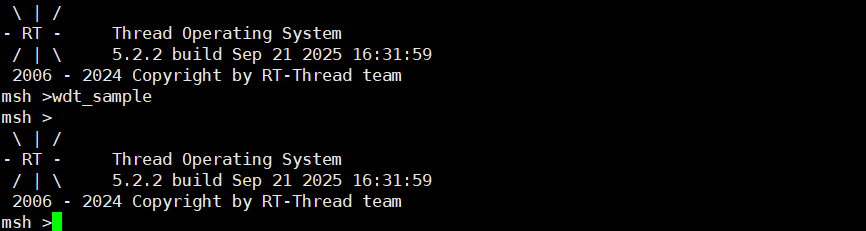

執行wdt_sample，結果如下:(一秒后觸發WDT復位）

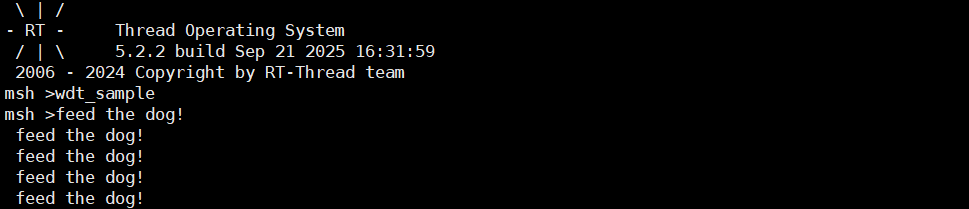

如果定時喂狗，在終端輸入“wdt_sample”即可進行測試。
