Texas Instruments TPS7A21/TPA7A21-Q1 500mA超低壓差（LDO）穩壓器是可提供500mA輸出電流的線性穩壓器。該器件提供低噪聲、高PSRR以及出色的負載和線路瞬態性能，可滿足射頻和其他敏感模擬電路的要求。創新的設計技術，無需添加外部噪聲旁路電容器即可實現低噪聲性能。TPS7A21/TPA7A21-Q1具有低靜態電流，非常適合用于電池供電系統。Texas Instruments TPS7A21/TPA7A21-Q1具有2.0V至6.0V輸入電壓范圍和0.8V至5.5V輸出電壓范圍，可滿足各種系統要求。內部精密參考電路可實現出色的精度；在整個負載、線路和溫度變化范圍內，最大輸出電壓容差為1.5%。

數據手冊；

*附件：TPS7A21數據表.pdf

*附件：TPS7A21-Q1數據表.pdf

內部軟啟動電路有助于控制浪涌電流，從而最大限度地降低啟動期間的輸入電壓降。該LDO可搭配小型陶瓷電容器實現穩定工作，從而實現較小的總體解決方案尺寸。即使當EN引腳未連接時，帶內部控制下拉電阻器的智能使能輸入電路也能讓LDO禁用，幫助消除了下拉EN輸入所需的外部元件。TPA7A21-Q1器件符合汽車應用類AEC-Q100認證。

特性

• 極低IQ ：6.5μA
• 輸入電壓范圍：2.0 V至6.0 V
• 輸出電壓范圍：0.8V至5.5V（每檔50mV）
• 高PSRR：91 dB（1 kHz時）
• 低輸出電壓噪聲：7.7μVRMS
• 低壓差
  • 500mA時為175mV（最大值）(2.5V V OUT )
• 智能EN下拉
• 輸出電壓容差：±1.5%
• 穩定，搭配1μF陶瓷輸出電容
• 工作結溫范圍：–40°C至+125°C
• 0.602mm × 0.602mm強大DSBGA封裝

功能框圖

TPS7A21低噪聲低壓差線性穩壓器的技術解析

一、產品概述

TPS7A21是德州儀器(TI)推出的一款超小型、高性能低壓差(LDO)線性穩壓器，具有500mA輸出電流能力。該器件采用創新的設計技術，在無需外部噪聲旁路電容的情況下即可實現優異的低噪聲性能，非常適合為RF和其他敏感模擬電路供電。

?主要特性?：

• 超低靜態電流：僅6.5μA
• 輸入電壓范圍：2.0V至6.0V
• 輸出電壓范圍：0.8V至5.5V(50mV步進)
• 高PSRR：1kHz時達91dB
• 低輸出電壓噪聲：7.7μVRMS
• 低dropout電壓：500mA時最大175mV(2.5V輸出)

二、關鍵性能參數分析

1. 電氣特性

TPS7A21在-40°C至+125°C的寬溫度范圍內保持穩定工作，其主要電氣特性包括：

• 輸出電壓精度：±1.5%(線電壓、負載和溫度變化)
• 靜態電流：6.5μA(典型值，VIN=6V)
• 短路電流限制：325mA(典型值)
• 熱關斷溫度：165°C(上升)

2. 噪聲與PSRR性能

作為面向射頻和精密模擬應用設計的LDO，TPS7A21的噪聲和電源抑制比(PSRR)表現尤為突出：

• 輸出噪聲電壓：7.7μVRMS(10Hz-100kHz帶寬，VOUT=2.8V)
• PSRR在1kHz時可達91dB(IOUT=20mA)

三、應用設計要點

1. 輸入輸出電容選擇

雖然TPS7A21在沒有輸入電容的情況下也能穩定工作，但建議使用至少1μF的陶瓷電容以改善瞬態響應和PSRR。輸出端需要1μF至200μF的陶瓷電容，ESR最高可達100mΩ。

?電容選擇建議?：

• 推薦使用X7R、X5R或C0G介質的MLCC
• 避免使用Y5V介質電容(溫度穩定性差)
• 考慮電壓和溫度對有效容值的影響(可能降低50%)

2. 使能電路設計

TPS7A21具有智能使能功能：

• 內置440kΩ下拉電阻(典型值)
• 當EN>VEN(HI)(0.9V)時啟用輸出
• EN懸空時自動禁用輸出
• 啟用狀態下自動斷開下拉電阻以降低功耗

3. 熱設計考慮

采用0.602mm×0.602mm DSBGA封裝的TPS7A21具有較高的熱阻(θJA=197.1°C/W)，在滿負荷工作時需特別注意PCB散熱設計：

• 確保足夠的銅面積散熱
• 避免長時間工作在熱關斷狀態
• 計算最大功耗：PD=(VIN-VOUT)×IOUT

四、典型應用場景

TPS7A21特別適合以下應用：

1. ?移動設備?：智能手機、平板電腦和可穿戴設備的電源管理
2. ?工業應用?：IP攝像頭、智能電表和現場變送器
3. ?醫療電子?：便攜式醫療設備的低噪聲電源
4. ?射頻系統?：RF前端、PLL、VCO和時鐘電源
5. ?精密模擬電路?：需要高PSRR和低噪聲的傳感器接口

五、設計注意事項

1. ?dropout工作模式?：當VIN
2. ?啟動特性?：內部軟啟動電路有助于控制浪涌電流，最小化啟動期間的輸入電壓跌落。
3. ?反向電流保護?：當輸入電源掉電時，不應依賴內部有源放電電路來放電大容量輸出電容，否則可能導致反向電流損壞器件。

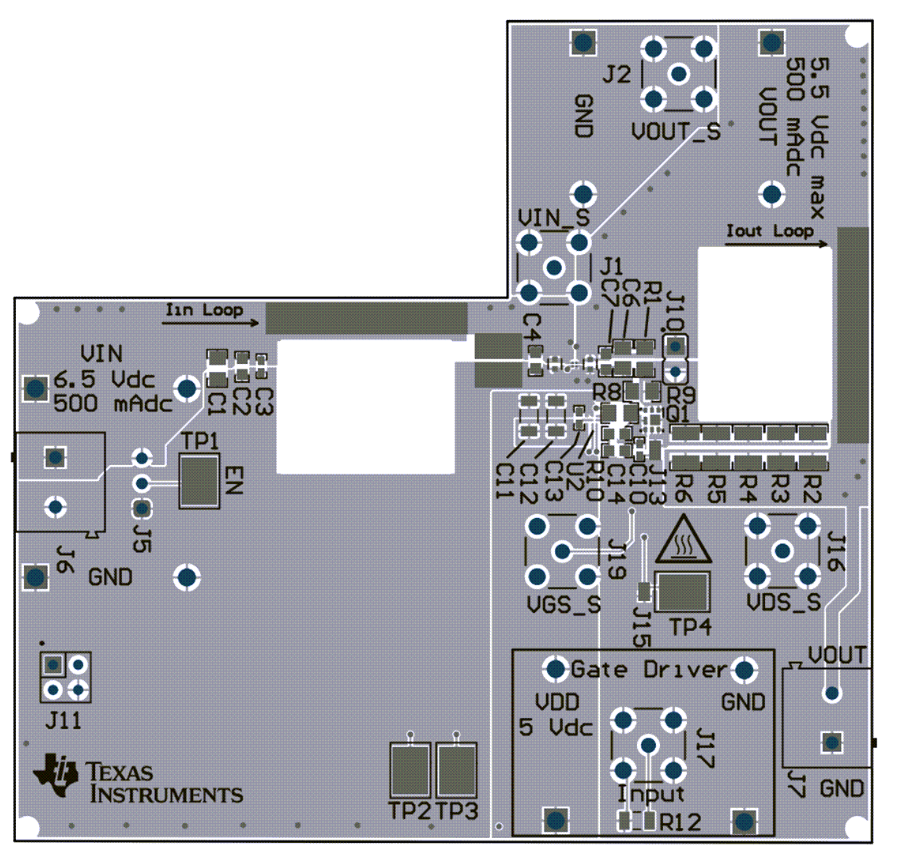

4. ?布局建議?：
   • 輸入輸出電容盡量靠近器件引腳
   • 使用低阻抗接地
   • 對于高功率應用，考慮使用多個過孔散熱
