LMX243x 器件采用專有的數字相位鎖環技術，可生成 非常穩定、低噪聲的控制信號，適用于RF和IF壓控振蕩器。射頻 IF頻率合成器包括一個兩電平可編程電荷泵。RF 和 IF PLL 都具有 專用快速鎖定電路，集成超時計數器，只需一個字 寫入以通電或更改頻率。

LMX243x 器件是集成了 雙模預分頻器。5 GHz LMX2434 RF 可選擇 32/33 或 16/17 預分頻比 合成器。LMX2430和LMX2433 RF 均可選擇 8/9 或 16/17 預分頻比 合成。IF 電路包含一個 8/9 或 16/17 預分頻器。

串行數據通過三線接口（DATA、LE、CLK）傳輸?shù)皆O備。 低壓邏輯接口允許直接連接到1.8V器件。電源電壓從 2.25 起 支持 V 至 2.75 V。
*附件：lmx2434.pdf

特性

• 低電流消耗
  • LMX2430 （RF/IF）：2.8 mA/ 1.4 mA
  • LMX2433 （RF/IF）：3.2 mA/ 2 mA
  • LMX2434 （RF/IF）：4.6 mA/ 2.4 mA
• 2.25V 至 2.75V 工作電壓
• 同步/異步斷電
• 多種 PLL 選項：
  • LMX2430 （RF/IF）：3 GHz /0.8 GHz
  • LMX2433 （RF/IF）：3.6 GHz /1.7 GHz
  • LMX2434 （RF/IF）：5 GHz /2.5 GHz
• 可編程電荷泵電流電平
  • RF 和 IF：1 或 4 mA
• 帶集成超時計數器的快速鎖
• 數字濾波鎖檢測輸出
• 模擬鎖檢測（推挽/漏極開路）
• 1.8V MICROWIRE邏輯接口

參數

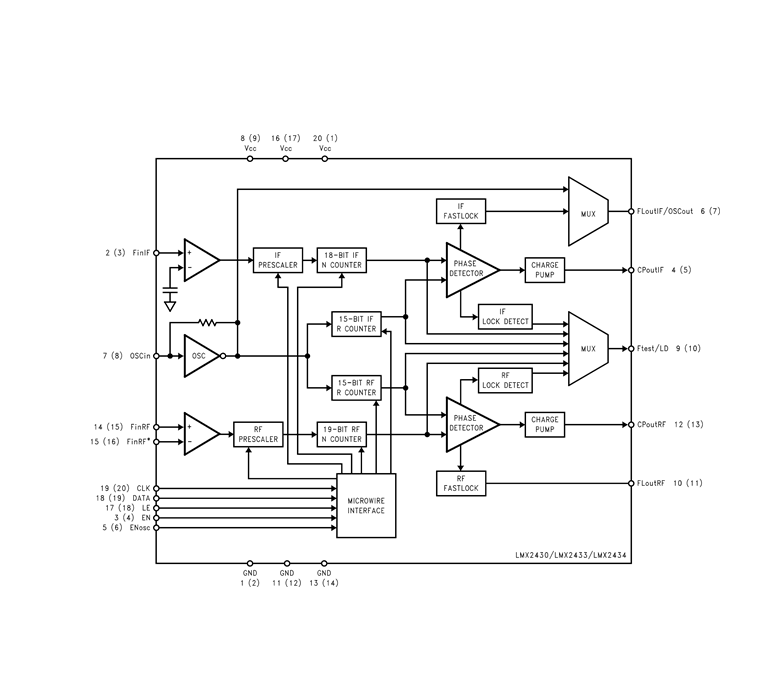

方框圖

?1. 核心特性?

• ?低功耗設計?：
  • LMX2430（RF/IF）：2.8 mA/1.4 mA
  • LMX2433（RF/IF）：3.2 mA/2 mA
  • LMX2434（RF/IF）：4.6 mA/2.4 mA
• ?寬電壓工作范圍?：2.25V至2.75V
• ?快速鎖定技術?：集成超時計數器的快速鎖定電路，支持單次寫入頻率切換
• ?多模式鎖相檢測?：數字濾波鎖相檢測輸出，模擬推挽/開漏鎖相檢測
• ?接口兼容性?：1.8V MICROWIRE邏輯接口

?2. 關鍵參數?

• ?頻率范圍?：
  • LMX2430：RF 3 GHz / IF 0.8 GHz
  • LMX2433：RF 3.6 GHz / IF 1.7 GHz
  • LMX2434：RF 5 GHz / IF 2.5 GHz
• ?電荷泵電流?：可編程1mA或4mA（RF/IF獨立配置）
• ?輸入靈敏度?：
  • LMX2430/33：-15dBm至0dBm（2.25V-2.75V）
  • LMX2434：-12dBm至0dBm（2.35V-2.75V）
• ?熱阻參數?：
  • ULGA封裝：80.9°C/W（結到環境）
  • TSSOP封裝：111.5°C/W（結到環境）

?3. 封裝與引腳?

• ?封裝選項?：
  • 20引腳ULGA（3.5mm×3.5mm）
  • 20引腳TSSOP（6.5mm×4.4mm）
• ?關鍵引腳功能?：
  • ?CPoutRF/CPoutIF?：電荷泵輸出至外部環路濾波器
  • ?Ftest/LD?：可配置為鎖相檢測或測試輸出
  • ?OSCin?：參考振蕩器輸入（AC耦合）

?4. 應用場景?

• ?移動通信?：手機、無繩電話
• ?無線數據模塊?
• ?有線電視調諧器?

?5. 設計要點?

• ?環路濾波器?：需外接RC網絡，快速鎖定模式下通過FLoutRF/FLoutIF引腳并聯電阻優化響應
• ?布局建議?：
  • VCC旁路電容需貼近引腳
  • 單端RF輸入時，F(xiàn)inRF*引腳需通過100pF電容接地
• ?編程接口?：24位串行數據（MICROWIRE協議），MSB優先
