在海洋勘探、水下安防、深?？瓶嫉阮I(lǐng)域，水下通信是連接 “水下設備”和“地面系統” 的關鍵。從水下機器人的實時控制，到深海熱泉觀測的高清視頻回傳，到水下安防的隱蔽數據傳輸，這些都離不開穩定、高效的通信，地上通信幾乎已經支持人類的各種需求，但水下的干擾因素與強度遠比地上更加嚴重，常規水下通信漸漸無法滿足人類需求，單光子通信是滿足這一需求的重點突破方向，兩者對比可見：

常規水下通信的核心痛點之一在于水下環境中，水分子、懸浮顆粒會持續吸收和散射光信號，導致信號強度隨距離呈指數衰減，常規光通信往往在10米內就因信號微弱而失效；而單光子水下通信擁有“超靈敏探測能力”，將信號捕捉下限拉至“單個光子”，徹底突破弱光傳輸瓶頸。

常規水下通信受限于技術原理，速率普遍較低，難以滿足高清視頻回傳、海量數據傳輸需求；單光子水下通信借助 “皮秒級時間分辨”和“高效解析算法”，實現帶寬與速率的巨大突破。

常規水下通信在抗干擾與隱蔽性方面存在明顯短板：常規光通信依賴光強編碼，易受環境光干擾導致誤碼率飆升；射頻通信易受電磁干擾且信號易被截獲；聲吶信號在安防場景中易暴露位置。單光子水下通信通過光子時間戳解析和窄光束激光，可有效過濾環境干擾并實現隱蔽傳輸，在水下安防、軍事通信等保密場景具有常規技術無法替代的優勢。

PMA Hybrid：單光子的“直接捕捉者”，實現超微弱光信號的物理轉換

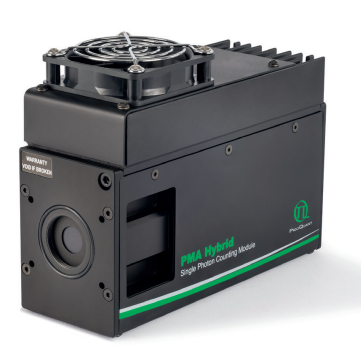

圖1 PMA設備圖

基于 Hamamatsu R10467 光電倍增管，集高探測效率、低噪聲、快時間響應于一體，能精準實現超微弱光信號物理轉換，滿足單光子探測核心需求。內置珀爾帖制冷器降低暗計數率，搭配鎳涂層鋁制外殼實現高等級 RF 屏蔽，大幅減少外界電磁干擾，保障單光子捕捉不受噪聲影響。藍光敏感型號時間響應寬度（FWHM）低至 50ps，可捕捉分子熒光壽命細微差異；“可忽略的后脈沖” 設計避免偽峰干擾，輸出純凈信號，為數據分析提供可靠保障。

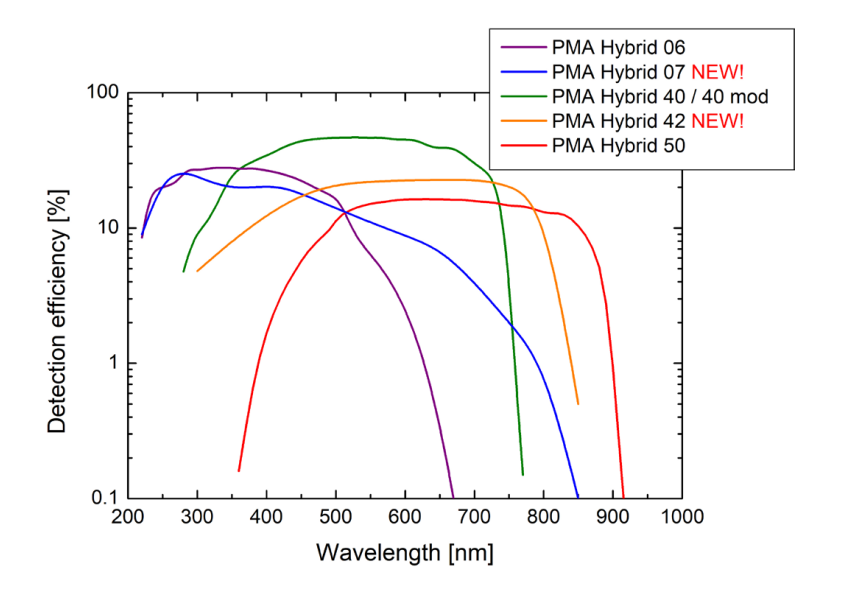

圖2 PMA Hybrid 系列型號探測器的光譜響應曲線

TimeHarp 260 PICO：單光子時間信息的 “精準轉換器”，實現皮秒級時間分辨

單光子設備解析需 “探測器 - 計數板 - 分析軟件” 的協同，作為單光子設備 “探測器 - 計數板 - 分析軟件” 協同鏈路的關鍵節點，通過 PCIe 接口與電腦穩定連接，硬件接口和功能適配性優，保障全鏈路數據流轉順暢；

圖3 TimeHarp 260計數板圖

擁有 32768 個直方圖通道，能將時間范圍精細劃分，為熒光衰減曲線、TRES 等分析提供高分辨率原始數據，杜絕因通道不足導致的時間信息壓縮；32bit 計數深度（可支持 42.9 億計數），能滿足幾小時長時測量需求，徹底解決傳統 16bit 設備（僅 6.5 萬計數）易溢出、需頻繁中斷實驗的數據丟失問題。

自主優化解析程序：硬件系統的 “數據翻譯官”，自主實現并優化與硬件設備相匹配的解析能力

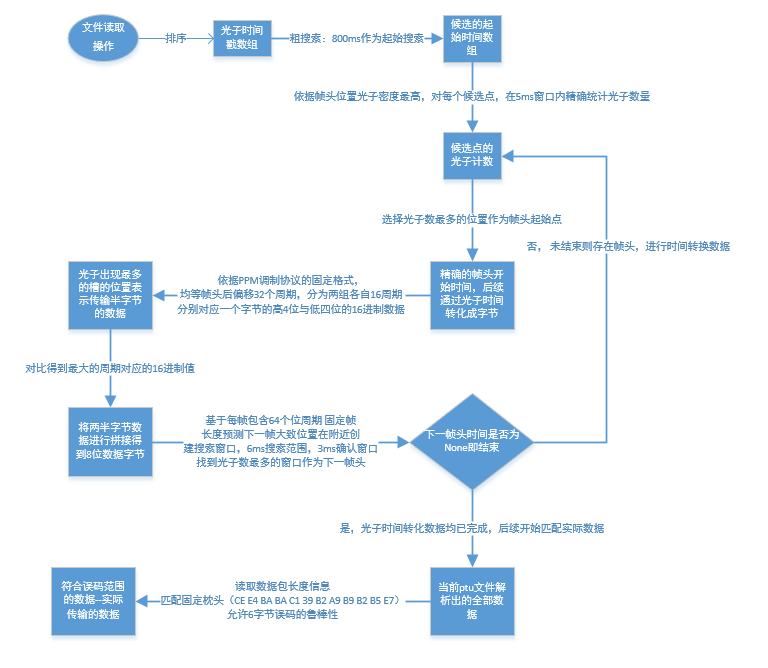

圖4 解析邏輯流程圖

解析程序?qū)?TimeHarp 260 記錄的 “光子時間戳”（硬件語言），轉化為能理解的 “通信數據”，同時反向驗證硬件系統的通信性能，是單光子水下測試不可或缺的軟件核心。

程序首先完成 “硬件數據加載 + 測試條件對齊”，為后續解析奠定基礎：讀取 TimeHarp 260 生成的.ptu文件，提取其中的核心信息 ——光子事件時間戳（反映每個光子到達探測器的精確時間）與總光子數，這是解析的原始素材，直接對應 PMT 探測器的接收結果。

計算 “每秒光子數”：根據時間戳的時間跨度與總光子數，反推 PMT 探測器的實際接收速率，判斷硬件接收的信號強度是否滿足解析閾值；

選擇 “傳輸速率”：用戶根據硬件測試時的激光發送速率（10k/100k/1M），在程序中選擇對應速率，程序會自動匹配 TimeHarp 260 的計數周期（100k速率對應10μs計數周期），確保解析節奏與硬件發送節奏一致。

激光發射端按固定周期發送數據幀（測試報告中上位機控制的 10k 速率，對應每幀發送間隔 100μs），TimeHarp 260 記錄的光子時間戳?xí)尸F(xiàn) “幀內光子密集、幀間光子稀疏”的特征。

程序利用這一硬件特性，通過 “時間窗口統計” 定位幀頭：在時間軸上劃分固定窗口（窗口大小與硬件發送周期匹配），統計每個窗口內的光子數，光子數驟增的窗口即為 “數據幀起始位置（幀頭）”，對應測試報告中 “調整激光角度改變光子數” 后，程序能動態識別幀頭的邏輯。

對幀頭以外的低光子數窗口（暗計數對應的單光子事件）直接剔除，僅保留幀頭后續的連續光子密集段 —— 這一步對應硬件中 PMT 的 “低暗計數設計” 與 TimeHarp 260 的 “過載保護”，雙重保障原始數據的信噪比，程序則進一步通過幀結構篩選，確保解析對象為有效信號。

按硬件協議解析數據：激光發射端（FPGA 控制）按固定格式發送數據（測試報告中“AA0055CCEEEEEEEEEE17# 發送數據” 的格式），每個數據位對應特定時間長度的光子信號（1個數據位對應 1 個計數周期的光子有無）。

程序根據 TimeHarp 260 記錄的光子時間戳，判斷每個數據位的“有光 / 無光” 狀態（對應二進制0/1），再將二進制序列拼接為字節數據，最終轉化為 16 進制或明文（將“1a2b3c”從16 進制還原為原始發送內容）。

數據有效性校驗：程序?qū)Ρ冉馕鼋Y(jié)果與硬件發送的固定格式（校驗頭“AA0055CC”是否存在、數據長度是否匹配），判斷解析數據是否完整 —— 對應測試報告中 “數據校驗通過/未通過” 的結果（水下 4m 測試中，光子數達到最低數量時校驗通過，光子數不足時校驗失敗），直接反映硬件系統（PMT+TimeHarp 260+激光發射端）的水下通信穩定性。

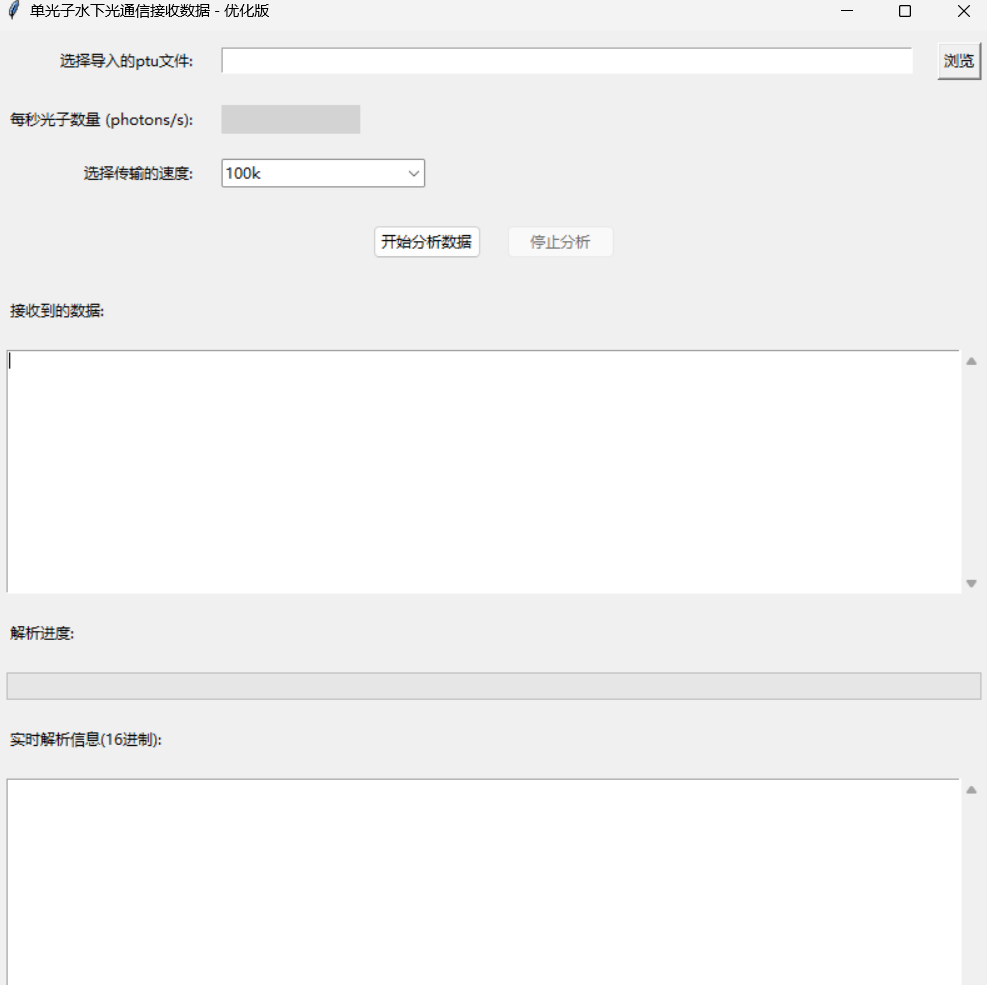

選擇解析導入ptu的文件，解析ptu文件中的光子數會顯示出來，與接收端采集光子數一致，選擇與激光發送速率對應的解析速率，點擊解析得到全部的16進制數據顯示在“實時解析信息”欄，經過固定前綴的容錯匹配找尋到真實傳輸?shù)臄?shù)據顯示在“接收到的的數據”欄，解析完成后會顯示解析出來的數據條數。

圖5 解析程序界面

測試過程：4米水下實現高精準數據傳輸

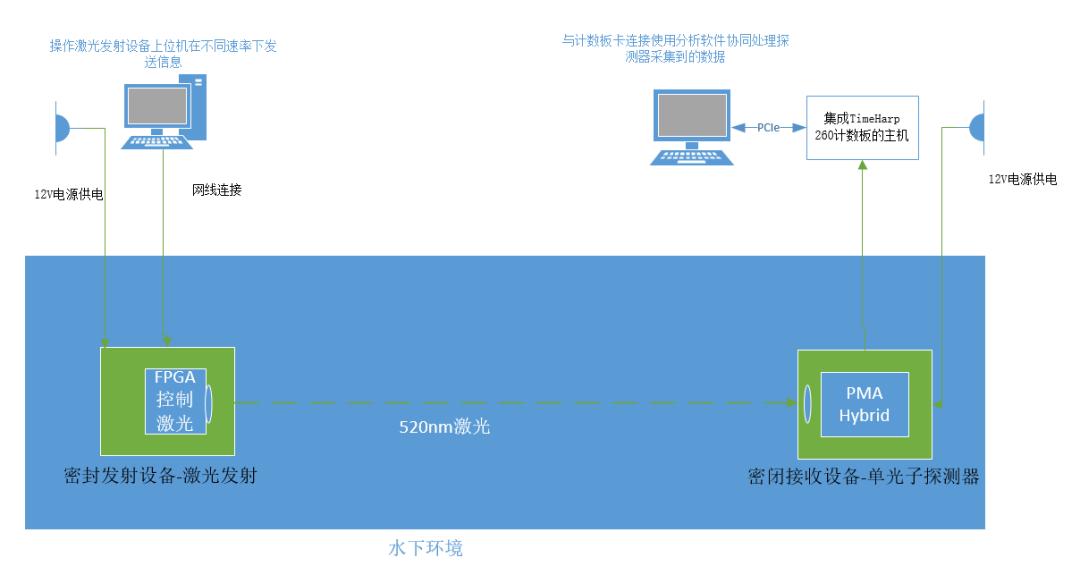

圖6 試驗場景圖

此次測試展現了六博光電在單光子設備應用中的技術整合與場景適配能力 —— 并非依賴單一硬件研發，而是通過對過往測試經驗總結與硬件的一定理解，搭建 “硬件協同 + 軟件解析 的全鏈路測試體系，確保復雜水下環境下的穩定運行：單光子探測器與激光設備工作環境：作為 “光子捕捉核心”，具備低暗計數特性，可精準接收水下微弱激光信號，六博光電針對水下環境進行定制化密封處理，避免水質干擾，確保信號捕捉穩定性

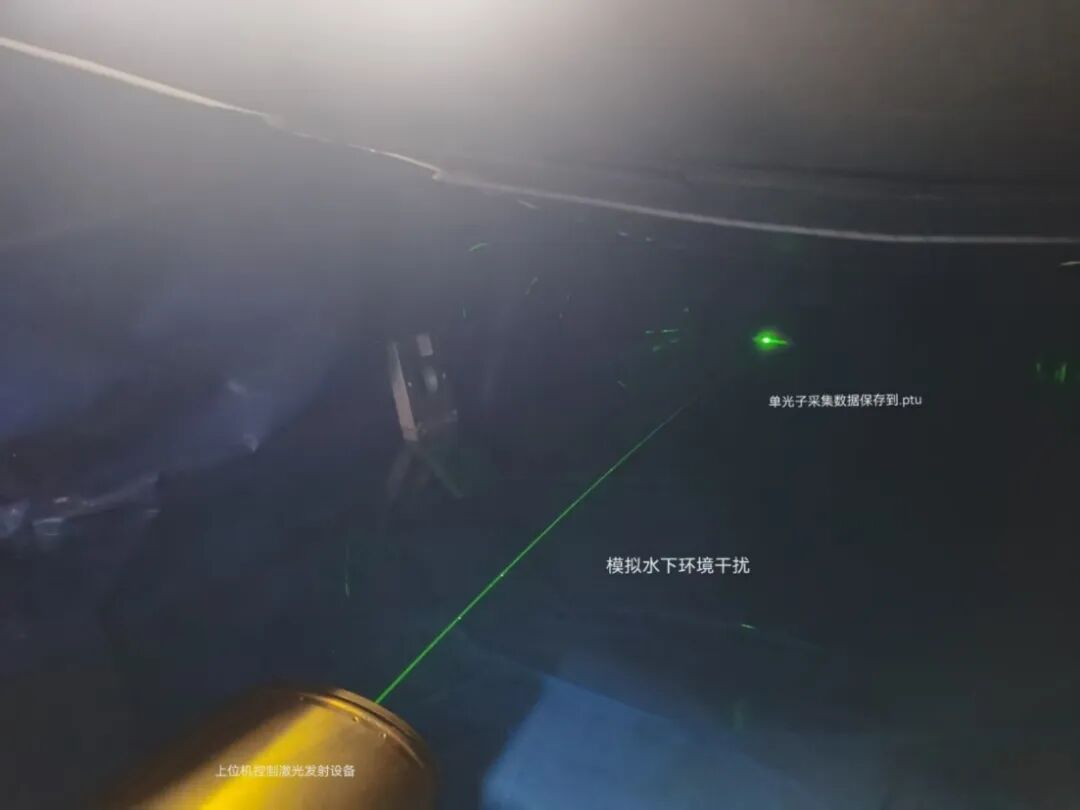

圖7 兩端設備工作場景

FPGA 控制激光發射模塊：六博光電自主完成發射端與激光設備的通信適配，支持10k/100k/1M多檔位發送速率，可根據水下距離動態調整輸出參數，適配不同衰減場景，與FPGA網絡連接完成設置3M/5M/10M控制激光發射速率，輸入完本進行發送。

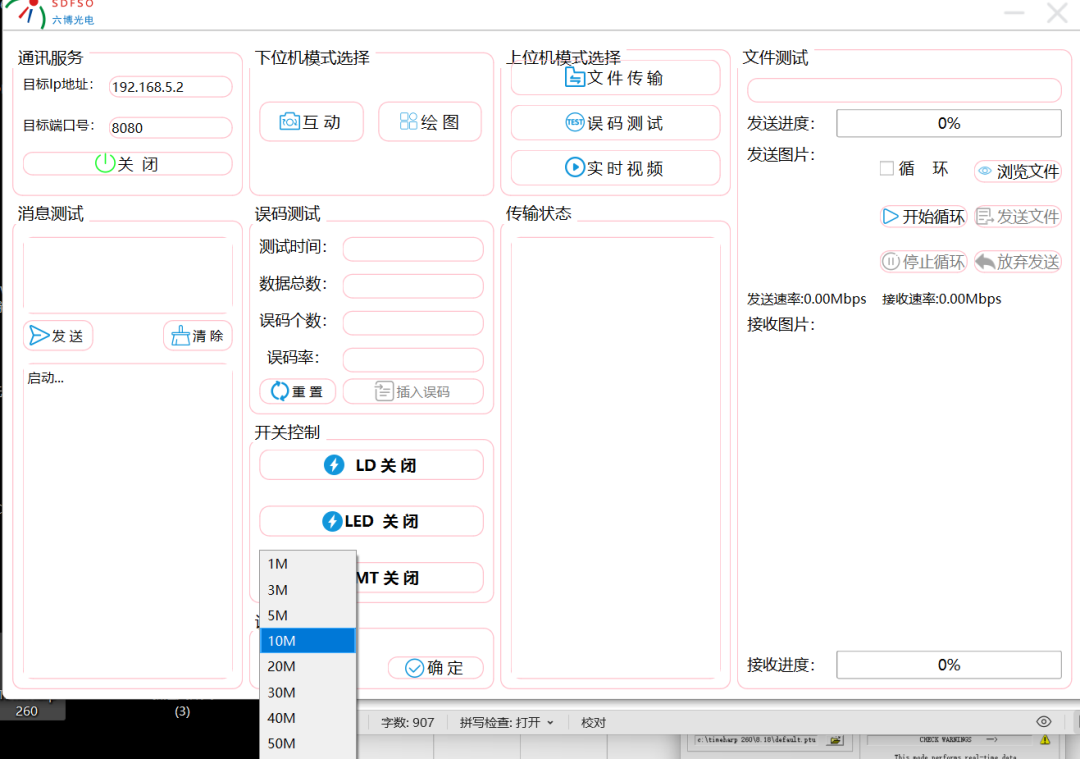

圖8 與FPGA交互控制激光設備

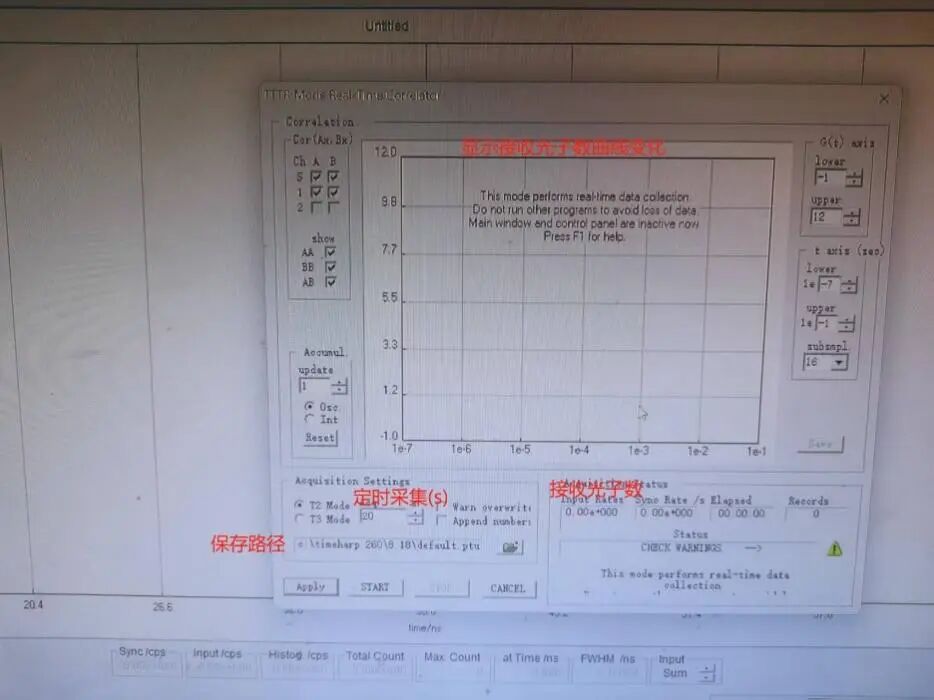

TimeHarp 260 計數板：承擔 “時間記錄中樞” 角色，以皮秒級分辨率記錄光子到達時間戳，生成.ptu原始數據文件，其超短死時間特性可避免高流量光子信號丟失，為后續解析提供高質量原始數據；

圖9 TimeHarp 260處理PMA采集光子

光子數適配算法：通過自主程序?qū)崟r計算每秒光子數，精準匹配不同發送速率的最低光子閾值（10k 速率≥3e03 photons/s、100k 速率≥4e04 photons/s、1M 速率≥3e05 photons/s），解決水下光衰減導致的“信號弱、解析難”問題，基于自主設計的“固定頭+長度校驗”邏輯有效過濾暗計數、環境光干擾，當光子數達最佳閾值時（100k速率下5e04photons/s），數據校驗通過率超98%，能精準還原“1a2b3c4d5e6f7g8h9”單字節數據；

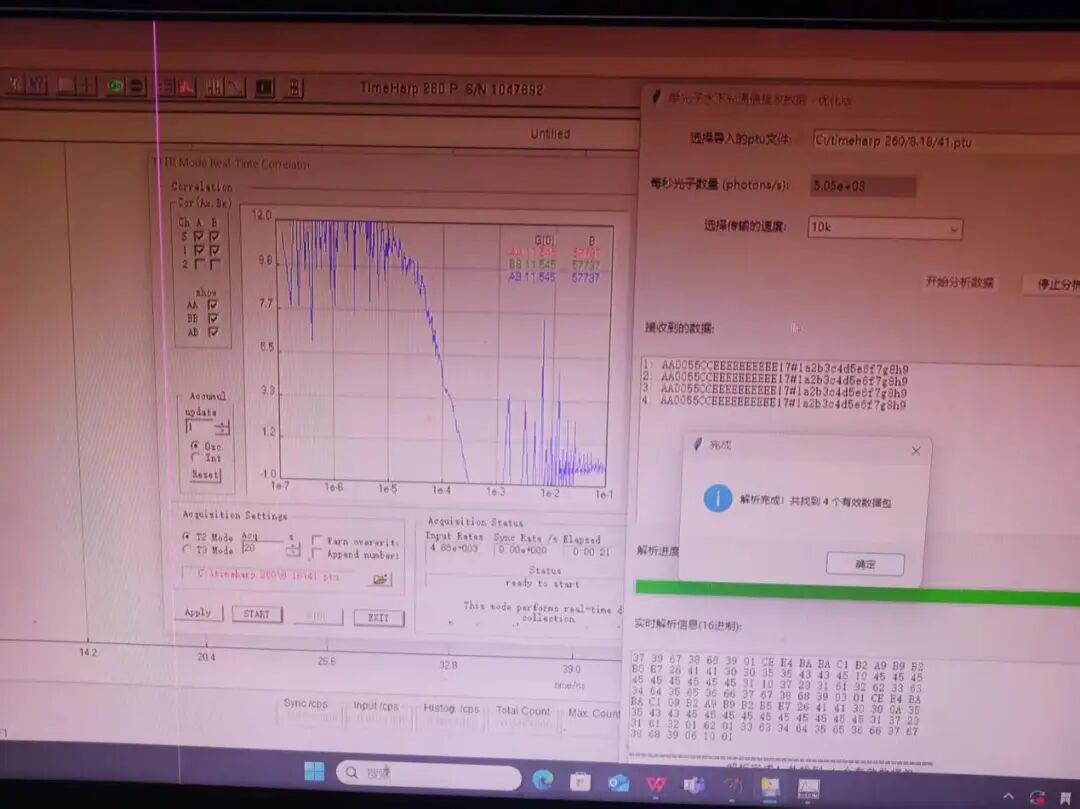

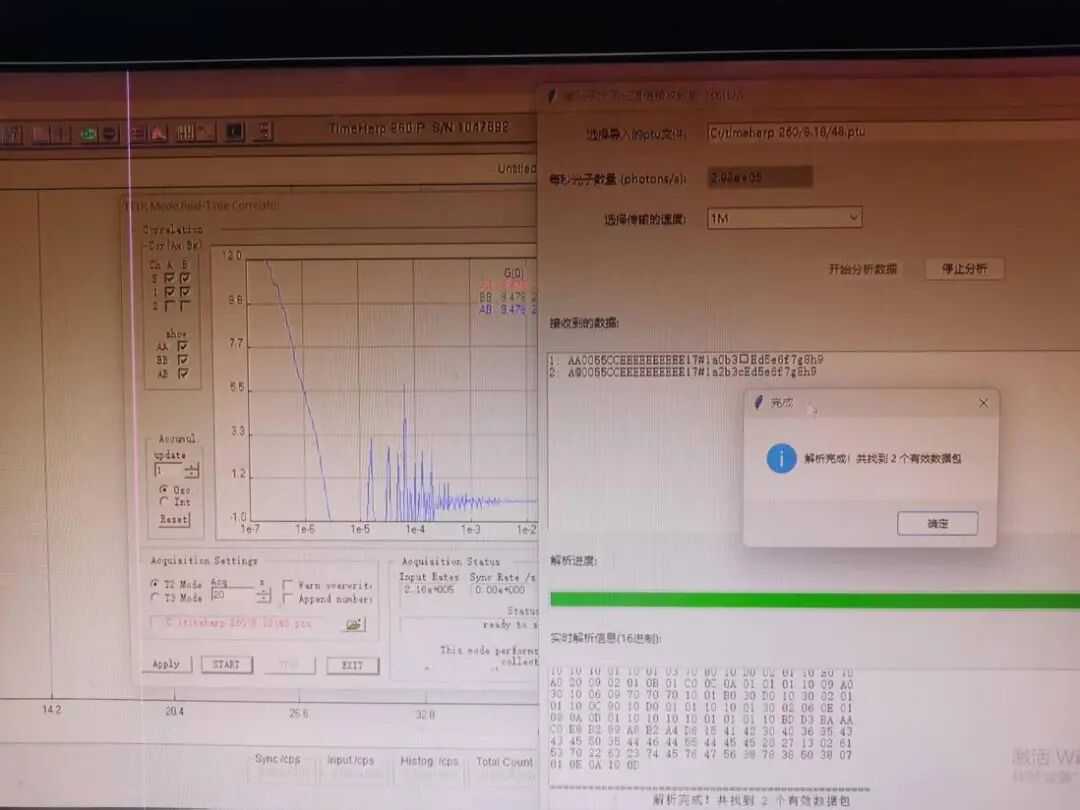

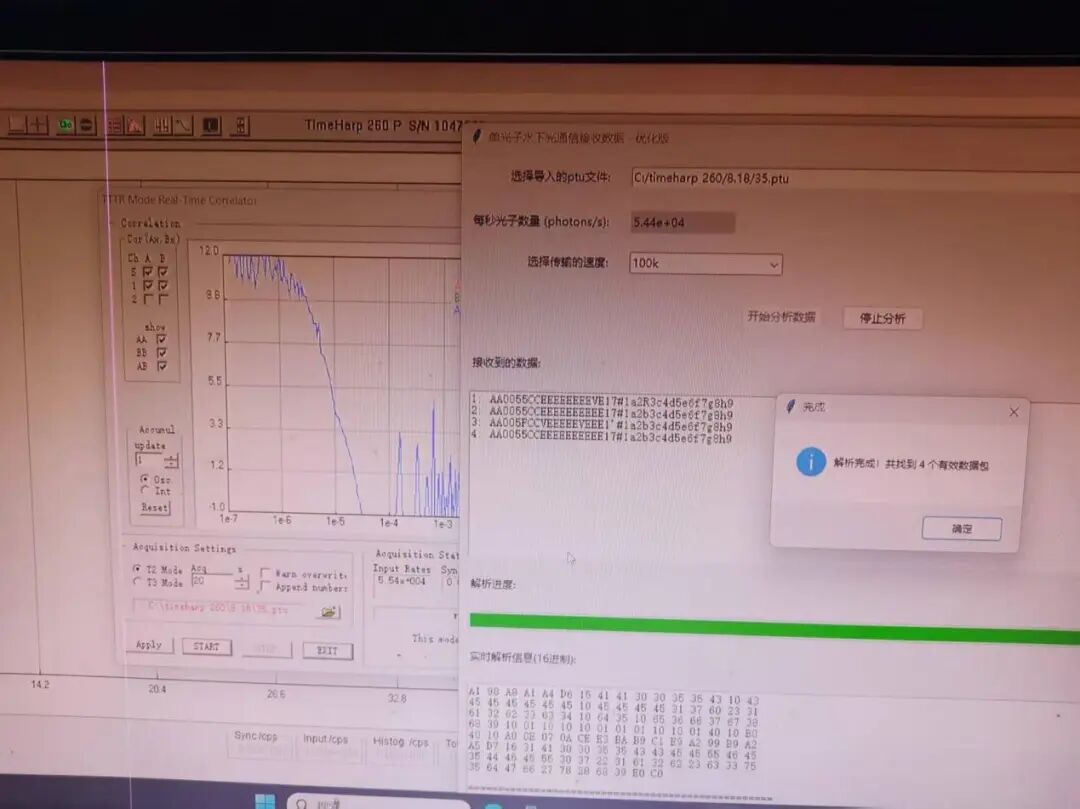

圖10 各速率下光子數對應解析情況

憑借在水下通信領域的長期深耕，六博光電沉淀了扎實的實踐經驗。而此次單光子通信實驗的突破，讓其在水下光通信賽道的領先優勢再度擴大，同時也為單光子通信及超遠距離水下通信技術的迭代升級注入關鍵動力，推動相關領域發展邁入新階段。

六博光電希望這次測試能成為技術積累的扎實基石：一方面，通過實際場景中的數據反饋，理清單光子水下通信在硬件協同、軟件解析等環節的優化方向，為后續方案迭代提供具體依據；另一方面，也借此深化對水下復雜環境通信需求的理解，明確技術落地的現實路徑。
