工程師們使用示波器捕捉到信號波形后，通常還需要讀取波形參數并進行分析——常用的方法是用光標功能進行手動測量，或者使用示波器的波形參數自動測量功能。但是，這兩種方式都只是對當前屏幕上顯示的這一屏波形進行測量，并且對于一些時間項目的測量(如周期、占空比等)有其局限性。

在一些特殊的試驗場合，如需要長時間測量或需要記錄波形變化規律時，僅僅依靠光標或自動測量功能無法完全滿足測試需求。這時，就需要示波器的統計功能登場啦！

橫河的示波器可以對自動測量的參數進行統計。統計功能可以同時對9個測量項目進行5種統計：最大值、最小值、平均值、標準偏差以及用于統計計算的測量值個數。此外，還可以把統計的數據生成表格，在表格中可以進行升序或者降序顯示；或是把統計數據生成趨勢圖或者直方圖，方便分析統計數據。把這個結果放進報告里，是不是看上去更專業、更有說服力了呢？

統計功能的三種模式

在統計功能中，有三種模式可供選擇，分別是：

1連續統計
對多次常規測量的參數進行統計。按下“Start”后，以屏為單位對每次觸發后的波形根據所選擇的測量項目進行統計運算，并在屏幕下方顯示統計結果。
連續統計測量實例：

對于一些測試時間很長的驗證性試驗，就可以使用統計結果來表明試驗結果，而不需要保存整個試驗過程中的所有波形。比如，對于某些設備，只需要統計每一屏波形的最大最小值，就可以判斷該設備的輸出是否穩定，是不是很方便呢？

2周期統計
對當前采集并顯示在屏幕上的波形的每個周期進行統計處理。選擇此模式后，儀器可通過計算自動得到周期時間，并將顯示的波形按周期劃分。當測量多個通道時，還能自動確定各個通道各自的周期。這個功能是橫河示波器的一個特色功能，對于PWM波的占空比的統計測量非常有用。示波器把每一個周期的占空比等自動測量數據統計出來，方便工程師驗證波形是否符合理論調制值，特別適用于逆變器以及變頻器的研發。

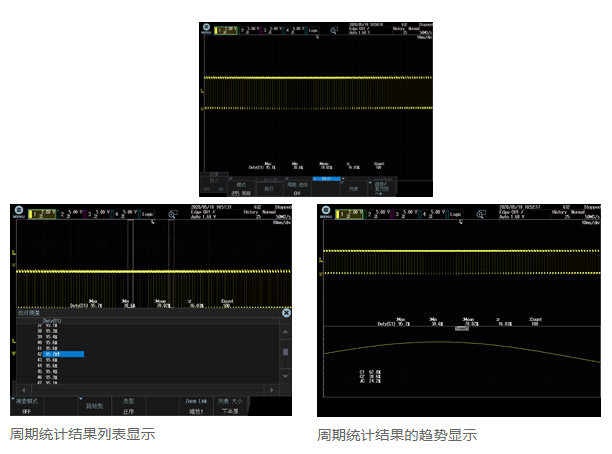

在周期統計的結果列表中，還可以高亮一個測量值，此時在縮放圖中會顯示該測量值對應的一個周期。

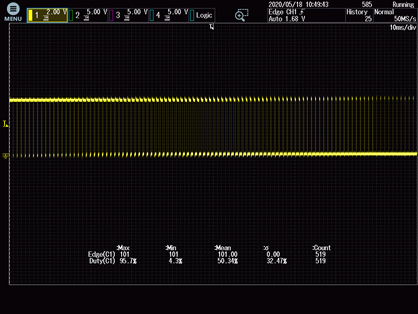

PWM波測量實例：

3歷史統計
對歷史波形進行統計處理。統計的時間單位是一屏波形的時間。由于橫河示波器可以把大內存分割，實現歷史存儲功能，因此可以記錄多次觸發的波形。（沒有該功能的示波器只能顯示當前觸發的波形，有該功能可以調出歷史存儲里面多次觸發的波形。）

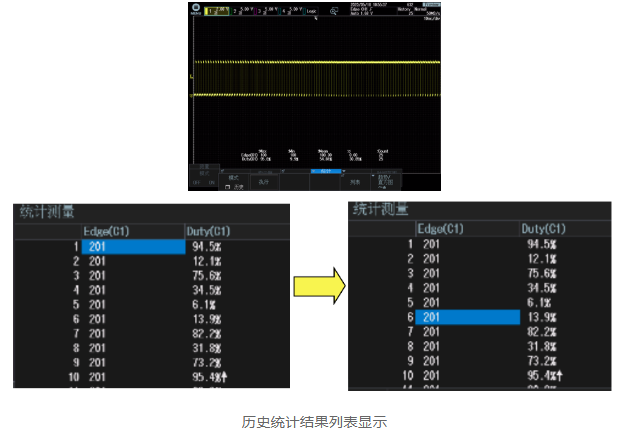

這個統計功能與連續統計類似，但只統計歷史存儲里面的波形，統計次數與歷史存儲里面的波形數量一致。在歷史統計的結果列表中，高亮一項測量值，屏幕上顯示的波形會自動跳轉為該值對應的歷史波形。

技術的發展日新月異，作為科研的基礎工具，示波器統計功能是當下主流機型的重要功能。靈活運用示波器的各項功能，能夠極大地提高測試效率，如希望了解更多橫河示波器的特色功能，歡迎與我們聯系。
