基本構成(簡化理解)

輸入通道：連接待測量的電路或信號源，是信號進入示波器的 “入口”。

垂直系統(Y 軸)：主要用于調節顯示信號的 “幅度”(高度)，讓不同大小的信號都能清晰顯示。

水平系統(X 軸)：主要用于調節顯示信號的 “時間尺度”(寬度)，控制單位長度代表的時間，以觀察信號的變化速度。

顯示屏：最終呈現波形圖的界面，現代示波器多為液晶顯示屏。

以上內容由深圳科瑞杰分享，如在選型/使用過程中有任何問題可留言咨詢，深圳科瑞杰是橫河DLM3000系列示波器、GP10/GP20無紙記錄儀、WT310E數字功率計深莞惠區域唯一授權代理商。

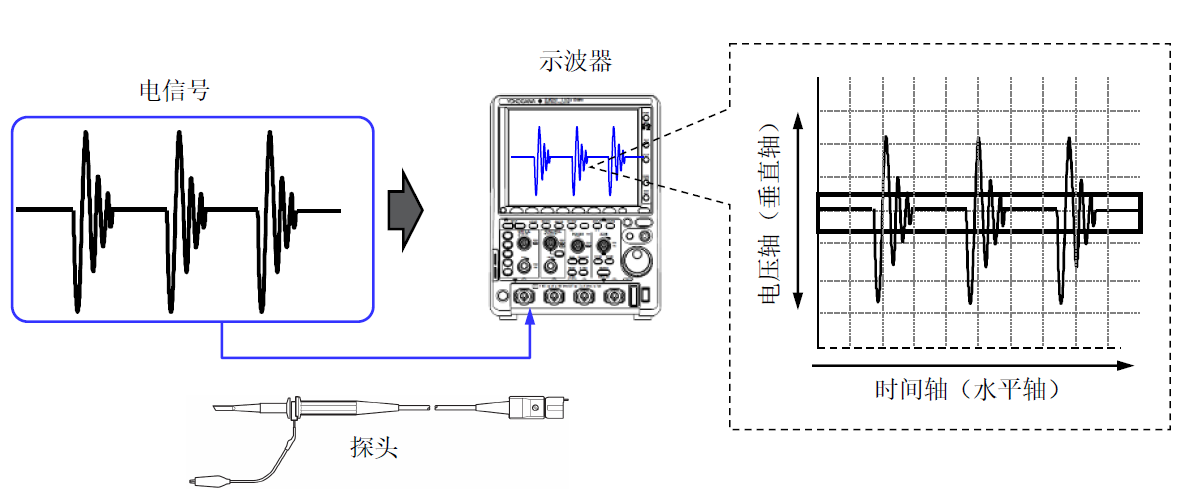

橫河數字示波器是一種在畫面中顯示不可見的電信號，使其可以被觀測的設備。

畫面上會顯示電壓隨時間的變化。

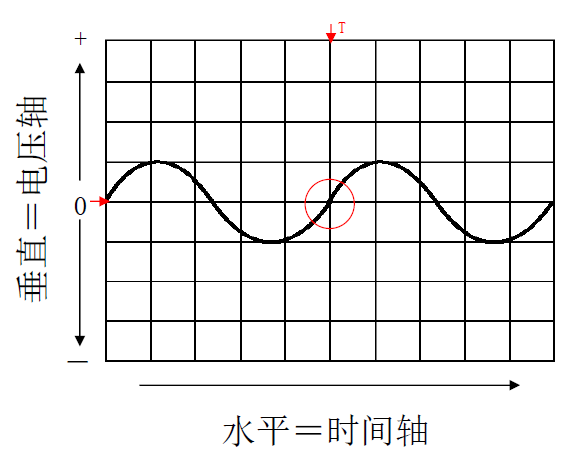

橫河數字示波器的畫面

畫面被劃分成網格

→Division ”(或“Div”)

調整電壓(垂直)軸及時間(水平)軸的

調整“1Div 的大小”，讀取波形。

有用于指定波形顯示時序的“觸發器”功能和用于位置調整的“位置”設置功能。

橫河示波器與其他電壓測量儀器

橫河示波器是一種電子測量儀器，核心功能是將電信號(如電壓、電流)隨時間變化的規律轉化為可視化的波形圖，便于觀察、分析信號的幅度、頻率、相位等特征。

它的核心價值在于 “讓不可見的電信號變可見”，是電子工程、通信、維修等領域的基礎工具。

示波器的核心作用(應用場景)

信號觀測：直接查看信號的形狀，例如判斷是正弦波、方波還是脈沖波。

參數測量：精準測量信號的關鍵指標，如電壓峰值、信號周期(進而計算頻率)、脈沖寬度等。

故障排查：在電路維修中，通過對比 “正常波形” 和 “實測波形”，定位信號異常的節點(如無信號、信號失真)。

信號對比：部分雙通道 / 多通道示波器可同時顯示兩路及以上信號，直觀對比它們的相位差、時序關系(如判斷電路中信號的延遲)。
