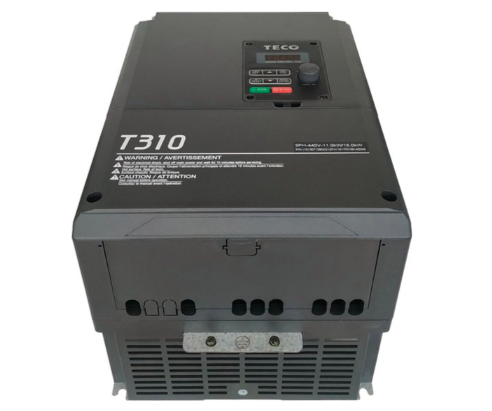

變頻器內置PID控制是工業自動化領域中的關鍵技術之一，廣泛應用于電機調速、溫度控制、壓力調節等場景。PID控制通過比例（P）、積分（I）、微分（D）三個環節的動態調節，實現對被控對象的精準控制。理解PID參數的含義及其調節方法，對于優化控制系統性能至關重要。以下將從PID的基本原理、參數含義、調節方法以及實際應用中的注意事項展開詳細說明。

一、PID控制的基本原理

PID控制是一種閉環反饋控制方式，通過實時比較設定值（SP）與被控變量的實際值（PV），計算偏差（Error=SP-PV），并基于偏差進行比例、積分、微分運算，輸出控制信號（Output）以減小偏差。其數學表達式為：

[

Output = K_p cdot Error + K_i cdot int Error , dt + K_d cdot frac{dError}{dt}

]

其中：

●比例環節（P）：直接反映當前偏差，快速響應但可能產生穩態誤差。

●積分環節（I）：累積歷史偏差，消除穩態誤差，但過度積分會導致系統振蕩。

●微分環節（D）：預測偏差變化趨勢，抑制超調，但對噪聲敏感。

二、變頻器內置PID參數的含義

在變頻器中，PID參數通常以以下形式配置：

1. 比例增益（Kp或P）

●作用：決定控制輸出對偏差的敏感度。Kp越大，響應速度越快，但過大會引發振蕩。

●典型場景：流量控制中需快速響應，Kp可適當調高；溫度控制中為避免超調，Kp需謹慎設置。

2. 積分時間（Ti或I）

●作用：表示積分作用的強弱，Ti越小，積分作用越強，消除穩態誤差的能力越強，但可能降低穩定性。

●單位：通常為秒。例如，Ti=10s表示每10秒累積的偏差等效于當前偏差的1倍。

3. 微分時間（Td或D）

●作用：反映系統對偏差變化趨勢的預判能力。Td越大，抑制超調效果越明顯，但對噪聲敏感，可能放大干擾。

●單位：秒。實際應用中需結合濾波功能使用。

三、PID參數的調節方法

1. 經驗法（試湊法）

●步驟：

（1）先將Ti和Td設為0，逐步增大Kp至系統出現輕微振蕩。

（2）固定Kp，逐步減小Ti至穩態誤差消除。

（3）最后加入Td，抑制超調。

●適用場景：對控制精度要求不高的簡單系統。

2. 臨界比例法（Ziegler-Nichols法）

●步驟：

（1）僅啟用P控制，逐漸增大Kp至系統等幅振蕩（臨界振蕩），記錄此時Kp（Ku）和振蕩周期（Tu）。

（2）根據公式計算PID參數：

●P控制：Kp=0.5Ku。

●PI控制：Kp=0.45Ku，Ti=0.83Tu。

●PID控制：Kp=0.6Ku，Ti=0.5Tu，Td=0.125Tu。

●注意事項：該方法可能產生較大超調，需結合實際微調。

（3）自整定功能

現代變頻器（如西門子S7-200）通常提供PID自整定功能，通過階躍響應自動計算參數。用戶需確保：

●被控對象處于穩定狀態。

●自整定過程中避免外部干擾。

四、實際應用中的注意事項

1. 參數耦合問題

PID三個參數相互影響，需綜合調整。例如：增大Kp可能需同步調整Ti以避免振蕩。

2. 采樣周期選擇

變頻器的PID運算基于離散采樣，采樣周期過長會導致控制滯后，過短則增加計算負擔。一般建議為系統響應時間的1/10~1/5。

3. 抗干擾措施

●對噪聲敏感的信號（如壓力傳感器）需增加濾波時間常數。

●微分環節可配合低通濾波器使用。

4. 非線性補償

對于非線性被控對象（如大慣性溫度系統），可采用變參數PID或分段PID策略。

五、典型案例分析

以恒壓供水系統為例：

●控制目標：維持管網壓力恒定（如0.5MPa）。

●參數設置：

●Kp=2.0（快速響應壓力波動）。

●Ti=15s（消除靜態偏差）。

●Td=0.5s（抑制水泵啟停時的水錘效應）。

●效果：壓力波動范圍控制在±0.02MPa內，水泵切換平穩。

六、總結

變頻器內置PID控制的參數調節是理論與實踐結合的過程。理解P、I、D的物理意義，掌握試湊法、臨界比例法等調節技巧，并結合自整定功能，能夠顯著提升控制系統的動態性能和穩態精度。實際應用中需根據被控對象特性靈活調整，同時注意抗干擾和系統穩定性問題。通過持續優化，PID控制可滿足從簡單調速到復雜過程控制的多樣化需求。
