14.5.1

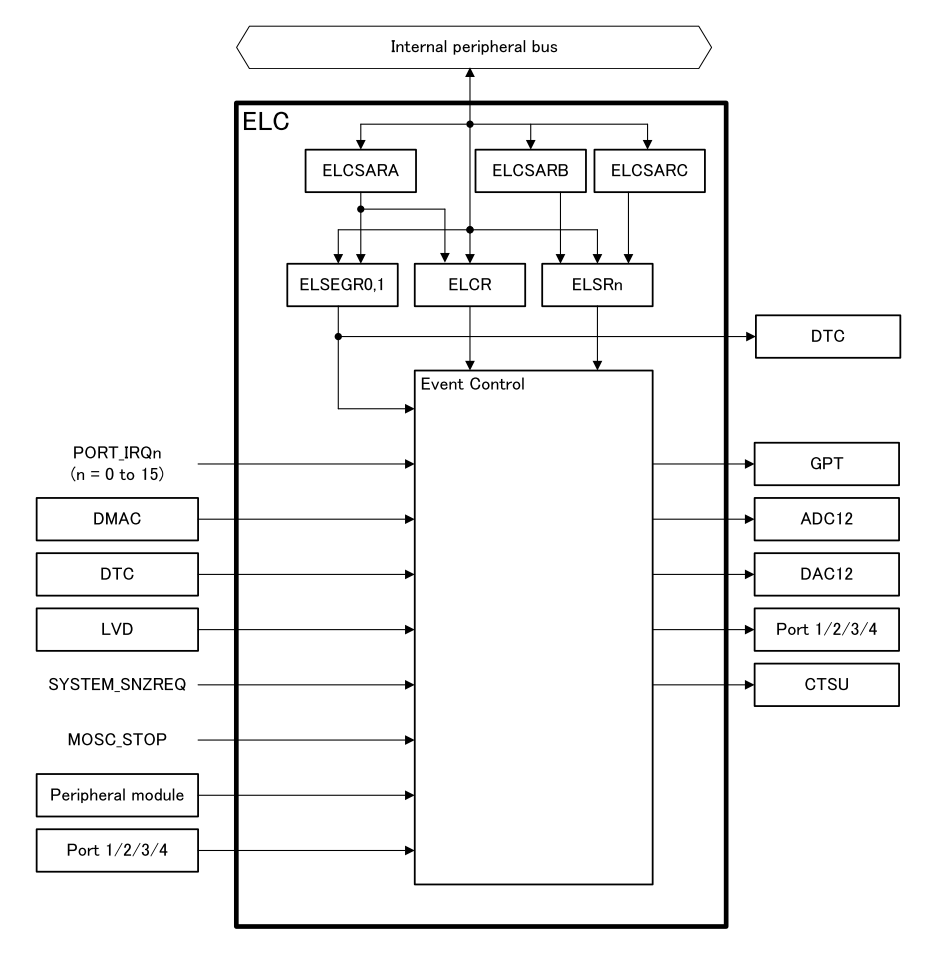

ELC框圖分析

點擊可查看大圖

可以將事件鏈接到以下模塊功能：

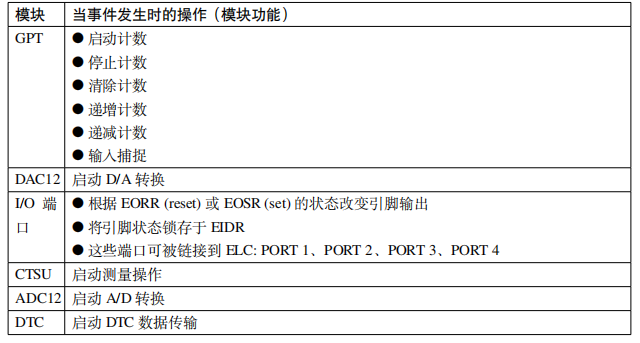

表2：模塊功能

第15章

ICU——外部中斷

本章參考資料

《RA6M5 Group User’s Manual：Hardware》

主要參考章節：13.Interrupt Controller Unit（ICU）

15.1

外部引腳中斷

上一章節我們已經詳細介紹了NVIC、ICU、ELC、NMI并對RA系列MCU的中斷管理系統有個全局的了解，我們這一章節的內容是如何控制外部中斷，也是內核里的NVIC的實例應用，這也是RA系列MCU非常重要的一個外部中斷資源。

15.1.1

ICU框圖-外部中斷介紹

點擊可查看大圖

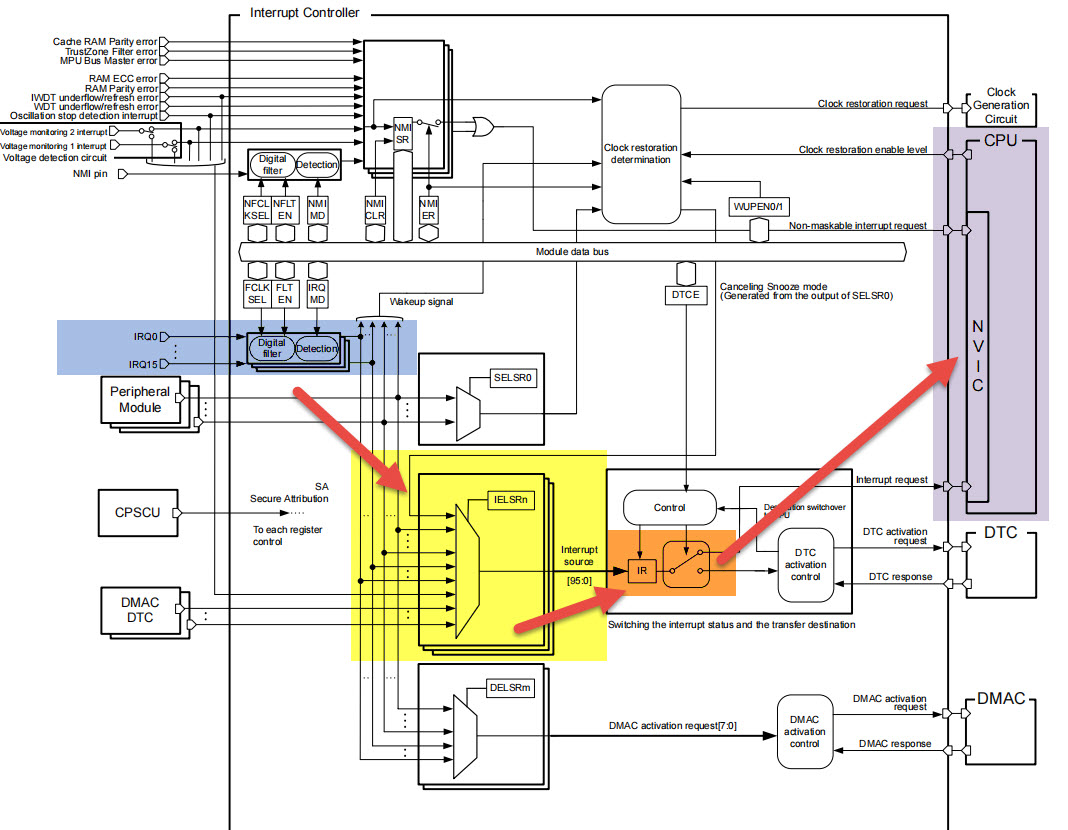

根據ICU的功能框圖我們知道，首先需要配置IRQCR寄存器（IRQ Control Register，IRQ英文全稱：Interrupt ReQuest，中文名：中斷請求）。之后我們要配置IELSR寄存器（英文全稱：ICU Event Link Setting Register，中文名：中斷控制單元事件鏈接設置寄存器）。之后使能IR寄存器。最后我們需要配置NVIC，關于NVIC詳情可以了解上一節。

15.1.2

相應寄存器介紹

15.1.2.1

IRQCR介紹

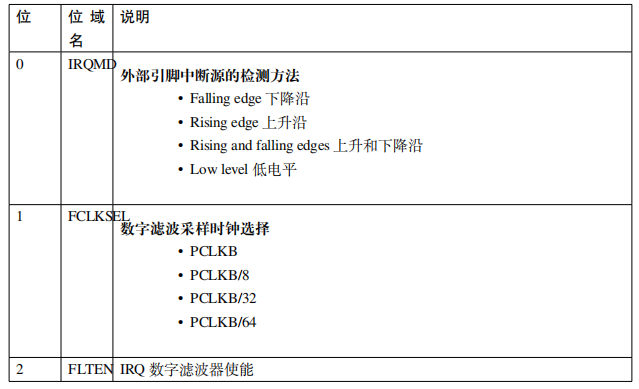

Interrupt Request Control Register（IRQCR）—中斷請求控制寄存器，這個寄存器擁有0-15個通道，有三個標志位：

IRQMD[1:0]檢測感知選擇

FCLKSEL[1:0]數字濾波采樣時鐘選擇

FLTEN數字濾波器使能

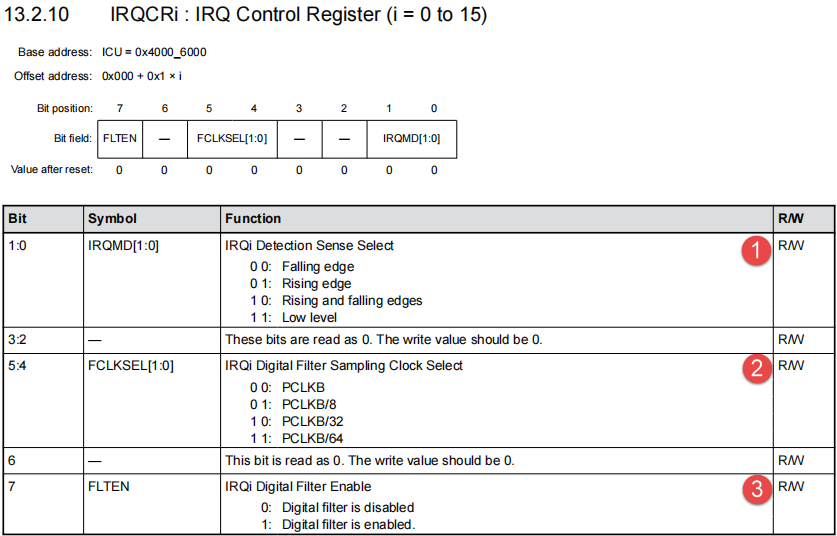

IRQ控制寄存器:

表1：IRQCRi寄存器

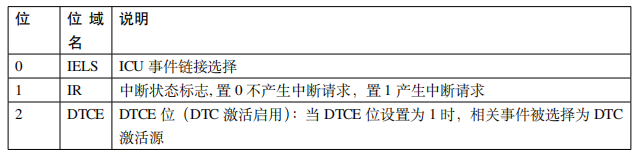

表2：IELSR寄存器

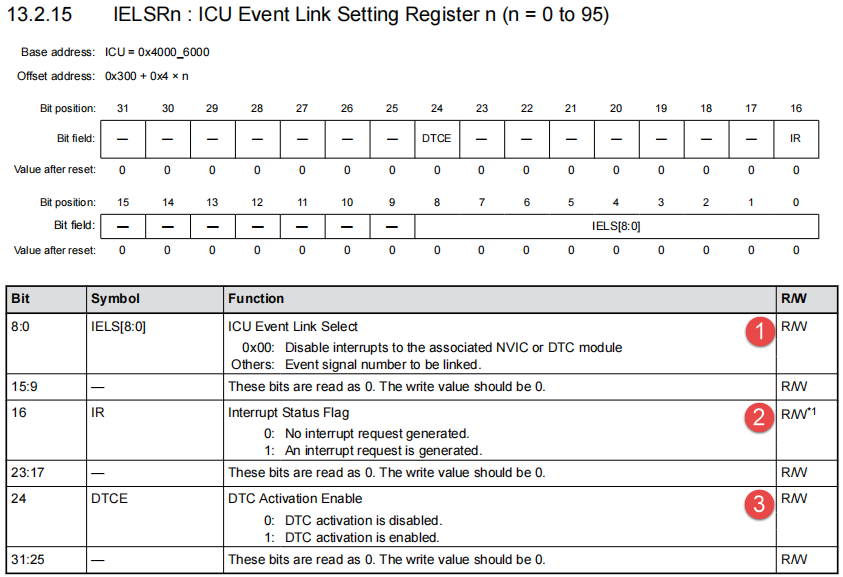

中斷控制單元事件鏈接設置寄存器（IELSRn），在整個的RA6M5中擁有的數量有96個。
