bq4845 實時時鐘是一款低功耗微處理器外設，在 28 引腳 SOIC 或 DIP 中集成了時間時鐘、100 年日歷和 CPU 監控器。bq4845 是傳真機、復印機、工業控制系統、銷售點終端、數據記錄器和計算機的理想選擇。

bq4845 為 32.768KHz 石英晶體和 3V 備用電池提供直接連接。通過使用條件芯片使能輸出（CE 外 ）和電池電壓輸出（V 外 ）引腳，BQ4845可以寫保護并制造非易失性外部SRAM。備用電池為實時時鐘供電，并在沒有系統電壓的情況下維護SRAM信息。
*附件：bq4845.pdf

bq4845 包含一個溫度補償基準電壓源和比較器電路，用于監控其電壓供應狀態。當 bq4845 檢測到超出容差的情況時，它會生成中斷警告，隨后會重置微處理器。復位在 V 后保持活動狀態 200msCC在公差范圍內上升，以允許 電源和處理器穩定。

bq4845 還具有內置看門狗定時器，用于監控處理器運行情況。如果微處理器在編程的超時時間內未切換看門狗輸入 （WDI）， bq4845 斷言 WDO 和 RST。WDI unconnected 禁用看門狗計時器。

bq4845 可以根據時鐘報警條件或周期性設置生成其他中斷。報警中斷可以設置為每秒發生一次到每月發生一次。警報可以在備用電池模式下激活，以用作系統喚醒呼叫。對于速率超過每秒一次的中斷，可以將周期性中斷編程為30.5us至500ms的周期。

特性

• 實時時鐘以 BCD 格式計算秒數到年份
• 片內備用電池切換電路，具有用于外部SRAM的非易失性控制
• 備份模式下時鐘工作電流小于 500nA
• 微處理器復位有效至 V CC =V不銹鋼
• 具有可編程超時時間的獨立看門狗定時器
• 電源故障中斷警告
• 可編程時鐘報警中斷在備用電池模式下激活
• 可編程周期性中斷
• 電池電量不足警告

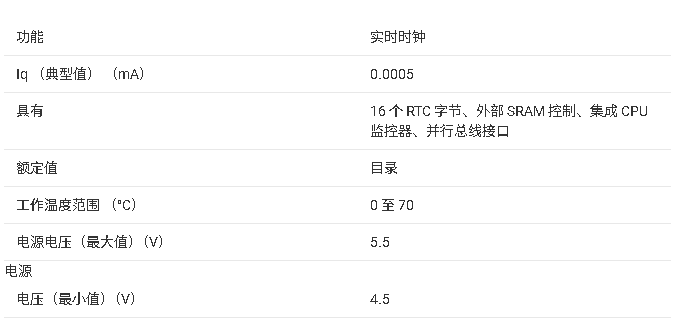

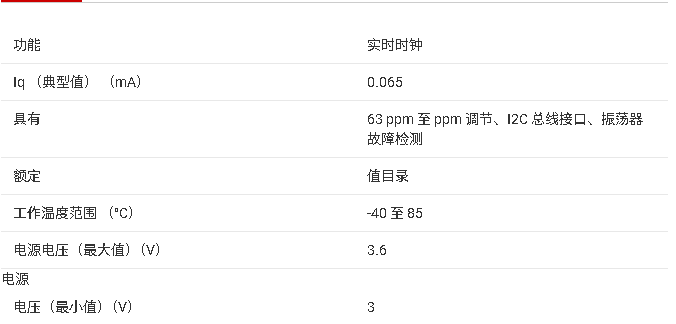

參數

?1. 核心功能與特性?

• ? 實時時鐘（RTC） ?：
  • 支持BCD格式的秒至百年歷法計時，內置溫度補償晶體振蕩器（32.768kHz）。
  • ?超低功耗?：備份模式下時鐘運行電流＜500nA。
• ?CPU監控功能?：
  • ?電源失效檢測?：監測VCC電壓，觸發中斷（INT）和復位（RST）。
  • ?看門狗定時器?：可編程超時周期（默認1.5秒），超時觸發RST和WDO輸出。
  • ?SRAM備份?：通過VOUT和CEOUT引腳控制外部SRAM的電源切換與寫保護。
• ?中斷系統?：
  • 支持周期中斷（30.5μs–500ms）、鬧鐘中斷（秒至月級）、電源失效中斷。

?2. 關鍵硬件設計?

• ?引腳配置?（28引腳SOIC/DIP封裝）：
  • ?時鐘接口?：X1/X2（晶體輸入）、RST（復位輸出）、INT（中斷輸出）。
  • ?數據總線?：DQ0–DQ7（雙向數據）、A0–A3（地址輸入）。
  • ?控制引腳?：CEIN/CEOUT（SRAM使能）、WE/OE（讀寫控制）、BC（3V電池輸入）。
• ?電源管理?：
  • 主電源VCC（5V±10%），備份電池（BC引腳，3V鋰電）。
  • 自動切換電源路徑（VOUT輸出VCC或BC中較高者）。

?3. 寄存器與操作模式?

• ?地址映射?：16字節寄存器（見表1），包括：
  • ?時間/日歷?：秒、分、時、日、月、年（BCD格式）。
  • ?控制寄存器?：中斷使能（AIE/PIE）、看門狗超時設置（WD0–WD2）、振蕩器啟停（STOP位）。
• ?讀寫時序?：
  • ?讀模式?：OE和CS為低時，地址穩定后輸出數據（tAA≤70ns）。
  • ?寫模式?：WE和CS為低時，數據在tDW前有效。

?4. 典型應用場景?

• ?工業控制?：通過看門狗和復位功能保障系統穩定性。
• ?數據記錄儀?：SRAM備份確保斷電時數據不丟失。
• ?消費電子?：鬧鐘中斷喚醒設備（如POS機、傳真機）。

?5. 關鍵參數與限制?

• ?電氣特性?：
  • 工作電壓：3V–5.5V（VCC），備份電池電壓：2.7V–3.6V（BC）。
  • 復位脈沖寬度：200ms（上電后）。
• ?環境適應性?：
  • 商用級（0°C–70°C）和工業級（-40°C–85°C）選項。
