霍爾開關替代微動開關時，需從電氣性能、機械適配、環境適應性、成本與可靠性等多方面綜合考量。以下是具體注意事項及解決方案：

一、電氣性能匹配

輸出信號類型兼容性

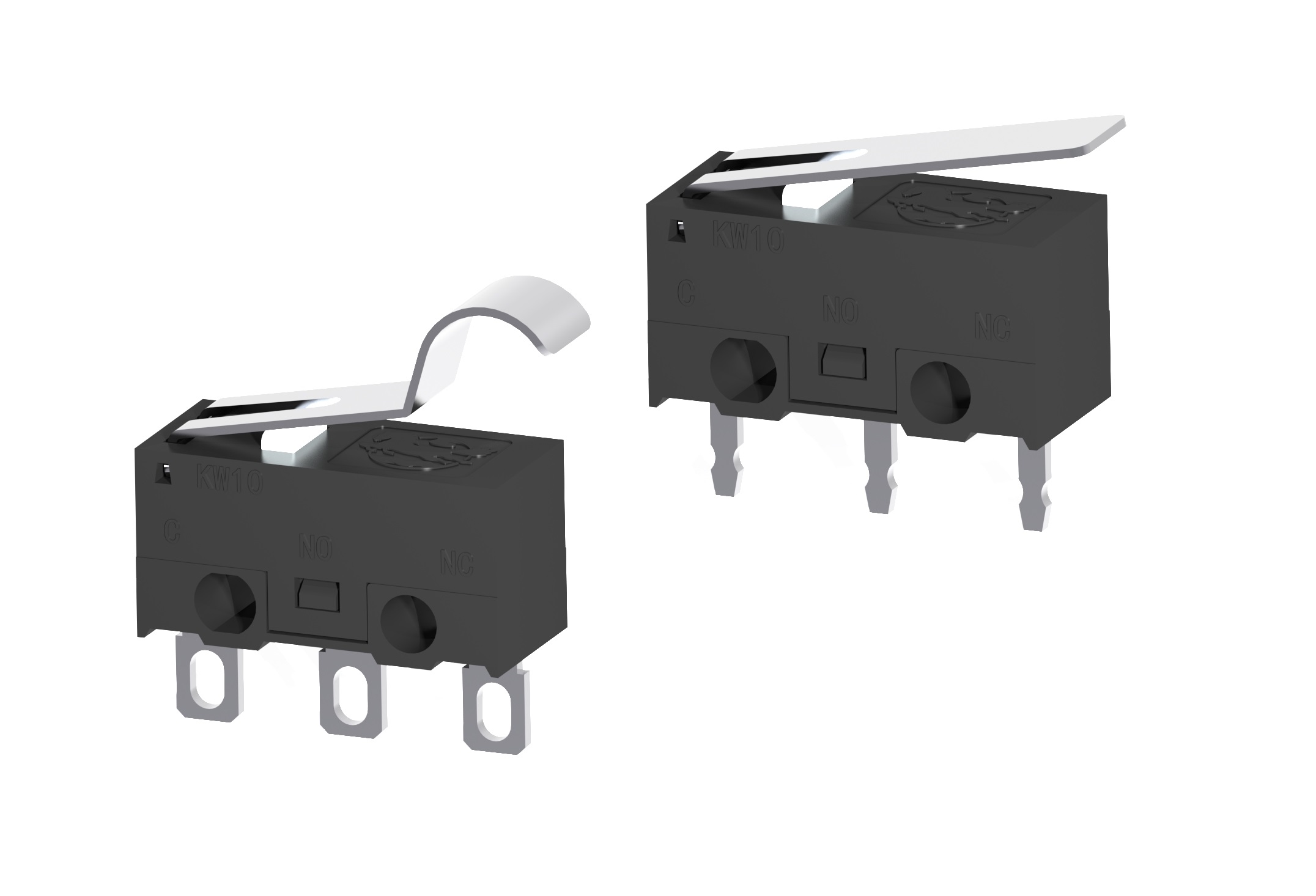

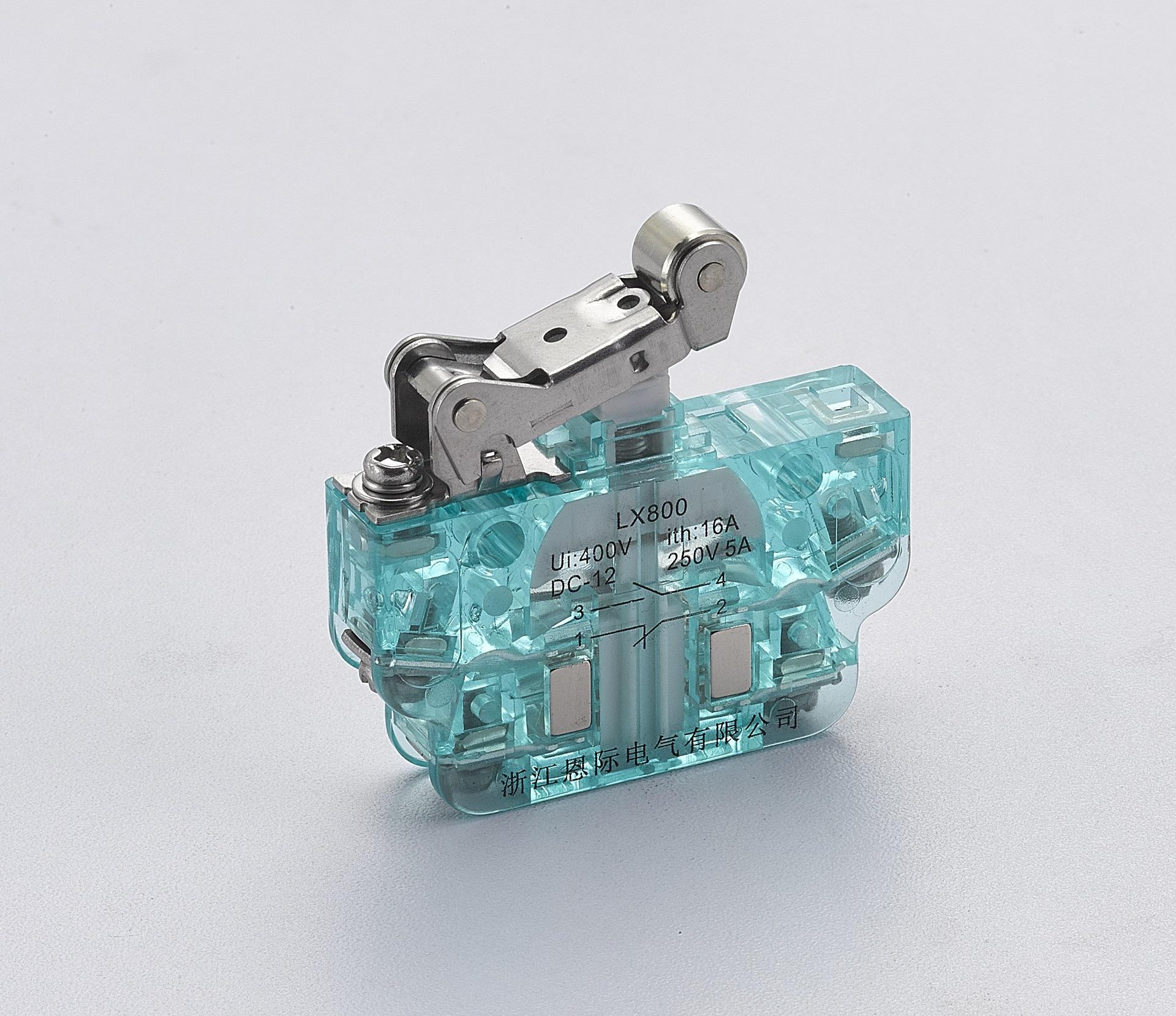

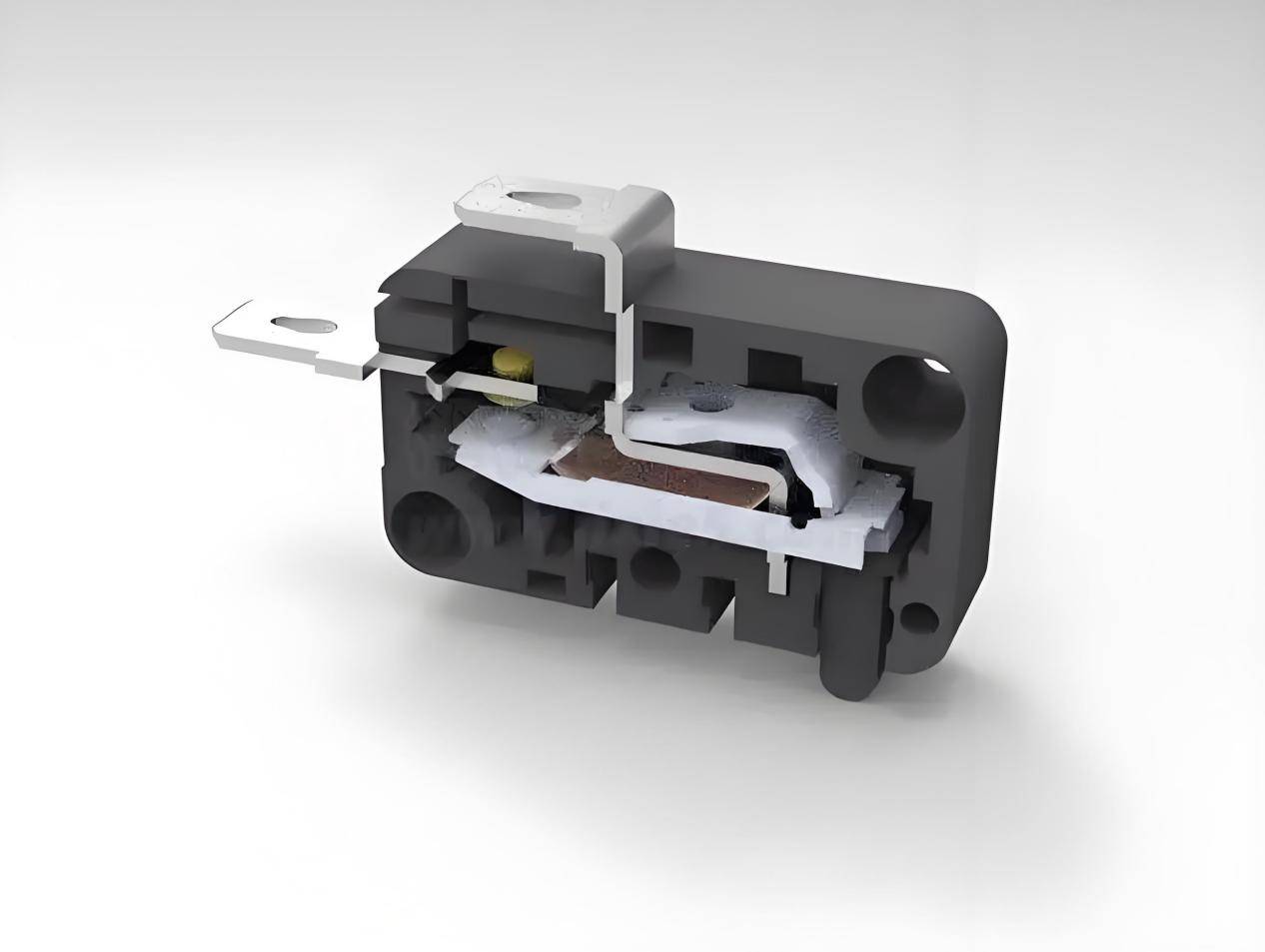

微動開關：通常輸出干接點（常開/常閉觸點），可直接驅動繼電器或PLC輸入。

霍爾開關：多為集電極開路（OC）或推挽輸出，需確認負載電路是否匹配。

解決方案：若驅動高電壓/大電流負載，需外接繼電器或MOSFET；若與PLC連接，需確認輸入電壓范圍（如24V DC）是否與霍爾開關輸出兼容。

觸發閾值與回差設置

微動開關：動作力（如0.1N~5N）和行程（如0.5mm~2mm）固定，觸發點明確。

霍爾開關：觸發閾值由磁場強度決定（如10mT~100mT），需根據磁鋼安裝距離調整。

解決方案：

使用磁鐵模擬微動開關的觸發行程，通過實驗確定最佳安裝距離（如磁鋼與霍爾開關間距≤5mm）。

選擇帶可調閾值的霍爾開關，或通過軟件設置回差，避免機械振動導致誤觸發。

響應時間與頻率

微動開關：響應時間通常≤10ms，適合低頻操作（如<10Hz）。

霍爾開關：響應時間可低至1μs，支持高頻檢測（如>1kHz）。

解決方案：若替代高頻操作的微動開關（如3D打印機軸限位），需確認霍爾開關的最大開關頻率（如10kHz）是否滿足需求。

二、機械結構適配

安裝空間與磁鋼布局

微動開關：通過驅動桿或滾輪觸發，安裝尺寸固定（如6×6×10mm）。

霍爾開關：需額外安裝磁鋼，且磁鋼與開關間距需精確控制。

解決方案：

使用3D打印或CNC加工定制磁鋼支架，確保磁鋼與霍爾開關軸線對齊。

在狹小空間中，選擇貼片式霍爾開關（如SOT-23封裝）和微型磁鋼（如Φ3×2mm）。

機械壽命與耐沖擊性

微動開關：壽命通常為50萬次~2000萬次（取決于觸點材料）。

霍爾開關：無機械磨損，壽命可達10億次，但磁鋼可能因機械沖擊移位。

解決方案：

在振動環境中（如工程機械），用環氧樹脂固定磁鋼，或選擇帶鎖緊結構的磁鋼（如帶螺紋的圓柱磁鋼）。

若需模擬微動開關的“點擊感”，可在霍爾開關外增加彈性觸點（如彈簧片），但會引入機械壽命限制。

三、環境適應性優化

溫度與濕度影響

微動開關：觸點材料（如銀合金）在高溫下易氧化，低溫下可能凝露。

霍爾開關：半導體特性對溫度敏感（如溫漂±0.1%/℃），但無觸點氧化問題。

解決方案：

在高溫環境（如汽車引擎艙），選擇寬溫霍爾開關（-40℃~+150℃）和鍍金觸點微動開關的混合方案。

在潮濕環境（如戶外設備），對霍爾開關進行 conformal coating（三防漆）處理，或選擇IP67封裝。

電磁干擾（EMI）防護

微動開關：無電子元件，抗干擾能力強。

霍爾開關：可能受電機、繼電器等設備產生的磁場干擾。

解決方案：

增加鐵氧體磁環抑制高頻干擾，或選擇帶屏蔽罩的霍爾開關。

布局時遠離強磁場源（如>10cm），或使用雙霍爾開關差分檢測提高抗干擾性。

四、成本與可靠性權衡

單件成本對比

微動開關：基礎型價格約￥0.1~0.5（如歐姆龍SS-5GL）。

霍爾開關：價格約￥0.26（如DH627），若需磁鋼則成本更高。

解決方案：

在批量生產中（如年產10萬件以上），霍爾開關的總成本可能因壽命優勢而更低（維護成本減少）。

對成本敏感的應用（如玩具），可保留微動開關，僅在高端型號中升級霍爾開關。

可靠性驗證

測試項目：

壽命測試：模擬實際工況（如10萬次開關循環），記錄失效時間。

環境測試：高溫高濕（85℃/85%RH）、鹽霧（48h）、振動（10~55Hz，1.5mm雙振幅）。

誤觸發測試：在磁場干擾（如5mT交流磁場）下檢測輸出穩定性。

解決方案：

參考AEC-Q100標準（汽車電子）或IEC 60730（家用電器）進行認證。

使用數據采集系統（如NI cDAQ）長期監測輸出信號，統計失效率（FIT值）。

五、典型應用場景方案

汽車門鎖替代案例

原方案：微動開關檢測門鎖狀態，觸點易因頻繁開關氧化失效。

替代方案：

安裝釹鐵硼磁鋼（N35，Φ5×3mm）在門鎖拉桿上。

使用全極霍爾開關（如DH320）檢測磁場變化，輸出直接連接車身控制器（BCM）。

優勢：壽命從50萬次提升至1億次，防水等級達IP67。

無人機云臺限位替代案例

原方案：微動開關通過機械凸輪觸發，存在磨損和回彈問題。

替代方案：

在云臺軸上安裝環形磁鋼，霍爾開關（如DH643-D）固定在基座上。

通過軟件設置觸發閾值，實現無接觸限位檢測。

優勢：響應時間從10ms縮短至1μs，無機械噪音。

總結：替代決策流程

需求分析：明確應用場景的電氣參數（電壓/電流）、機械約束（空間/壽命）、環境條件（溫濕度/EMI）。

方案對比：制作霍爾開關與微動開關的參數對比表（如觸發力、壽命、成本）。

原型測試：制作3~5套樣機進行實際工況測試，記錄失效模式。

迭代優化：根據測試結果調整磁鋼布局、電路參數或封裝形式。

量產驗證：通過小批量生產（如1000件）驗證工藝穩定性，再逐步擴大規模。
