一、場景實施背景

天津某大型不銹鋼廠廠區占地面積約 800 畝，分布著 120 盞路燈，涵蓋生產區主干道、原料堆場、倉儲區等 15 個區域。這些路燈是保障廠區夜間作業安全和物流運輸?shù)闹匾O(shè)施，但此前采用人工控制模式，存在諸多問題。

廠區路燈分散在各區域，最遠間距達 500 米，每天需安排 2 名工人耗時 3 小時巡檢開關燈，且人工操作易出現漏開、漏關情況，經統計每月因忘記關燈導致的電費浪費約 8000 元。此外，廠區內有大量電焊機、軋鋼設備等強電磁干擾源，傳統無線控制方案信號不穩定，多次測試均因通訊中斷失敗。為解決這些問題，該廠引入捷米特JM-Bidge01S無線數傳模塊，構建雙鏈路PLC遠程無線控制系統。

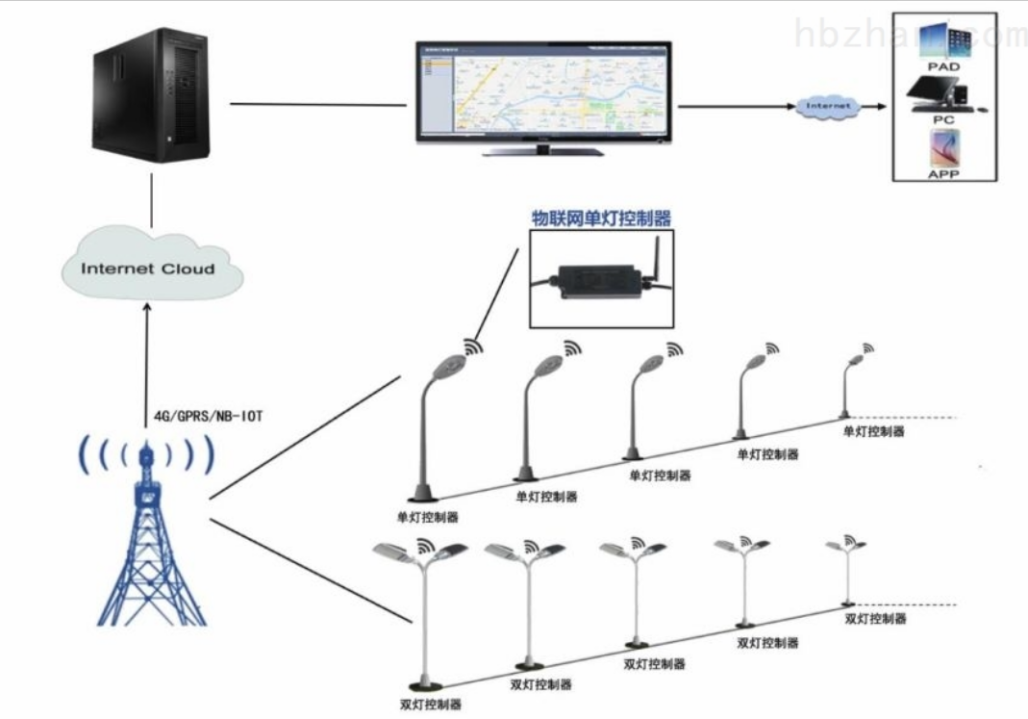

二、結構拓?fù)鋱D

核心節點：監控室總控制柜（含 PLC 與控制終端）、15 個路燈控制分區（每區含 8-10 盞路燈及分區控制器）。

·設備部署：

·監控中心側：2 臺捷米特JM-Bridge01S 無線數傳模塊（主備模式），通過以太網連接總控制柜 PLC，外接 12dBi 高增益定向天線覆蓋廠區主要區域。

·分區側：每個路燈控制分區安裝 2 臺 JM-Bridge01S 無線數傳模塊（主備模式），與分區控制器的 RS485 接口連接，配 8dBi 定向天線指向監控中心方向。

·鏈路設計：主鏈路負責實時傳輸控制指令（開關信號、定時參數）與路燈狀態反饋，備鏈路同步傳輸加密數據并進行校驗，通過網橋內置切換機制實現無縫冗余。

三、項目痛點

1.通訊可靠性要求高：路燈控制指令（如定時開關信號）需零丟包傳輸，若指令丟失可能導致特定區域路燈失效，影響夜間作業安全，單次故障處理成本超 5000 元。

2.強電磁環境干擾：廠區內軋鋼機、變壓器等設備產生 10-1000MHz 頻段電磁干擾，傳統無線設備通訊中斷率達 15%，無法保證穩定控制。

3.大范圍覆蓋難題：廠區面積大且存在廠房、堆場等遮擋物，普通無線設備在 500 米傳輸距離下信號衰減達 60%，難以實現全區域覆蓋。

四、捷米特 JM-Bridge01S 無線數傳模塊功能簡介

該網橋?qū)楣I(yè)大范圍無線控制場景設計，核心功能如下：

·雙鏈路熱備冗余：主備鏈路切換時間≤5ms，支持鏈路質量實時監測（每秒 200 次），故障時自動切換且無數據丟失，確?？刂浦噶钸B續傳輸。

·高可靠數據傳輸：采用工業級 FHSS 跳頻技術，抗干擾能力強，在 - 85dBm 信號強度下數據傳輸成功率達 100%，滿足開關量信號零丟包要求。

·強環境適應性：防護等級達 IP66（完全防塵、防高壓噴水），工作溫度范圍 - 40℃~75℃，內置電磁屏蔽層，對 10-2400MHz 干擾抑制比達 90dB。

·遠距離覆蓋優化：支持點對點傳輸距離達 3 公里（視距），采用 MIMO 多天線技術，可穿透部分遮擋物，在復雜廠區環境中覆蓋半徑提升至 800 米。

五、解決方案描述

采用 “雙鏈路冗余 + 分區控制 + 抗干擾設計” 架構：

1.雙鏈路控制傳輸：監控中心與每個路燈分區建立主備兩條獨立無線鏈路，主鏈路傳輸實時控制指令與狀態反饋，備鏈路同步校驗數據，通過 CRC16 校驗確保指令無丟失。

2.抗電磁干擾方案：網橋安裝位置遠離強干擾源（間距≥10 米），利用其跳頻技術與屏蔽結構抵消電磁影響，定向天線組合確保各分區信號強度≥-78dBm。

3.分區覆蓋設計：將 120 盞路燈劃分為 15 個控制分區，每個分區通過本地控制器集中管理，網橋部署在分區制高點（如燈桿頂部 3 米處），解決遮擋問題，實現全廠區無死角覆蓋。

4.智能控制功能：總控制柜內置定時模塊，可按日出日落時間（結合廠區經緯度校準）自動生成開關燈計劃，同時支持遠程手動控制（響應時間≤1 秒），滿足應急調整需求。

六、實施過程

1.現場勘查與規劃（2 天）：測繪廠區路燈分布與干擾源位置，模擬不同時段信號覆蓋情況，確定 15 個分區的網橋安裝點位與天線指向。

2.設備部署（1天）：

·監控中心：將 2 臺主備網橋固定于監控室樓頂，連接總控制柜 PLC 的以太網端口，配置控制協議與定時參數。

·分區側：為 15 個分區安裝網橋與分區控制器，每盞路燈接入控制器的繼電器輸出端，測試鏈路通訊質量。

3.調試優化（1 天）：設置主備鏈路切換閾值（信號強度≤-85dBm 時切換），測試定時開關功能（誤差≤1 分鐘）與遠程手動控制響應速度，對 2 個弱信號分區增加天線增益至 15dBi。

4.試運行與培訓（2 天）：連續 48 小時全工況測試，驗證通訊穩定性；培訓值班人員使用控制終端，掌握手動控制、參數調整與故障排查方法。

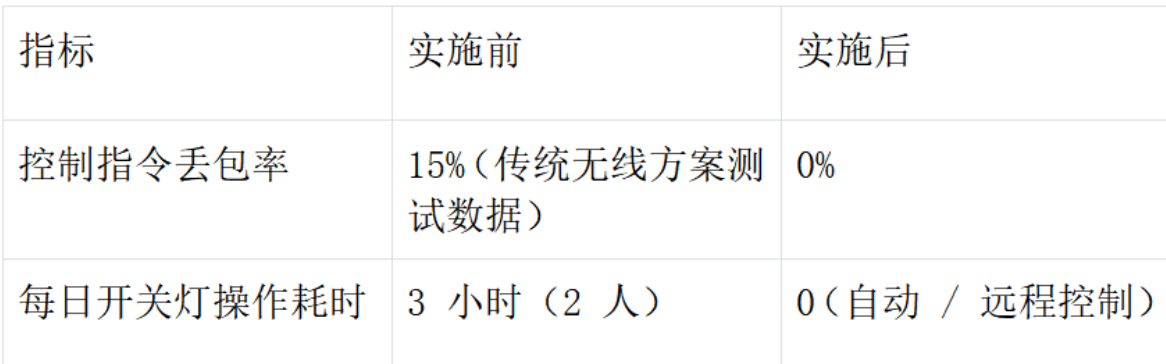

七、實施前后效果對比

??

八、總結

本方案通過捷米特JM-Bridge01S無線數傳模塊的雙鏈路冗余與強抗干擾設計，成功解決了天津某不銹鋼廠廠區路燈的無線遠程控制難題。實施后，不僅實現了路燈控制的全自動化與零丟包，同時提升了廠區夜間作業的安全性。其大范圍覆蓋能力與惡劣環境適應性，為大型工業廠區的照明智能化改造提供了可復制的參考模板，充分證明JM-Bridge01S工業無線通訊場景的可靠選擇。

《具體內容配置過程及其他相關咨詢請與武工留言交流》
