Texas Instruments AMC1411/AMC1411-Q1高阻抗增強型隔離式放大器在輸出與輸入電路之間通過一個抗磁干擾能力強的容性隔離柵來隔離。該隔離柵經認證可提供高達7.5kVRMS的增強電流隔離，符合VDE-V 0884-10和UL1577標準。該器件支持高達1600VRMS工作電壓。該隔離柵隔離工作在不同共模電壓電平下的系統部分，并保護低壓側免受可致電氣損壞或操作員傷害的電壓。

數據手冊：

*附件：AMC1411數據手冊.pdf

*附件：AMC1411-Q1數據手冊.pdf

AMC1411/AMC1411-Q1的高阻抗輸入優化用于連接高阻抗電阻分壓器或其他高阻抗電壓信號源。出色的直流準確度和低溫漂支持準確、隔離的電壓檢測，用于車載充電器 (OBC)、直流/直流轉換器、牽引逆變器，或其他必須在高共模電壓、高海拔或環境污染程度高的應用中。

AMC1411/AMC1411-Q1采用加長8引腳SOIC封裝，支持–40°C至+125°C溫度范圍。AMC1411-Q1符合汽車應用類AEC-Q100標準。

特性

• 符合汽車應用類AEC-Q100標準
  • 溫度等級1 T A ：–40°C至+125°C
• 支持功能安全
  • 來輔助功能安全系統設計的文檔
• 2V高阻抗輸入電壓范圍，針對隔離式電壓測量進行了優化
• 固定增益：1.0V/V
• 低直流誤差
  • 失調誤差：±1.5mV（最大值）
  • 失調漂移：±10μV/°C（最大值）
  • 增益誤差：±0.2%（最大值）
  • 增益漂移：±30ppm/°C（最大值）
  • 非線性度：0.04%（最大值）
• 在高側和低側上以3.3V或5V運行
• 高側電源缺失檢測功能
• 高CMTI：100kV/μs（最小值）
• ≥15.7mm爬電距離，加長SOIC封裝
• 加強型隔離
  • 10600VPK增強隔離，依照DIN VDE V 0884-11: 2017-01標準
  • 7500VRMS隔離一分鐘，依照UL1577標準

AMC1411-Q1功能框圖

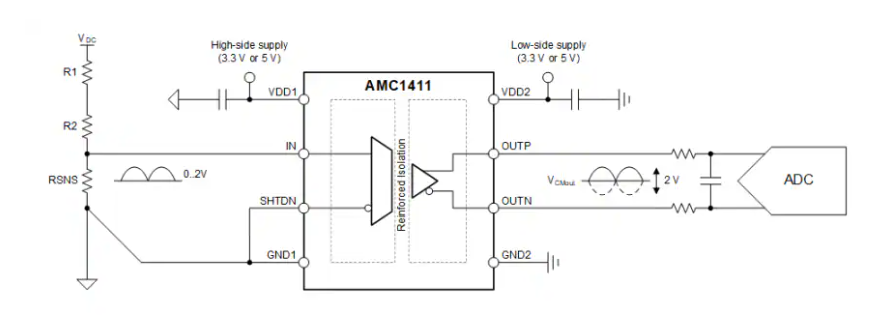

AMC1411典型應用

AMC1411高阻抗隔離放大器技術解析與應用指南

一、產品概述

AMC1411是德州儀器(TI)推出的一款高精度、高阻抗輸入的強化隔離放大器，采用15mm拉伸型SOIC封裝。該器件專為工業高壓環境中的電壓測量應用而設計，具有以下核心特性：

• ?輸入特性?：2V高阻抗輸入范圍，輸入阻抗達1GΩ，輸入偏置電流僅3.5nA(典型值)
• ?隔離性能?：通過VDE V 0884-11和UL1577認證，支持7500VRMS隔離電壓和1600VRMS工作電壓
• ?精度指標?：±1.5mV最大偏移誤差，±0.2%最大增益誤差，非線性度低至0.04%
• ?環境適應性?：工作溫度范圍-40°C至+125°C，支持-55°C低溫運行

二、關鍵技術創新

1. 隔離架構設計

AMC1411采用電容隔離屏障技術，基于SiO2介質實現信號傳輸。其創新性體現在：

• ?調制方案?：采用480MHz載波的OOK(開關鍵控)調制技術
• ?信號路徑?：輸入→二階ΔΣ調制器→隔離通道→四階模擬濾波器→差分輸出
• ?抗干擾能力?：CMTI達100kV/μs(最小)，有效抑制高壓環境中的共模瞬變干擾

2. 封裝安全設計

器件采用特殊拉伸SOIC封裝，提供：

• ≥15.7mm爬電距離
• ≥14.7mm電氣間隙
• 0.021mm內部絕緣距離
  這些特性使其適用于過電壓類別III的高壓系統，滿足2000m海拔及污染等級2環境要求。

三、典型應用場景

1. 電機驅動系統

在690V三相電機驅動中，AMC1411可用于：

• DC-link電壓監測(典型1200V)
• 母線電壓保護
• 功率模塊狀態診斷

2. 可再生能源系統

• 光伏逆變器直流側電壓采樣
• 風電變流器母線監測
• 儲能系統電壓隔離檢測

3. 軌道交通應用

• 牽引變流器電壓反饋
• 輔助電源系統監測
• 車載高壓配電監控

四、設計注意事項

1. 電源配置

• 支持3.3V/5V雙電源供電
• 需在VDD1/VDD2引腳附近布置：
  • 1μF+100nF去耦電容組合
  • 電源走線長度<10mm

2. PCB布局要點

• 高壓側與低壓側保持≥15mm間距
• 采用開槽或凸起結構維持爬電距離
• 敏感信號遠離隔離屏障區域

3. 故障保護機制

AMC1411提供三重故障檢測：

1. VDD1欠壓檢測(閾值2.5V-2.9V)
2. VDD1電源丟失檢測
3. 手動關斷(SHTDN引腳控制)
   故障時輸出-2.5V特征電壓便于系統診斷

五、性能優化建議

1. 精度提升

• 選擇±0.1%精度的分壓電阻
• 保持PCB溫度梯度<5°C/cm
• 避免輸入信號線平行于高頻走線

2. 噪聲抑制

• 輸出端添加RC濾波器(fc≈100kHz)
• 采用屏蔽電纜連接輸入信號
• 確保低側GND2單點接地

3. 可靠性設計

• 高壓電阻串選用抗浪涌型號
• 預留≥20%的電壓裕度
• 定期驗證隔離屏障完整性

六、選型對比

與常規隔離放大器相比，AMC1411的差異化優勢：

• 輸入阻抗提高10倍(1GΩ vs 100MΩ)
• 工作溫度上限提升25°C(125°C vs 100°C)
• 爬電距離增加75%(15.7mm vs 9mm)
• CMTI指標翻倍(100kV/μs vs 50kV/μs)
