直接說結論：在選擇FPGA和ARM處理器進行AD數據采集時，沒有絕對的“更好”，需根據具體應用場景的需求來判斷。以下從核心差異、適用場景、優缺點等方面對比分析，幫助大家選擇更合適方案。

核心差異：架構與能力

FPGA芯片

本質是“硬件可編程邏輯器件”，由大量可配置的邏輯單元、寄存器、布線資源組成，可通過硬件描述語言(Verilog/VHDL)自定義電路邏輯，實現并行處理。

優勢：高速并行數據處理、可直接對接高速AD芯片（通過LVDS等高速接口）、時序控制精確（納秒級）、靈活定制采集邏輯（如多通道同步、復雜觸發）。

ARM處理器

是“通用微處理器”，基于馮?諾依曼或哈佛架構，通過運行軟件程序（C/C++ 等）實現功能，本質是串行指令流執行。

優勢：軟件開發便捷、集成外設豐富（如UART、SPI、I2C等）、適合處理協議交互（如網絡傳輸、數據解析）、低功耗場景表現更優。

適用場景對比

下面從各個需求維度，進行詳細對比分析：

典型方案選擇

選FPGA的場景

高頻信號采集（如雷達、通信信號、振動分析）、多通道同步數據采集（如DAQ卡、示波器）、需要實時硬件預處理（如實時頻譜分析）、對接高速AD 芯片（如16位100MSPS以上）。

選ARM的場景

低速傳感器數據采集（如溫濕度、壓力）、單通道/少通道簡單采集（如物聯網節點）、需結合網絡傳輸（如WiFi上傳數據）、低功耗便攜設備（如手持儀器）。

折中方案：ARM+FPGA異構設計

若同時需要多通道/高速采集、靈活協議處理（如高端數據采集卡），可采用“FPGA負責前端AD采集與預處理，ARM負責后端數據存儲、協議交互、波形顯示等”，發揮兩者優勢。

國產并口帶來創新

當下，基于ARM + FPGA架構的AD采集方案，在能源電力、儀器儀表等領域正變得越來越主流，尤其是瑞芯微/全志科技都推出了具備并口的處理器（例如RK3576、RK3506、T536等）之后！瑞芯微的并口叫DSMC，全志科技的并口叫Local Bus。

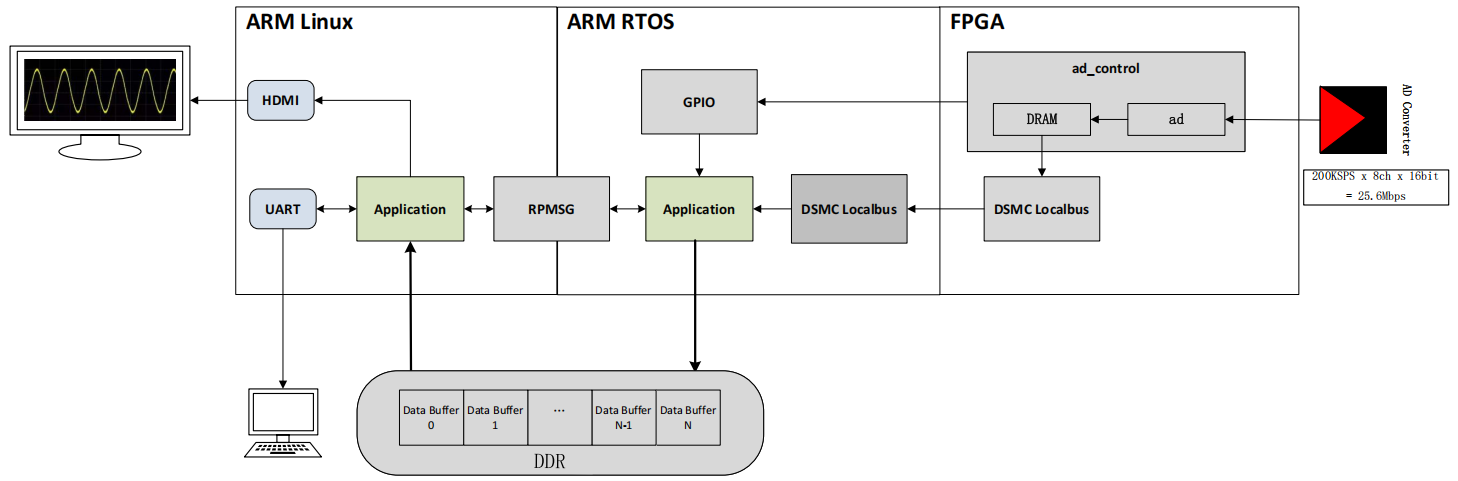

下圖是創龍科技基于“瑞芯微ARM RK3576 + 紫光同創FPGA PGL25G + 8通道200KSPS國產AD”采集方案的軟件框架圖，ARM和FPGA之間通過DSMC并口進行數據高速傳輸。

FPGA：專注采集控制

FPGA負責控制AD芯片采集8通道AD數據。采集過程中，F(xiàn)PGA通過乒乓存儲將AD數據實時保存到DRAM，每當數據存滿32KByte，就會發送GPIO中斷，以此通知ARM RTOS進行數據讀取，確保采集環節不中斷、不延遲。

ARM RTOS：高效搬運數據

當ARM RTOS接收到FPGA發送的GPIO中斷后，會立即通過DSMC并口讀取AD數據，并將數據寫入ARM Linux和ARM RTOS的共享內存中暫存。待數據采集完成后，ARM RTOS會通過RPMsg機制向ARM Linux發送通知，啟動后續數據處理流程。

ARM Linux：智能處理 + 顯示

ARM Linux通過RPMsg接收ARM RTOS的消息后，從共享內存中讀取原始AD數據，將數據轉換為實際電壓值，并通過Qt界面實時顯示波形。
