實驗名稱：外壓作用下PCCP砂漿保護層及管混凝土的開裂監測

實驗內容：使用高壓功率放大器對電壓幅值進行放大，激勵PZT換能器振動形成Rayleigh波監測PCCP砂漿保護層及管芯混凝土的開裂。

研究方向：結構無損監測及安全評價

測試設備：ATA-4011C高壓功率放大器、動態數據采集儀、蓄電池、PZT等。

圖：PCCP砂漿保護層及管混凝土的開裂監測實驗框圖

實驗過程：對內徑1.4米的PCCP進行0~700kN的外壓加載。在0~300kN時，單級加載100kN，穩壓3min。300kN之后，為方便觀察試驗現象，單級加載50kN。本次試驗加載至700kN，此時明顯觀察到管道趨于橢圓狀，且砂漿保護層與管芯混凝土脫離。加載過程中，選定了5kHz、10kHz、20kHz三種正弦信號作為激勵信號監測砂漿保護層及管芯混凝土的開裂，電壓幅值為10V，采用ATA-4000高壓放大器進行5倍電壓增益。

實驗結果：

圖：實驗結果

在5kHz、10kHz、20kHz頻率下的損傷指標RPDA以及RPDE對外壓荷載作用下的砂漿保護層以及管芯混凝土的開裂均具有敏感性。綜合來看，20kHz下的RPDA是監測砂漿保護層開裂的首選，20kHz下的RPDA及10kHz下的RPDE是監測管芯混凝土開裂的合適選擇。

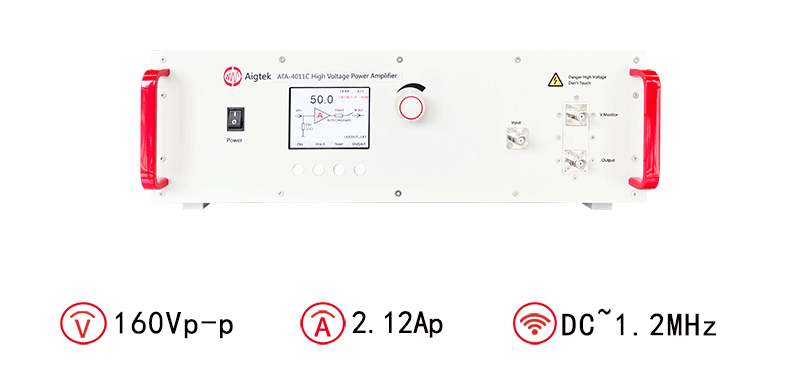

功率放大器推薦：ATA-4011C高壓功率放大器

圖：ATA-4011C高壓功率放大器指標參數

西安安泰電子是專業從事功率放大器、高壓放大器、功率信號源、前置微小信號放大器、高精度電壓源、高精度電流源等電子測量儀器研發、生產和銷售的高科技企業，為用戶提供具有競爭力的測試方案。Aigtek已經成為在業界擁有廣泛產品線，且具有相當規模的儀器設備供應商，樣機都支持免費試用。
