在今日舉行的2025開放數據中心委員會（ODCC）峰會期間，中國移動主導的《OISA全向智感互聯IO芯粒技術白皮書》正式發布，并榮獲2025 ODCC 年度卓越成果獎。作為AI網絡全棧式互聯解決方案提供商，奇異摩爾憑借其在芯粒領域的深厚技術積累與產業實踐，多方位貢獻于該白皮書的撰寫與關鍵技術路徑的梳理工作。

自OISA 1.0技術體系提出，再到OISA 2.0協議的發布，奇異摩爾持續跟進并深度參與其技術體系的演進與迭代，在GPU互聯領域多個關鍵方向貢獻前瞻性建議。公司專注于以芯粒為基礎的高性能互聯全棧解決方案，推動開放、標準化互聯生態的構建。

此外，公司還作為主編單位，深度參與了中國移動牽頭編制的《人工智能加速器互聯芯粒技術要求》標準制定工作，為構建自主可控的超節點互聯體系提供了關鍵技術支持。

半導體行業正處于一個根本性轉折點，傳統的SoC正戰略性地轉向芯粒式設計。這一轉型遵循從微觀到宏觀的技術演進路徑，本文也由微觀至宏觀進行展開梳理，對《OISA全向智感互聯IO芯粒技術白皮書》中的關鍵內容，沿著芯粒級、芯片級到系統級，最后囊括生態級的全棧技術路徑進行解讀。

一、 芯粒級：戰略轉型與核心益處

數十年來，摩爾定律通過驅動性能、功耗、面積和成本（PPAC）的同步優化，成為半導體行業技術進步與經濟模型的核心支柱。

然而，在先進工藝節點（7nm及以下），摩爾定律正面臨雙重挑戰：一方面，非經常性工程（NRE）成本呈指數增長，大幅提高了芯片開發的門檻和風險；另一方面，物理限制如光刻掩模版尺寸極限（“光刻墻”）阻礙了單芯片面積的持續擴展。在經濟可行性與物理規律的雙重約束下，行業正被迫從傳統單片系統級芯片（SoC）轉向新的架構范式——以芯粒為基礎的分解式系統設計，以延續算力增長。

在芯粒的設計理念下，形成了兩種主要的集成策略，分別為同構集成和異構集成。其中異構集成將不同工藝節點、功能甚至可能來自不同制造商的芯粒進行優化并組合集成于同一封裝，可視為“超越摩爾定律”（More than Moore）的真正體現。

芯粒范式最強大的地方在于它賦予了系統架構師對PPAC四個維度進行“解耦”和獨立優化的能力，從而帶來了多方面的戰略優勢：

1良率提升與成本控制

2異構集成帶來的成本優化

3加速產品上市時間

這種戰略上的靈活性，使得芯粒架構成為應對后摩爾時代挑戰、延續半導體行業創新活力的核心驅動力。

二、芯片級：IO芯粒演變?yōu)橄到y(tǒng)樞紐

從行業應用來看，領先AI芯片廠商產品中已融入了計算Die與IO Die解耦設計和性能提升的思路：華為昇騰Ascend 910芯片采用了Side IO Die設計、英偉達下一代AI GPU產品Rubin將導入多制程節點芯粒設計。

IO芯粒作為芯粒設計理念中最具影響力的實踐之一，是將IO功能從核心計算單元中分離出來，形成一個獨立的專用芯片。通過芯粒技術實現IO功能與計算功能的分離，可為系統設計和商業模式帶來多方面的決定性優勢：

1解耦開發生命周期，加速核心創新

2芯?？蓮陀蔑@著降低成本

3可配置的互聯帶寬與產品線擴展

在此背景下，IO芯粒已從昔日簡單的物理接口（PHY）裸片，演變成一個高度復雜的復雜多芯粒系統的集成與管理中心。

根據《人工智能加速器互聯芯粒技術要求》等規范性文件的定義，一個典型的IO芯粒包含清晰的層次化架構和多個核心功能模塊：

分層架構：IO芯粒的內部邏輯遵循標準的網絡三層模型（協議層、數據鏈路層、物理層），確保了功能的模塊化和清晰的職責劃分，這與全向智感互聯（OISA）協議棧的結構相呼應。

核心功能模塊：IO芯粒內部集成了接口管理與協議轉換模塊、數據傳輸與緩存模塊、電源管理模塊、安全與加密模塊，以能夠分別實現不同協議之間的轉換處理、數據在芯粒內外的流動管理、精細化的功耗控制策略、數據的完整性和隱私保護，以保證實現芯粒級復雜的功能。

此外，IO芯粒提供一套標準化的核心接口（例如：緩存一致性與I/O一致性內存流量接口、地址轉換服務接口、中斷處理與系統控制接口）確保與計算芯粒的無縫集成和整個系統的穩定運行，這也使其成為一個名副其實的“系統網絡集線器”。

從行業應用角度，奇異摩爾的超節點互聯芯粒 Kiwi G2G IOD是行業內目前唯一一種基于芯粒架構和開放生態方案。Kiwi G2G IOD支持高帶寬、集成多種復雜協議，并且有多語義支持，具備UCIe接口，兼顧高性能和客戶靈活性，可滿足不同廠商不同場景的需求，在百花齊放的Scale-Up生態系統中支持多協議類型及其升級方案，從而降低持續研發難度和開發成本。

三、互聯網絡：協議與物理層

芯粒集成技術是實現高性能、高能效異構計算架構的關鍵路徑，而其核心基礎在于芯粒之間的“通用語言”——高性能互聯協議。

在D2D通信領域，存在核心架構選擇，從根本上決定了芯粒間交互的效率、靈活性和應用場景。目前互聯協議的演進呈現出兩種路徑分化：

1協議無關的流式傳輸(Agnostic Streaming)

以UCIe為代表的“通用適配器”——致力于通過協議無關的流式傳輸，能兼容如PCIe、CXL等多種協議，適合異構集成，可構建一個最廣泛、最開放的互操作生態系統;

2原生內存語義(Native Memory Semantics)

以OISA、NVLink等為代表的“領域專用網絡”——通過原生內存語義和網絡內計算等深度優化，適合需要高效通信的場景，為AI/HPC等特定工作負載提供極致性能。

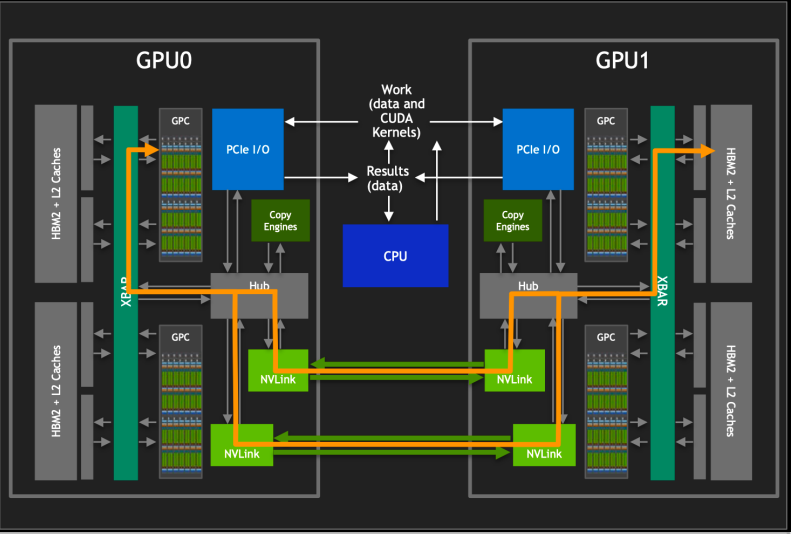

（圖：英偉達NVLink）

兩種路線的選擇取決于具體的應用場景，不存在絕對的優劣。

然而，構建世界上最強大的AI超級計算機需要一個與處理單元（GPU）和主要工作負載（分布式訓練）深度協同設計的互連網絡。為結合蓬勃發展的需求、提升AI訓練和推理的性能，定義和采用關于AI超級計算機“超級節點”這一應用場景最適合的互聯協議也成為了迫在眉睫的業內難題。

四、系統級：集成與協同

支撐萬億參數模型訓推的關鍵基礎設施正在轉向新的架構范式“超級節點”（Super Node）

定義“超級節點”：這不再是傳統意義上的單個服務器，而是一個邏輯上的、緊密耦合的計算單元。它由數十個乃至數百個加速器（GPU/NPU）組成，這些加速器在一個機柜或少數幾個機柜內，通過一個超高帶寬、超低延遲的“Scale Up”網絡緊密地連接在一起，形成一個巨大的、統一的計算和內存資源池。這與傳統集群僅依賴“Scale Out”網絡進行節點間通信的模式形成了鮮明對比。超級節點的設計目標是，讓內部的所有加速器能夠像一個單一的巨型加速器一樣協同工作。

（圖：AI超級節點互聯架構對比）

Scale Up的意義已經不再局限于機柜內通信；支持MoE專家并行及張量并行的工作負載不僅依賴極低延遲的專有“Scale Up”網絡，用于節點內部的緊密耦合通信；同時也依賴一個更標準化的、高性能的“Scale Out”網絡，用于節點間的通信需要。

“

然而，IO芯粒正是坐落在這個關鍵的交匯點上。它必須同時包含連接其同級計算裸片的專有Scale-Up網絡的PHY和協議邏輯，以及連接外部世界的、基于標準的Scale-Out網絡的PHY和協議邏輯。因此，IO芯粒成為了連接兩個不同網絡世界的橋梁和翻譯官。

另一個層面，為滿足分布式訓練中梯度同步和參數交換對延遲和帶寬的極端要求，原生支持內存語義（Native Memory Semantics）的互聯協議已成為必然選擇。加上NVIDIA NVLink為私有化垂直解決方案，種種因素共同催生了像OISA這樣專業的、開放的、基于內存語義的互聯技術。這些專用互聯技術集成了集合通信加速計算（OISA中的CCA，類似NVLink中的SHARP）等功能，對大規?；ヂ?lián)的性能至關重要。

（圖源：奇異摩爾）

中國移動OISA體系的推出，正是為了在中國構建這樣一個自主、可控且高性能的AI硬件生態系統。

OISA協議具備兩大特點：①集合通信加速（CCA）為核心創新，通過OISA交換芯片內嵌計算單元實現網絡內計算，大幅降低All-Reduce操作延遲和GPU負載；②智能感知技術（Intelligent Sensing）為先進帶內互聯隨路感知技術，實現動態路由選擇和流量優化，保障確定性性能。

OISA不僅是一個技術規范，更是一個產業聯盟，旨在通過開放協作，協同產業鏈上下游，共同攻克技術難題，打造具有競爭力的智算基礎設施。隨著光電IO等下一代技術的成熟，OISA及其所代表的芯?；ミB技術將繼續演進，成為未來計算架構中不可或缺的核心基石。

在OISA GPU技術標準化的過程中，奇異摩爾作為OISA的重要聯盟成員持續推進OISA芯粒技術的協同與適配。盡管如此，通往一個完全開放、即插即用的芯粒市場的道路依然充滿挑戰。這仍需各環節緊密協作，從技術標準化、生態協作與產業鏈垂直整合三個維度共同突破，使得芯粒技術真正釋放其潛力，賦能下一代AI超算與異構計算架構的持續演進。
