LM567 和 LM567C 是通用音調解碼器，設計用于在通帶內存在輸入信號時提供飽和晶體管對地開關。該電路由一個 I 和 Q 檢測器組成，該檢測器由壓控振蕩器驅動，該振蕩器確定解碼器的中心頻率。外部元件用于獨立設置中心頻率、帶寬和輸出延遲。
*附件：lm567c.pdf

特性

• 20 至 1 頻率范圍，帶外部電阻
• 邏輯兼容輸出，具有100 mA電流吸收能力
• 帶寬可在 0 至 14% 之間調節
• 高抑制帶外信號和噪聲
• 對錯誤信號的抗擾度
• 高度穩定的中心頻率
• 中心頻率可在 0.01 Hz 至 500 kHz 之間調節

參數

方框圖

?1. 核心功能?
LM567/LM567C 是一款通用音調解碼器芯片，主要功能是檢測輸入信號是否處于預設頻率范圍內，并在匹配時輸出晶體管開關接地信號。其特點包括：

• ?寬頻率范圍?：中心頻率可通過外部電阻調節（0.01 Hz 至 500 kHz）。
• ?可調帶寬?：帶寬范圍 0%~14%，支持高噪聲抑制和抗干擾能力。
• ?邏輯兼容輸出?：集電極開路輸出，支持 100 mA 電流負載。

?2. 關鍵參數?

• ?供電電壓?：3.5 V 至 8.5 V（推薦 5 V）。
• ?工作溫度?：-20°C 至 120°C（工業級）。
• ?中心頻率穩定性?：±35 ppm/°C（典型值）。
• ?封裝選項?：SOIC-8 和 PDIP-8。

?3. 應用場景?

• ?通信解碼?：觸摸音解碼、FSK 解調、載波遙控。
• ?頻率監控?：超聲波控制、精密振蕩器。
• ?工業控制?：頻率監測與反饋系統。

?4. 設計要點?

• ?中心頻率設置?：公式 f? ≈ 1 / (1.1 × R1 × C1)，需外接定時電阻（R1）和電容（C1）。
• ?帶寬調節?：
  • 低輸入電壓（<200 mVrms）：帶寬與輸入電壓和環路濾波電容（C2）相關。
  • 高輸入電壓：帶寬由 f? × C2 乘積決定（參考文檔中的帶寬對照表）。
• ?輸出濾波?：建議輸出濾波電容（C3）≥ 2 倍環路濾波電容值。

?5. 典型電路示例?

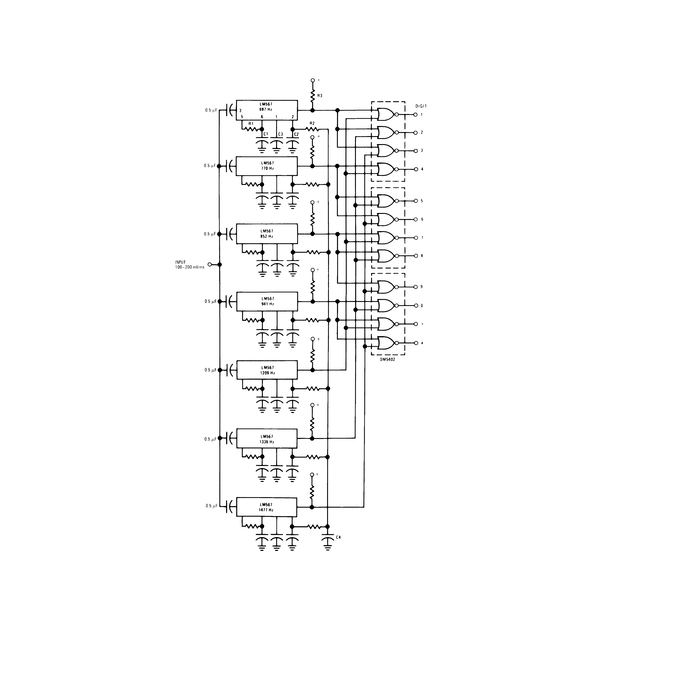

• ?觸摸音解碼器?：外接 RC 網絡實現特定頻率檢測。
• ?正交輸出振蕩器?：通過引腳配置生成相位差 90° 的信號。
• ?大電流驅動?：輸出可直接驅動 100 mA 負載（需外接限流電阻）。

?6. 修訂與文檔支持?

• 最新修訂版（2022年1月）優化了引腳功能描述和計算公式。
• 提供完整的布局指南、熱設計建議和 TI 在線技術支持資源（如 E2E 論壇）。

?7. 安全與認證?

• 符合 ESD 防護標準，建議遵循 PCB 布局規范以減少干擾。
• 生產數據（PRODUCTION DATA）標注，適用于非安全關鍵應用。
