摘要 ：在金融數字化轉型與“雙碳”目標的雙重壓力下，銀行用電管理面臨兩大核心挑戰：一方面，ATM機、數據中心等關鍵設備的7×24小時運行對供電可靠性提出細致要求，傳統人工巡檢模式響應滯后，難以應對短路、電弧故障等突發風險；另一方面，銀行網點分散、用電設備類型復雜，既需滿足數據安全規范，又要適配能耗統計需求。?

安科瑞平臺的設計正是瞄準這一痛點，以農業銀行《電氣火災監控系統建設通知》等政策為導向，依托物聯網、邊緣計算與等技術，構建“主動防御+智能管控”的一體化解決方案，填補了傳統配電系統在安全預警與能效優化上的短板。

關鍵詞 ：節能減排；安全用電；大數據；智慧用電；安科瑞丁一187+6159=9093。

1.引言

隨著科技發展，電力供應日益充分，電氣設備日益增多，電力在帶來光明和效率同時，也帶來火災危害。據應急管理部消防救援局統計，2020年全國共接報火災25.2萬起，電氣類原因影響火災走勢，全年因違反電氣安裝使用規定引發的火災共8.5萬起，占總數的33.6%。其中，因電氣引發的較大火災36起，占總數的55.4%。從電氣火災的分類看，因短路、過負荷、接觸不良等線路問題引發的火災占總數的68.9%，因故障、使用不當?shù)仍O(shè)備問題引發的火災占總數的26.2%，其他電氣原因引發的火災占4.9%。當前，在金融機構火災中，電氣火災已經成為消防防控要點，電氣也成為是金融網點發生火災大的“元兇”。

2.銀行安全用電存在問題分析

隨著金融業務的發展和營業場所自身功能性的不斷擴展，用電設備和用電量與日俱增，而網點對電氣設備及線路的粗放管理模式，已遠遠不能適應消防安全需要。在安全用電方面主要存在以下問題。

2.1使用問題

使用問題主要體現在管理粗放，隨意增加負載，用電不規范。營業場所內用電設備急增，如辦公電腦、粉碎機具、采光采暖、飲水、空調、新風系統；安防、網絡、自助設備機具等，由于用電回路沒有計量設施，用電設備加載在線路上時隨意性較強。具體表現為就近取電，哪里方便插哪里，哪里有插座就插哪里；對于線纜線徑粗細，是否預埋，通電量是多少，受溫度影響大小，經過多年使用，實際負載會降低到多少，還能不能負載該設備一概不知；空氣開關跳閘時，對于是負載過大，是漏電保護或者是短路的跳閘原因不明。只是復位完事，殊不知火災隱患依然產生，更有甚者，為應付空開跳閘問題，干脆換個更大功率的空開，結果大功率空開和電源線不匹配，造成線路過載燃燒，空開還沒有跳閘保護的問題。

2.2維護問題

維護問題主要體現在線路私拉亂扯，線型不符合要求等。當用電設備附近沒有取電口，網點或支行電工就從附近插座取電，私拉亂扯，隨意使用金屬線，甚至使用電話線或網線來接入強電設備，而這些線材根本不是強電所能使用的。

2.3質量問題

質量問題主要體現在電器和接插件功率與標稱不符，未使用阻燃材料等。網點使用或安裝虛標功率、未使用阻燃材料的電器或接插件，設備長期在線，老化加快，易造成火災風險。

2.4外部強干擾

外部強干擾主要有閃電、地震、鼠患、雨淋水浸等外部強干擾。電氣線路中存在隱患，如室外插座未做防水處理，室內穿線未強弱電分開或強電線路未穿管防護被鼠咬至短路等，閃電、地震、鼠患、線路雨淋水浸作為外界強干擾誘因，引起電氣類的火災。

2.5管理問題

管理問題主要體現在非營業時間，非在用線路未斷開供電。非營業時間，辦公區域的照明、插座、空調，以及現金區的柜員，非現金區的低柜柜員的電腦設備都不再需要供電，這些線路中存在電壓電流是浪費，更是安全隱患。據抽樣統計，非24h用電的回路占到網點總通電回路的70%以上，比重較大。如能在非營業時間，完全斷開這些回路電源，就能有效減少消防隱患70%以上。

3.銀行智慧用電監測平臺的整體框架

整理框架采用了環境傳感器感知和智慧微斷數據采集傳輸層、微服務機構數據中臺服務層、云平臺與大數據分析和應用服務層的3層架構，主要涵蓋了設備運行參數及用電狀況的數據采集、基于分布式閉環控制、云平臺大數據分析以及相關的接口/協議/標準等。平臺功能可以分為整體用電數據分析、負載負荷用電數據監控、預警告警智能分析、警情聯動干預4大功能模塊。

3.1整體用電數據分析模塊

用電數據分析主要是通過環境傳感器及智慧微斷數據采集器采集的用電數據，通過算法模型進行數據清洗和數據挖掘分析，終通過圖表化展現出來，是用電決策的客觀評測和改造規劃的參考。本項目模塊主要包括銀行的用電負載分析、電壓穩定情況分析、告警分析、用電設備功耗統計分析、各分支機構的功能分析。通過對各種維度的數據進行綜合分析，將用電特征圖形化，提供明確的數據支持，提高銀行用電的決策水平，促進銀行節能減排、安全用電。

3.2用電數據監控模塊

用電數據監控模塊的硬件端采用的是終端智能微斷設備或者用電監控主機。通過終端設備的數據采集，將用電數據傳輸?shù)綌?shù)據中臺，通過數據展示平臺將數據呈現給決策者。用電數據監控模塊主要監控銀行用電每個支路的三相用電、單相用電的電壓、電流、負載、線路溫度、能耗、有功無功、漏電、短路、剩余電流、諧波、電弧、開閉狀態等指標。通過一張圖可以實時調取任意一個支路、總路的實時監測數據。數據的波動情況、峰谷值通過曲線圖、折線圖實時展示，還可以將歷年的數據進行拉出對比展示，給決策者提供實時、準確、直觀的用電數據。

3.3預警告警智能分析

預警告警智能分析系統支持實時在線監測，即實時采集并上傳電氣線路的剩余電流、故障電弧、溫度、電流、電壓、功率等安全狀態參數，經云平臺的綜合診斷分析，及時發現漏電、過載、短路、過壓、接觸不良、升溫異常等電氣安全隱患。借助App/Web智能終端，隨時隨地實現對銀行用電安全監測的透明化管理。對用電異常情況，進行智能分析，分類（外來故障，如過壓欠壓；用電故障，如過流等；平臺故障，如通信中斷等）進行告警報警。平臺還設置預警信息，鑒于目前大多用戶配備富裕的電容量，雖然電流未過流，但用電超過平時用電的高值，分時段生成預警信息。

3.4警情聯動干預模塊

警情聯動客戶可對遠程設備進行定時控制和手動控制，實現實時遠程控制、定時控制開關、分時段功率控制、定時限流等功能，模塊還支持遠程設備可定義為可控或者非可控，重要區域或重要設備的供電，不允許遠程控制，確保重要區域的供電安全。對網點空調進行遠程開關、遠程調溫等。

4.安科瑞銀行安全用電平臺

安科瑞銀行業安全用電云平臺可通過瀏覽器、APP、微信小程序、微信公眾號等方式訪問所有軟件功能。平臺能夠?qū)﹄妷骸㈦娏?、溫度等進行實時監測并進行數據分析。更可接入煙感，攝像頭和故障電弧等其他傳感器。對被保護線路的過壓、過載、過流、過溫、欠壓、設備不在線等情況進行預警。在發生報警后，系統能通過短信、郵件、APP推送、微信小程序推送、微信公眾號推送、釘釘推送、語音外呼、語音播報通知等方式提醒相關人員；系統能對采集數據進行統計分析、排名等,并且實現了報警處理流程的閉環操作。平臺可進行大數據分析，生成對應項目的用戶報告，為領導制定電氣安全整頓計劃和能耗節約方案提供依據和參考。平臺擁有以下功能

1）數據監控

根據銀行的特點，把回路分成24小時回路用電，8小時工作回路用電，24小時ups/8小時ups回路用電和定時回路用電五種。

針對24小時用電回路，如ATM機和攝像頭，需持續不間斷工作，可監測是否異常斷電。

針對8小時和定時回路，可設置上下班時間來判斷回路的工作狀態。在上班時間，即工作狀態下，出現以下問題要報警：漏電越限、超溫、過壓、欠壓、過流、過載（功率）、故障電弧報警、開入信號動作、溫濕度信號越限。在下班后，即非工作狀態下，監測回路還在用電，會有下班有電報警提醒?？紤]到加班或者臨時調整時間，可設置對應的延時時間。上下班時間也可以根據各網點需求進行設置針對每個回路，可以查看各個回路的實時電參量，上下班狀態，回路狀態。針對銀行可能限制連接外網，煙感，門禁可通過開關量進行報警

2）實時監控

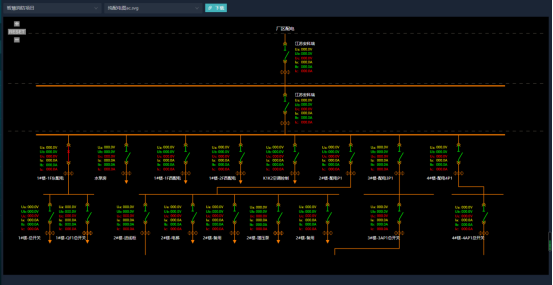

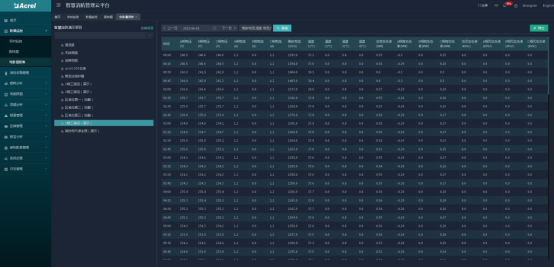

配電圖顯示各回路的開關狀態、電流等運行狀態及信息，支持電壓、電流、功率等詳細運行參數查詢。

3）電參量報表

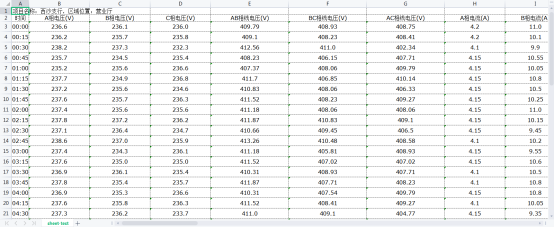

電參量報表頁面用戶可以查看各個區域設備的電參量報表，可以通過切換時間和調整電參量顯示查看選定采集間隔運行參數和電能抄表的實時值及大值、小值、平均值行統計，也支持?jǐn)?shù)據導出。

4）隱患管理

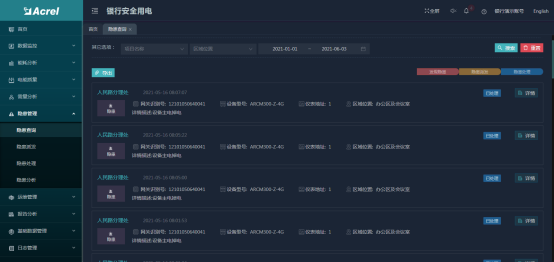

隱患管理包括隱患巡查、隱患派發、隱患處理、隱患記錄等功能。從報警查詢，分派，處理，查看過程。形成一個閉環，方便客戶追蹤整個流程。

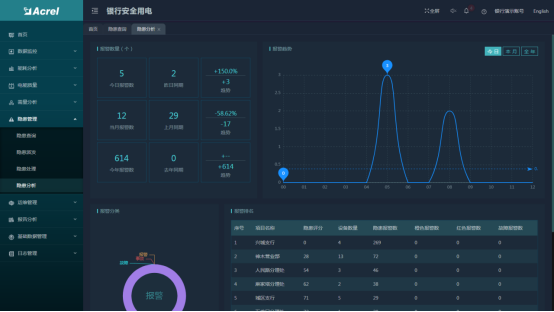

隱患分析頁面展示了項目報警數量、同期數據以及趨勢，頁面還可對隱患記錄進行日、月、年的維度查詢，將關聯項目下的隱患以曲線，圖表的形式展現，并對各項目隱患按隱患評分進行排名

5）能耗頁面

能耗分析包括能耗概況，同比分析，環比分析，能耗報表，復費率報表、電能報表功能。

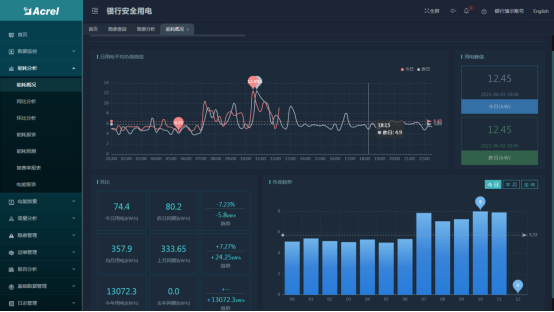

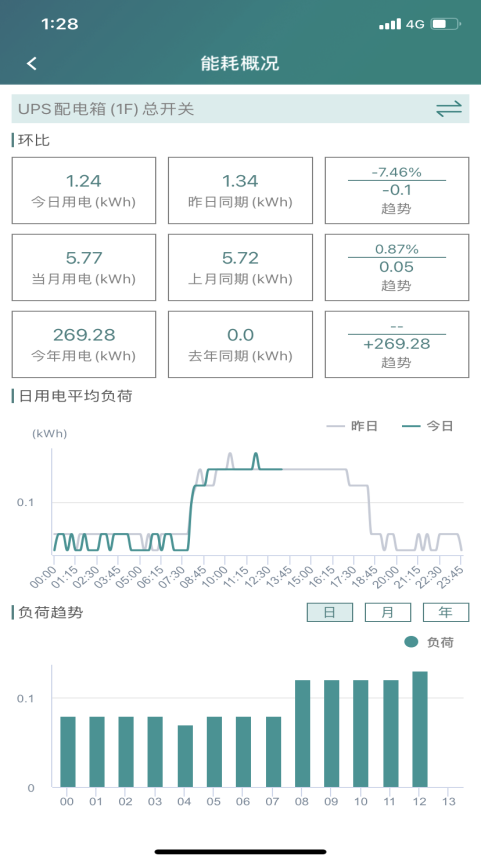

能耗概況可以查看今日、本月、今年的用電情況，且可以展示相應的同環比信息，也可以查看今日和昨日的用電峰值，如圖所示。

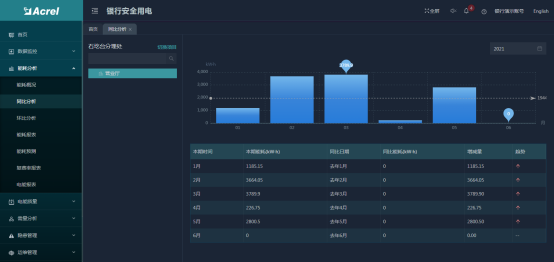

可以逐年查看各個月份的能耗和同比能耗，并以曲線和報表的形式展示，如圖所示。

環比分析可以逐日、逐周、逐月、逐季度查看能耗和對應的環比能耗，并以曲線和報表的形式展示，如圖所示。

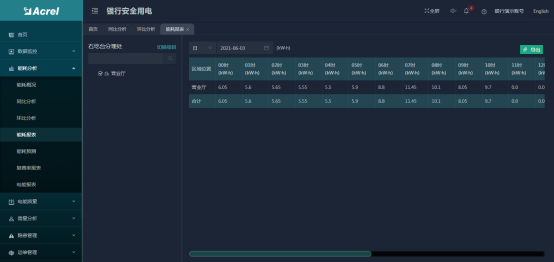

能耗報表可以逐日、逐周、逐月、逐季度、逐年、自定義等方式查看各個探測器的用能報表，如圖所示。

復費率報表按周、月、季、年查看探測器尖、峰、平、谷用電量和用電金額，如圖所示。

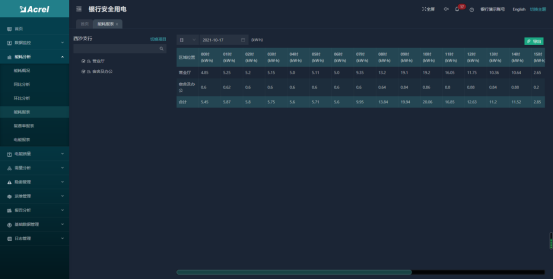

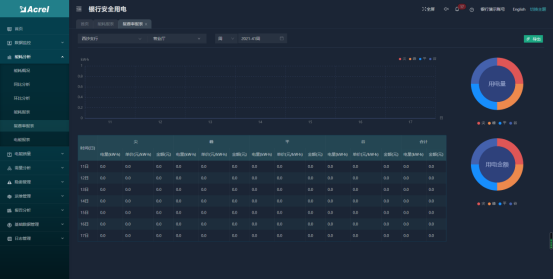

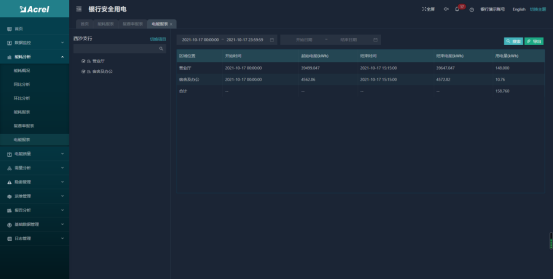

電能報表頁面可查看設備電能報表數據，用戶可以選擇一個時間段查看設備的用能情況，也可以分別選擇兩個時間段，查看同設備不同時間段的用能情況，如圖所示，也支持?jǐn)?shù)據導出。

6）電能質量

電能質量包括諧波監測和三相不平衡度等功能。

諧波監測滿足進線、大功率整流設備、變頻設備、光伏發電輸出等電壓、電流進行在線諧波頻譜分析，支持對諧波進行逐日、逐月、逐年報表匯總，或自定義時間段查詢功能，分析諧波畸變率及各次諧波含有率，如圖所示。

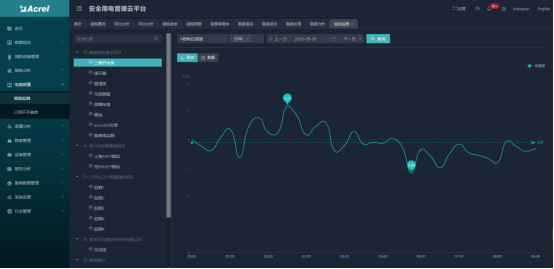

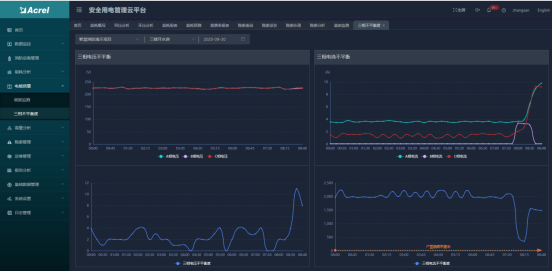

三相不平衡度包括三相電壓不平衡度和三相電流不平衡度，支持查看當天的三相電流和三相電壓的曲線圖，并對應三相電流和三相電壓的不平衡度，如圖所示。

7）運維管理

運維管理包括巡檢計劃、巡檢記錄、設備通訊狀態等功能。

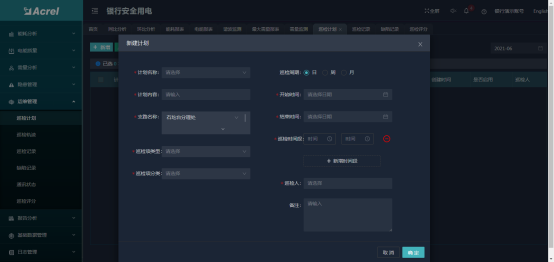

巡檢計劃點擊菜單中的巡檢計劃，進入對應的頁面，對相關的巡檢計劃進行查看工單，切換日期來查詢所要預覽的數據，支持對巡檢計劃的新增，修改和刪除。

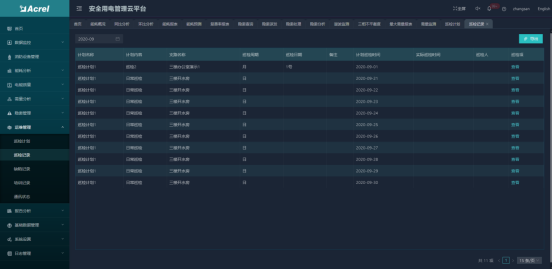

巡檢記錄支持對相關的巡檢進行查看，如圖所示。

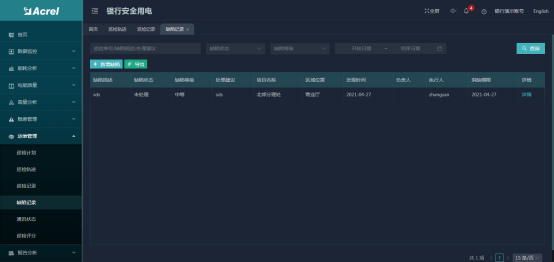

缺陷記錄頁面展示了存在的缺陷記錄，顯示缺陷描述、缺陷狀態、缺陷等級、處理建議、項目名稱、區域位置、發現時間、負責人、執行人、消缺期限等信息，記錄了各個消防設備和消防設施存在的缺陷信息，如圖所示。

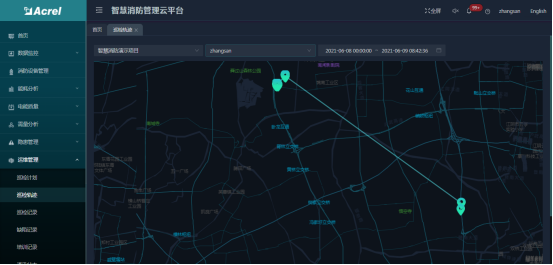

巡檢軌跡頁面展示了運維人員的巡檢路線，用戶選擇項目下的相關人員，然后在選擇時間段查詢，即可查詢出運維人員的巡檢路線，如圖所示。

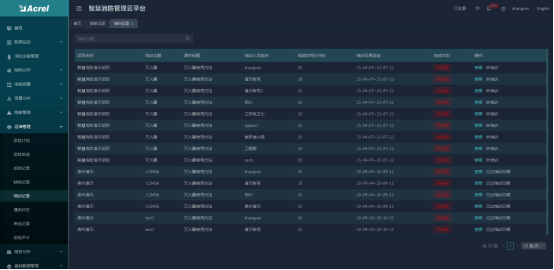

培訓記錄頁面展示了關聯項目下的培訓內容，用戶可以看到培訓記錄的完成情況，如圖所示。

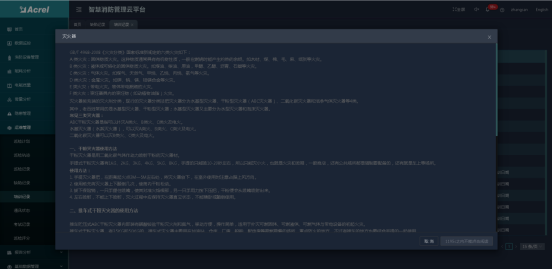

還可以通過點擊查看按鈕彈出閱讀界面，在規定的時間內完成閱讀，如圖所示。

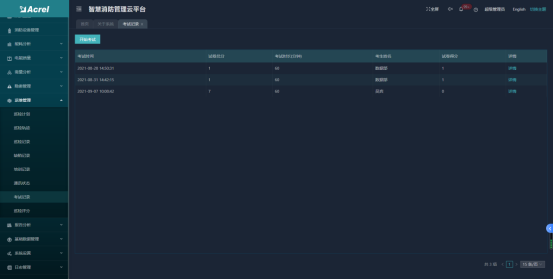

通過培訓內容手動選定考試內容，用戶針對考試內容形成考試記錄。

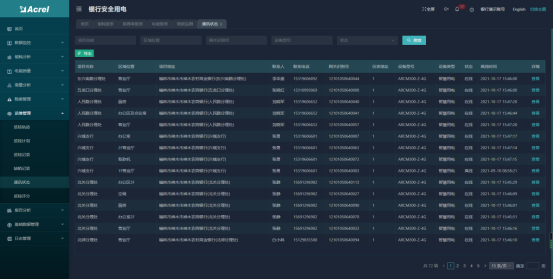

通過對項目、探測器ID以及想要查詢的設備來進行查詢，對現有項目下設備的通訊狀態數據進行匯總羅列展示，包括顯示設備當前的通訊狀態等，如圖所示。

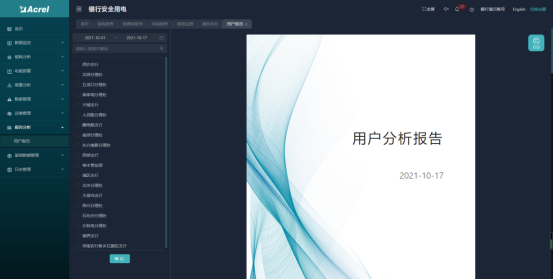

分析報告根據用戶選定的周期、項目、時段等篩選生成報告摘要、統計清單、設備體檢摘要、報警原因分析，支持打印功能。

8）手機APP

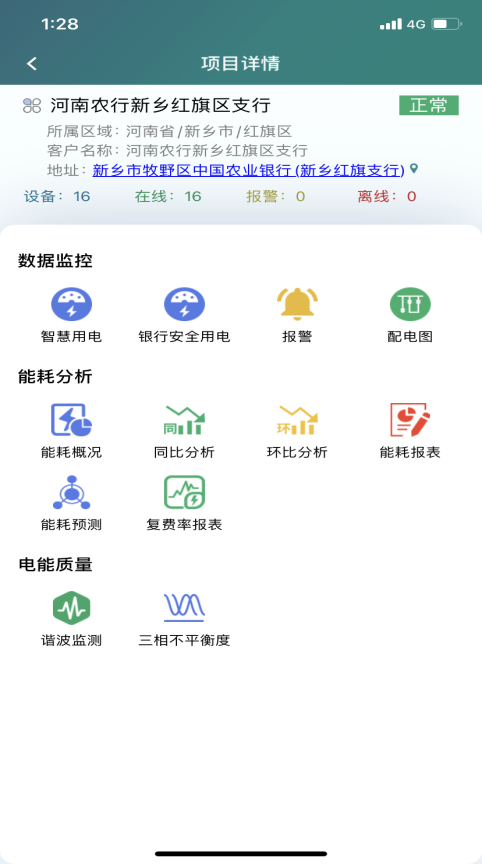

銀行安全用電管理云平臺支持Android、ios系統APP，方便用進行項目查詢、報警、故障查詢，實時監控?cái)?shù)據查詢，復位及控制操作，探測器詳細信息查詢等功能。

5.產品選型方案

6.結語

安科瑞平臺的落地不僅解決了銀行用電管理的具體痛點，更形成三大行業價值：其一，通過“主動預警+快速處置”的安全體系，推動金融用電從“被動斷電”向“主動防御”轉型；其二，以準確能耗分析助力“雙碳”目標；其三，標準化的閉環管理流程與合規性設計，為銀行業電氣智能化升級提供了可復制的技術路徑。
