CDC339 是一款高性能、 低偏斜時鐘驅動器。它專為需要 在主時鐘頻率和二分之一時鐘頻率下同步輸出信號 主時鐘頻率。四個 Y 輸出同相切換，同時 頻率作為時鐘 （CLK） 輸入。四個 Q 輸出在 CLK 的頻率。

當輸出使能 （OE）輸入為低電平，清除（CLR） 輸入為高電平，Y輸出跟隨CLK，Q輸出從低到高切換 CLK 的轉換。將 CLR 設置為低電平異步重置 Q 輸出到低電平。當OE為高電平時，輸出處于 高阻抗?fàn)顟B(tài)。

CDC339 的特點是 工作溫度范圍為 ?40°C 至 85°C。
*附件：cdc339.pdf

特性

• 低輸出偏斜、低脈沖偏移，適用于時鐘分配和時鐘生成應用
• TTL 兼容輸入和輸出
• 將一個時鐘輸入分配到八個輸出
  • 四個同頻輸出
  • 四個半頻輸出
• 分布式VCC接地引腳可降低開關噪聲
• 高驅動輸出（?48 mA I 哦 ， 48毫安 I 老 )
• 最先進的 EPIC-ΙΙB? BiCMOS 設計顯著降低功耗
• 封裝選項包括塑料小外形 （DW） 和收縮小外形 （DB） 封裝

參數

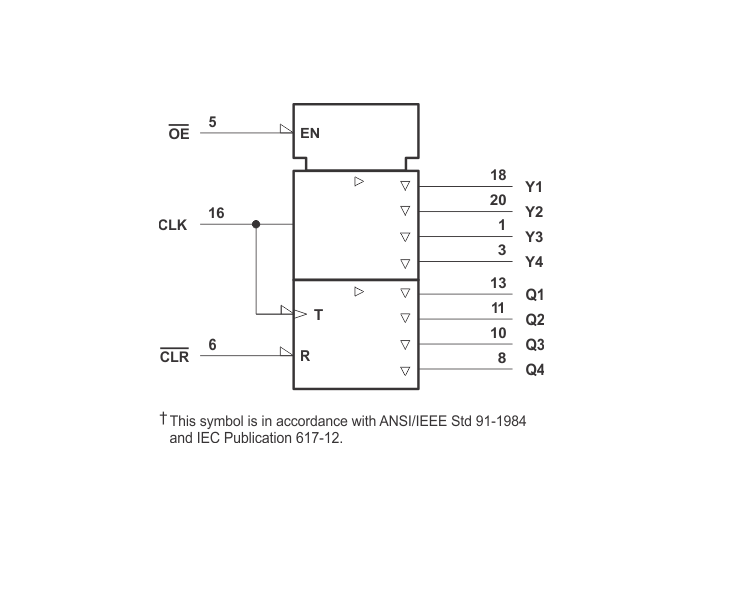

方框圖

?CDC339 時鐘驅動器技術文檔總結?

?1. 產品概述?

CDC339是德州儀器（TI）推出的高性能、低偏移時鐘驅動器，采用EPIC-ΙΙB? BiCMOS工藝，專為時鐘分配和生成應用設計。核心功能包括：

• ?1輸入轉8輸出?：單路時鐘輸入（CLK）可驅動8路輸出，其中4路（Y1-Y4）與CLK同頻同相，另4路（Q1-Q4）輸出半頻信號。
• ?低偏移特性?：輸出間最大偏移（tsk(o)）僅 ?0.75ns?，脈沖偏移（tsk(p)）?0.9ns?，適用于高速同步系統。
• ?工作溫度?：?**-40°C至85°C**?（工業級）。

?2. 關鍵特性?

• ?電氣性能?：
  • TTL兼容輸入/輸出，供電范圍 ?4.75V至5.25V?（典型5V）。
  • 高驅動能力：?**±48mA**? 輸出電流（IOH/IOL）。
• ?控制邏輯?：
  • 輸出使能（OE）和異步清零（CLR）控制，支持高阻態輸出。
  • 分布式VCC/GND引腳設計，降低開關噪聲。
• ?封裝選項?：
  • 20引腳SOIC（DW）和SSOP（DB）封裝，符合RoHS標準。

?3. 功能邏輯?

• ?控制真值表?：| ?OE? | ?CLR? | ?CLK? | ?Y輸出? | ?Q輸出? |
  | ------------------ | ------------------- | ------------------- | --------------------- | --------------------- |
  | H | X | X | 高阻態（Z） | 高阻態（Z） |
  | L | L | L/H | 低/高電平 | 低電平（異步復位） |
  | L | H | ↑ | 跟隨CLK | 半頻切換 |

?4. 電氣參數?

?5. 應用注意事項?

• ?布局建議?：
  • 輸入時鐘過渡時間需 ?**≤2.5ns**?，避免信號反射。
  • 未使用的輸入引腳需固定為高/低電平。
• ?絕對最大額定值?：
  • 輸入電壓范圍：?**-0.5V至7V**?。
  • 最大功耗：?1.6W?（SOIC封裝，55°C靜止空氣）。

?總結?：CDC339是一款適用于工業溫度范圍的高精度時鐘分配器件，其靈活的頻率控制和低偏移特性使其成為服務器主板、數據中心交換機等應用的理想選擇。
