CDC340 是一款高性能時鐘驅動器電路，可將一 （A） 輸入信號分配給八 （Y） 輸出，時鐘分配偏斜最小。通過使用控制引腳（1G 和 2G），無論 A 輸入如何，輸出都可以置于高電平狀態。

傳播延遲在工廠使用 P0 和 P1 引腳進行調整。這些引腳不適合客戶使用，應綁在 GND 上。

CDC340 的工作溫度范圍為 0°C 至 70°C。
*附件：cdc340.pdf

特性

• 低輸出偏斜、低脈沖偏移，適用于時鐘分配和時鐘生成應用
• TTL 兼容輸入和輸出
• 將一個時鐘輸入分配到八個輸出
• 分布式VCC接地引腳可降低開關噪聲
• 高驅動輸出 （-48mA I 哦 ， 48毫安 I 老 )
• 最先進的 EPIC-II B^TM的^BiCMOS設計顯著降低功耗
• 封裝選項包括塑料小輪廓 （DW） 和收縮

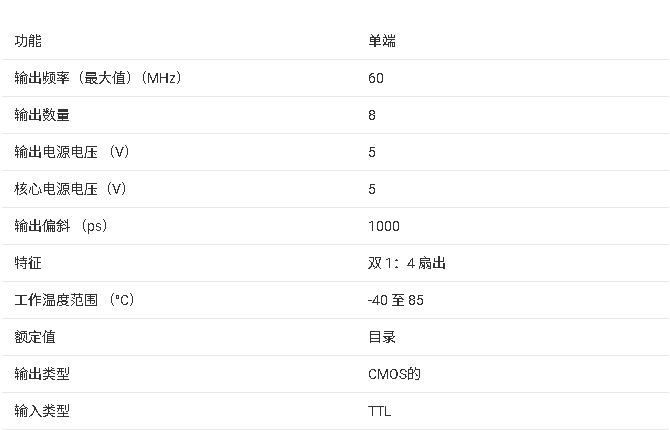

參數

?1. 產品概述?

CDC340是德州儀器（TI）設計的高性能時鐘驅動器，采用EPIC-ΙΙB? BiCMOS工藝，專為低偏移時鐘分配優化。核心功能包括：

• ?1輸入轉8輸出?：單路輸入（A）通過控制引腳（1G/2G）可驅動8路輸出（1Y1-1Y4、2Y1-2Y4），支持強制輸出低電平。
• ?低偏移設計?：輸出間最大偏移（tsk(o)）僅 ?0.5ns?，脈沖偏移（tsk(p)）?0.8ns?，適用于高速時鐘同步系統。
• ?工作溫度?：?0°C至70°C?（商用級）。

?2. 關鍵特性?

• ?電氣性能?：
  • TTL兼容輸入/輸出，供電范圍 ?4.75V至5.25V?（典型5V）。
  • 高驅動能力：?**±48mA**? 輸出電流（IOH/IOL）。
• ?抗干擾設計?：
  • 分布式VCC/GND引腳減少開關噪聲。
  • 工廠校準傳播延遲（通過P0/P1引腳，用戶需接地）。
• ?封裝選項?：
  • 20引腳SOIC（DW）封裝，符合RoHS標準。

?3. 功能邏輯?

• ?控制真值表?：| ?1G/2G? | ?A輸入? | ?輸出狀態? |
  | --------------------- | --------------------- | ------------------------ |
  | L | L/H | 反相輸出（低/高） |
  | H | X | 強制低電平（L） |
• ?引腳配置?：
  • ?輸入?：A（4腳）。
  • ?控制端?：1G（2腳）、2G（3腳）。
  • ?校準引腳?：P0（5腳）、P1（6腳，需接地）。

?4. 電氣參數?

?5. 應用注意事項?

• ?布局建議?：
  • 輸入信號過渡時間需 ?**≤2.5ns**?，避免反射干擾。
  • 未使用的輸入引腳需固定為高/低電平。
• ?絕對最大額定值?：
  • 輸入電壓范圍：?**-0.5V至7V**?。
  • 最大功耗：?1.6W?（55°C靜止空氣）。

?總結?：CDC340是一款高精度時鐘分配器件，適用于需嚴格同步的5V系統設計，其低偏移和靈活控制使其成為高速數字電路的理想選擇。
