BM2P063MF-Z PWM型DC-DC轉換器IC文檔介紹
這是一款AC-DC用PWM方式DC-DC轉換器，可為帶插座的各種產品提供理想的系統。本IC支持隔離式電源，使用本產品可輕松設計各種形式的低功耗轉換器。通過內置開關MOSFET、外置電流檢測電阻，使電源設計的靈活性更高。此外，還內置有AC低電壓保護功能和X電容放電功能，通過在輕負載時降低頻率、Burst模式運行以及調整導通寬度，實現了更高效率。本IC還具有后述的各種保護功能。
主要規格
型號 | BM2P063MF-ZE2
封裝 | SOP20A
包裝形態 | Taping
包裝數量 | 1500
最小獨立包裝數量 | 1500
RoHS | Yes
尺寸圖
特點：
- 交流低壓保護功能（AC UVLO）
- X 電容放電功能
- VCC 引腳低壓保護（VCC UVLO）
- PWM 型電流模式控制
- 降頻功能
- 輕載突發運行
- 突發電壓設置功能
- 輕載最小導通寬度調節
- 軟啟動功能
- FB 引腳過載保護功能（FB OLP）
- 逐周期過流保護功能
- 基于交流電壓檢測的過流檢測補償功能
- 外部停止功能
- 動態過流保護
- 前沿消隱功能
關鍵規格：電氣與物理參數
| 規格分類 | 具體參數（典型值 / 最大值） |
|---|---|
| 電壓參數 | - VCC 供電：11V~60V- VH 引腳（AC 啟動）：最大 650V- DRAIN 引腳耐壓：650V（持續）/730V（脈沖，tpulse<10μs） |
| 電流參數 | - 開關工作電流：BM2P060MF-Z（1400μA）、BM2P061MF-Z（1100μA）、BM2P063MF-Z（850μA）- 脈沖漏極電流：BM2P060MF-Z（21A）、BM2P061MF-Z（12A）、BM2P063MF-Z（4A）（Pw=10μs，占空比 1%） |
| 頻率參數 | - 開關頻率：fSW1（60kHz ~ 70kHz，重載）、fSW2（20kHz~30kHz，輕載）- 頻率跳變寬度：±6%（FB=3.0V） |
| 溫度與散熱 | - 工作溫度：-40°C~+105°C- 結溫上限（Tjmax）：150°C- 功率 dissipation（Pd）：2.3W（Ta=25°C，單顆安裝），Ta>25°C 時按 18.3mW/°C 降額 |
| 封裝參數 | SOP20A 表面貼裝封裝，尺寸：12.8mm（W）×10.3mm（D）×2.65mm（H，Max） |
典型應用場景
- AC 適配器 ：小功率消費電子充電器、家電適配器；
- 家電電源 ：洗衣機、冰箱等白色家電的輔助電源（控制板、傳感器供電）；
- 電機電源 ：低功率直流電機（如風扇、小型水泵）驅動電源；
- 隔離電源模塊 ：工業控制場景中的小功率隔離電源（如信號采集模塊供電）。

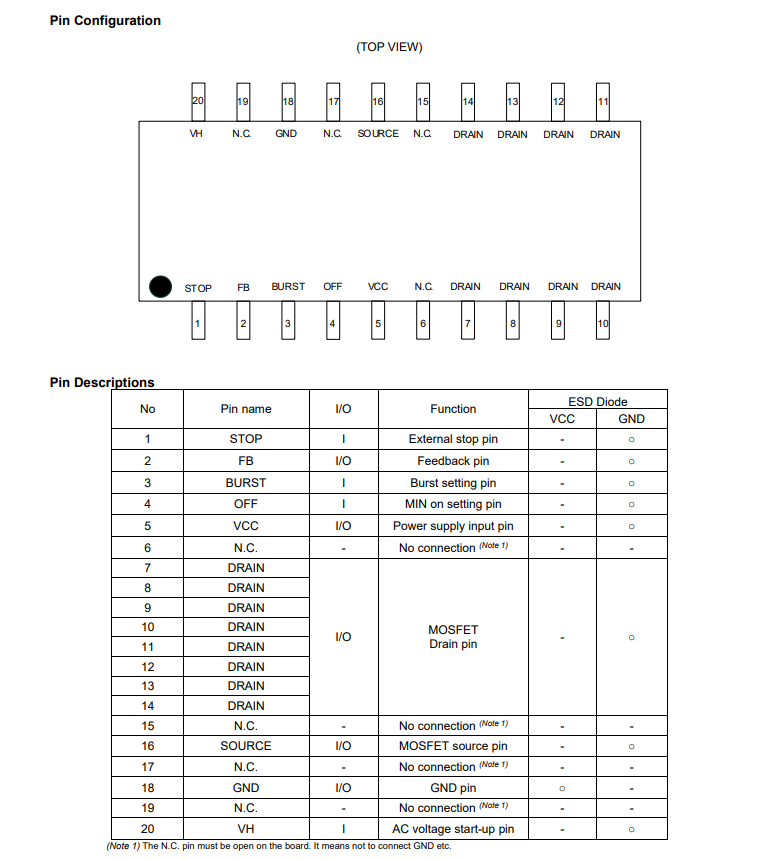

引腳描述與配置
