該LM5168E是一款擴展溫度范圍（–55°C至+150°C）的同步降壓轉換器，設計用于在較寬的輸入電壓范圍內進行調節，從而最大限度地減少對外部浪涌抑制元件的需求。50ns的最小可控導通時間有助于實現較大的降壓轉換比，從而實現從48V標稱輸入到低壓軌的直接降壓，從而降低系統復雜性和設計成本。該LM5168E在低至 6V 的輸入電壓驟降期間工作，如果需要，占空比接近 100%，使該器件成為寬輸入電源范圍工業和高電池組應用的絕佳選擇。

該LM5168E集成了高側和低側功率MOSFET，可提供高達0.3A的輸出電流。恒定導通時間 （COT） 控制架構提供幾乎恒定的開關頻率，并具有出色的負載和線路瞬態響應。該LM5168E提供自動模式版本，可實現超低 IQ 和二極管仿真模式作，以實現高輕負載效率。
*附件：lm5168e.pdf

特性

• 專為在堅固耐用的應用中提供可靠性而設計
  • 6V 至 115V 寬輸入電壓范圍
  • –55°C 至 +150°C 結溫范圍
  • 固定的 3ms 內部軟啟動定時器
  • 峰值和谷值限流保護
  • 輸入 UVLO 和熱關斷保護
• 專為可擴展的工業電源和電池組而設計
  • 50ns 的最小開斷時間
  • 1MHz 可調開關頻率
  • 二極管仿真可實現高輕載效率
  • 自動模式下的 10μA 睡眠電流
  • 3μA關斷靜態電流
  • 與 LM5164、LM5163 和 LM5013 引腳兼容
  • 與 LM5017 和 LM34927 類似的引腳排列和功能
• 集成可減小設計尺寸和成本
  • COT模式控制架構
  • 集成 1.9Ω NFET 降壓開關
  • 集成 0.71Ω NFET 同步整流器
  • 1.2V 內部基準電壓源
  • 無環路補償組件
  • 內部VCC偏置穩壓器和引導二極管
  • 漏極開路電源良好指示燈
  • 封裝：SOIC PowerPAD-8? 集成電路封裝，引腳間距為 1.27mm

參數

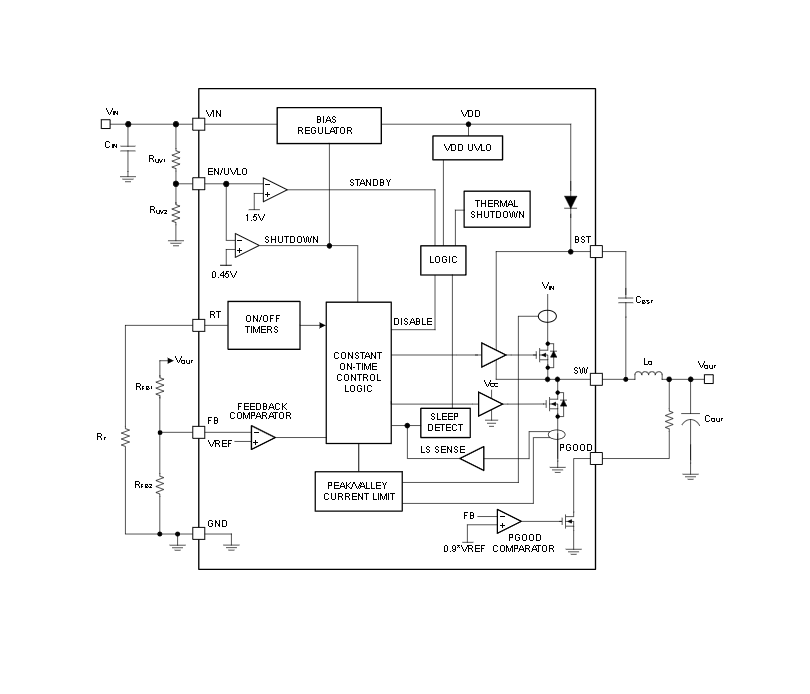

方框圖

?1. 核心特性?

• ?寬輸入電壓范圍?：6V至115V，支持嚴苛工業環境及高電池組應用
• ?高可靠性設計?：
  • 工作溫度范圍-55°C至+150°C
  • 內置3ms軟啟動、峰值/谷值電流限制、輸入欠壓鎖閉(UVLO)及熱關斷保護
• ?高效能集成?：
  • 集成1.9Ω高邊NFET和0.71Ω同步整流NFET
  • 恒定導通時間(COT)控制架構，無需環路補償元件
  • 輕載時二極管仿真模式(DEM)提升效率，睡眠模式電流低至10μA

?2. 關鍵應用領域?

• 航天（太陽能電源、儲能系統）
• 國防（智能彈藥、執行器）
• 航空電子（傳感器成像、雷達）

?3. 功能模塊詳解?

• ?控制架構?：
  • COT控制實現準固定頻率，50ns最小導通時間支持高降壓比
  • 輕載時自動切換至DEM模式，降低開關損耗
• ?保護機制?：
  • 智能限流（峰值0.42A/谷值0.34A）及64ms打嗝保護
  • 175°C熱關斷（10°C遲滯）
• ?引腳功能?：
  • EN/UVLO引腳支持精確啟停及輸入欠壓編程
  • PGOOD開漏輸出指示穩壓狀態

?4. 典型應用設計?

• ?外圍元件要求?：
  • 2.2nF BST電容（X7R材質）、RT電阻設定開關頻率（例：24.9kΩ對應500kHz）
  • 輸出需≥20mV紋波以維持COT穩定性
• ?布局建議?：
  • 優先低阻抗路徑連接VIN/SW，EP焊盤接大面積銅層散熱

?5. 性能數據?

• ?效率曲線?：12V輸出時，24V輸入效率達90%（負載0.3A）
• ?電氣參數?：
  • 參考電壓1.2V±1.5%
  • 休眠模式靜態電流3μA（關斷狀態）

?6. 文檔結構?

• 包含特性、應用、引腳定義、電氣規格、功能模式及典型電路設計，附效率曲線與熱阻數據。
