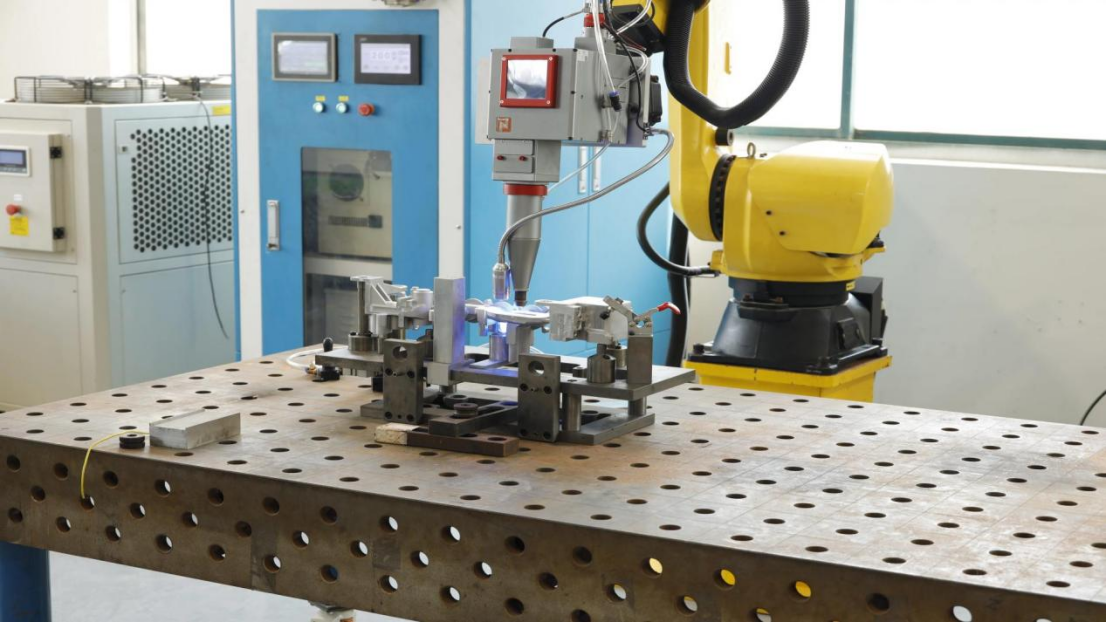

在自動化激光焊接設備中，高精度的運動控制是實現高質量焊接的關鍵。系統通常包含多臺伺服驅動器，用于控制機器人關節或送絲機構，而上層PLC需實時協調這些部件。然而，現場往往存在不同協議的設備混用情況，例如伺服驅動器可能僅支持Modbus RTU接口，而主控PLC（如西門子S7-300/1500系列）常采用PROFIBUS DP網絡。這時，通過疆鴻智能Modbus RTU主站轉PROFIBUS DP從站的網關設備，成為實現系統無縫集成的關鍵技術。

系統架構與通信需求

典型的激光焊接系統由西門子PLC作為主站，負責焊接路徑規劃與工藝參數管理。PROFIBUS DP網絡作為主干，連接遠程I/O、人機界面等高速設備。同時，部分伺服驅動器（如某些國產或日系品牌）具備Modbus RTU接口，常用于實現轉速、位置等控制。若直接連接，協議不兼容將導致PLC無法直接訪問伺服驅動器。

解決方案是在PLC與伺服驅動器之間部署協議轉換網關。該網關在PROFIBUS DP側作為從站，被PLC識別為一個智能從站設備；在Modbus RTU側作為主站，主動輪詢連接的多臺伺服驅動器。網關內部實現協議映射，將PLC下發的PROFIBUS數據幀轉換為Modbus RTU指令，并返回伺服狀態數據。

網關配置與數據映射

工程實施中，網關的配置是關鍵環節。以一款典型網關為例，首先需在西門子STEP 7或TIA Portal中安裝其GSD文件，定義從站模塊結構。例如，分配64字節輸入/輸出區域，對應伺服的控制字、目標位置、實際轉速等參數。

在網關配置軟件中，需設定Modbus RTU參數（波特率、校驗位等），并為每個伺服驅動器分配Modbus寄存器地址映射到PROFIBUS數據的偏移量。例如，將伺服狀態字（保持寄存器40001）映射到PROFIBUS輸入字節0-1，將PLC控制字（線圈寄存器00001）映射到輸出字節0-1。這種映射需確保數據格式一致，如32位整數需處理字節序。

伺服控制實現

通過網關，PLC可實現對伺服的精確控制。以焊接路徑動態調整為例：PLC根據視覺系統反饋的焊縫偏差，計算伺服需補償?shù)奈灰屏?，通過PROFIBUS寫入網關輸出區域。網關實時將其轉換為Modbus RTU寫指令發送至伺服，驅動電機微調。同時，伺服的實際位置和故障狀態通過網關上傳至PLC，形成閉環控制。

調試時需注意時序問題。Modbus RTU的輪詢周期可能長于PROFIBUS DP循環，因此需合理設置網關的輪詢間隔，避免數據延遲影響焊接精度。通常建議對關鍵參數（如急停信號）使用單獨映射通道，并啟用網關的看門狗功能，監測通信中斷。

應用優勢與總結

該方案顯著降低了系統集成復雜度。工程師無需修改PLC主程序即可接入Modbus RTU設備，保留了PROFIBUS DP的高速性和可靠性。在實際激光焊接設備中，這種架構支持了多軸同步控制，確保了焊接軌跡的精確性和工藝一致性。

通過協議轉換網關，異構網絡得以協同工作，體現了工業通信系統設計的靈活性。這種實踐不僅適用于激光焊接，也為其他自動化設備整合不同協議提供了可靠路徑。
