?1. 核心特性?

• ?多通道驅動?：4通道恒定電流輸出，支持RGBW LED，單通道電流范圍0.1mA至51mA（8%設備間誤差，3%通道間誤差）。
• ?低功耗設計?：關機模式電流0.1μA（典型值），待機22μA，激活模式0.15mA（無輸出時）。
• ?雙模調光?：
  • ?模擬調光?：全局1位最大電流（25.5mA/51mA）和獨立8位點電流（DC）控制。
  • ?PWM調光?：23kHz無噪聲頻率，支持8位線性/指數曲線調光。
• ?自主動畫引擎?：內置4個可配置動畫單元，支持淡入淡出、呼吸燈等效果，減輕主控負載。
• ?即時閃爍功能?：OUT0通道支持上電后自動閃爍（默認周期2.4s），無需I2C指令。

?2. 電氣參數?

• ?工作電壓?：2.5V至5.5V，邏輯引腳兼容1.8V/3.3V/5V。
• ?熱管理?：熱關斷閾值150°C（滯后15°C），ESD防護4kV HBM/1.5kV CDM。
• ?時序要求?：I2C接口支持標準模式（100kHz）、快速模式（400kHz）和快速模式+（1MHz）。

?3. 應用場景?

• 消費電子（VR頭顯、游戲外設、耳機、智能音箱等）。
• 網絡設備（Wi-Fi接入點）、視頻門鈴、會議系統等。

?4. 封裝與配置?

• ?封裝?：1.36×0.8mm DSBGA-8（0.35mm間距），工作溫度-40°C至125°C。
• ?寄存器控制?：通過I2C接口（地址0x2C）配置動畫模式、調光參數及保護功能。

?5. 保護機制?

• 欠壓鎖定（UVLO）、熱關斷（TSD）及ESD防護，確保設備可靠性。

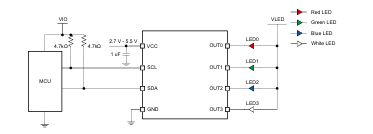

?6. 典型應用電路?

• 簡化原理圖顯示VCC需接1μF去耦電容，LED串聯于OUTx與VLED之間，支持即時閃爍功能（OUT0默認連接紅色LED）。


*附件：lp5814i.pdf
