TPS7H4104和TPS7H4102為7V、每通道3A、多通道、峰值電流模式、同步降壓轉換器，經過優化，適用于區域敏感的空間環境應用。該器件集成了四個 （TPS7H4104） 或兩個 （TPS7H4102） 個相同的通道，可用于將電源輸入電壓降壓為每相高達 3A 的獨立電壓，或交錯以將輸出電流增加至 12A （TPS7H4104） 或 6A （TPS7H4102）。

每個通道都集成了具有可編程軟啟動和斜率補償?shù)母邆?cè)和低側功率MOSFET。此外，還提供每通道電源良好標志和使能信號。該TPS7H4104還集成了一個輸入 （EN_SEQ），用于創建順序上電和反向降電序列。

包括各種電流限制機制，可在故障條件下實現穩健的電流限制。當芯片溫度超過熱限制時，熱關斷會禁用器件。
*附件：tps7h4102-sep.pdf

特性

• 表征總電離劑量 （TID）
  • 高達 100krad（Si） 的輻射硬度保證 （RHA） 可用性
• 單事件效應 （SEE） 表征
  • 單事件閂鎖 （SEL）、單事件燒毀 （SEB） 和單事件柵極破裂 （SEGR） 不受線性能量轉移 （LET） = 75MeV-cm2/mg 的影響
  • 單事件功能中斷 （SEFI） 和單事件瞬態 （SET） 表征高達 LET = 75MeV-cm2/mg
• 輸入電壓范圍為 3V 至 7V
• 每通道最大輸出電流高達 3A，通道并聯時更高
• 在 VIN = 5V、VOUT = 1.8V、IOUT = 1A 時，典型效率為 91.1% （典型值），fSW = 500kHz
• 集成62mΩ （HS）和55mΩ （LS） MOSFET（典型值，VIN = 5V）
• 靈活的開關頻率：
  • 100kHz至1MHz，內部振蕩器
  • 外部同步能力
• 599.48mV ± 1%的精確基準電壓源（線路、溫度和TID）
• 單調啟動到預偏置輸出
• 每通道 （CHx）
  • 可調斜率補償 （RSCx）
  • 可調節軟啟動 （SS_TRx）
  • 欠壓和過壓電源良好輸出監控器 （PWRGDx）
  • 輸入使能 （ENx）
• 使用 EN_SEQ 時向上排序和向下順序反向排序（僅對 TPS7H4104 有效）
• 塑料包裝的廢氣經過 ASTM E595 測試
• 提供軍用（–55°C 至 125°C）溫度范圍

參數

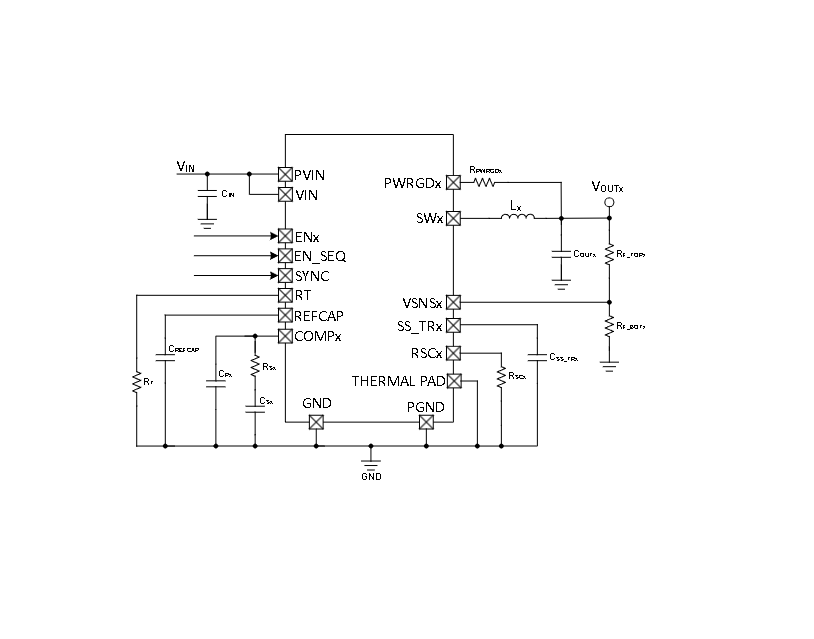

方框圖

?1. 產品概述?
TPS7H4104-SEP（4通道）和TPS7H4102-SEP（2通道）是面向太空應用的輻射硬化多通道同步降壓轉換器，具有以下核心特性：

• ?輸入電壓范圍?：3V至7V
• ?輸出電流?：每通道3A（可并聯提升至12A/6A）
• ?輻射耐受性?：
  • 總電離劑量（TID）達100krad(Si)
  • 抗單粒子效應（SEE），包括閂鎖（SEL）、燒毀（SEB）和柵極擊穿（SEGR）
• ?效率?：典型值91.1%（5V輸入，1.8V輸出，1A負載）

?2. 關鍵特性?

• ?集成MOSFET?：高邊62mΩ、低邊55mΩ（典型值）
• ?靈活開關頻率?：100kHz至1MHz（支持外部同步）
• ?精準電壓基準?：599.48mV ±1%（全工況）
• ?功能配置?：
  • 可調軟啟動（SS_TRx）和斜率補償（RSCx）
  • 電源良好監測（PWRGDx）和獨立使能控制（ENx）
• ?序列控制?：TPS7H4104支持通道順序啟停（EN_SEQ引腳）

?3. 應用場景?

• 衛星負載點電源（POL）
• 航天器電力系統（EPS）
• 抗輻射電源設計

?4. 封裝與型號?

• ?封裝?：64引腳HTQFP（10mm×10mm）
• ?型號選項?：| 型號 | 通道數 | 輻射等級 | 適用環境 |
  | --------------- | -------- | -------------------------------- | -------------- |
  | TPS7H4104-SEP | 4 | 100krad(Si), LET=75MeV-cm2/mg | 太空增強塑料 |
  | TPS7H4102-SEP | 2 | 同左 | 同左 |

?5. 電氣參數?

• ?絕對最大額定值?：輸入電壓7.5V，工作溫度-55°C至125°C
• ?保護機制?：過流保護、熱關斷（閾值163°C）
• ?典型效率曲線?：詳見文檔第6.7節（覆蓋不同輸入/輸出電壓組合）
