TPS7H401x 器件是 14V 同步降壓轉換器，針對太空環境進行了優化。TPS7H4012是6A設備，TPS7H4013是3A設備。峰值電流模式轉換器具有良好的瞬態性能和更少的元件數量，具有高效率。

TPS7H401x 的寬電壓范圍使其能夠用作負載點穩壓器，直接從 12V 或 5V 電源軌進行轉換。輸出電壓?jiǎn)?dòng)斜坡由SS_TR引腳控制?？梢允褂肊N和PWRGD引腳進行電源排序。
*附件：tps7h4012-sep.pdf

此外，還包括各種功能，例如每個器件的優化電流限制、靈活的開關頻率和可配置的補償。

特性

• 表征總電離劑量 （TID）
  • 高達 100krad（Si） 的輻射硬度保證 （RHA） 可用性
• 單事件效應 （SEE） 特征
  • 單事件閂鎖 （SEL）、單事件燒毀 （SEB） 和單事件柵極破裂 （SEGR） 不受線性能量轉移 （LET） = 75MeV-cm2/mg 的影響
  • 單事件功能中斷 （SEFI） 和單事件瞬態 （SET） 表征高達 LET = 75MeV-cm2/mg
• 輸入電壓范圍為 4.5V 至 14V
• 6A （TPS7H4012） 或 3A （TPS7H4013） 最大輸出電流
• 高效率（VIN = 12V、VOUT = 3.3V、fSW = 500kHz 的典型值）
  • 88A時為1%
  • 92A 時為 3%
  • 6A 時為 91%
• 集成33mΩ （HS）和27mΩ （LS） MOSFET（典型值為12V）
• 靈活的開關頻率選項：
  • 100kHz 至 1MHz，精確（±15% 或更好），可調內部振蕩器
  • 100kHz至1MHz外部同步能力
• 0.6V ± 0.83% 基準電壓源，包括線路、溫度和輻射
• 支持啟動到預偏置輸出
• 可調節斜率補償和軟啟動
• 用于電源排序的可調輸入使能和電源良好輸出
• 用于欠壓和過壓的電源良好輸出監控器
• 支持反相降壓-升壓拓?fù)?/li>
• 塑料包裝的廢氣經過 ASTM E595 測試
• 提供軍用（–55°C 至 125°C）溫度范圍

參數

方框圖

?1. 產品概述?
TPS7H4012-SEP和TPS7H4013-SEP是德州儀器（TI）推出的輻射硬化同步降壓轉換器，分別支持6A和3A最大輸出電流，輸入電壓范圍為4.5V至14V。專為太空環境設計，具有抗輻射特性，適用于衛星電源系統、通信載荷等關鍵應用。

?2. 核心特性?

• ?抗輻射性能?：
  • 總電離劑量（TID）耐受達100krad(Si)。
  • 單粒子效應（SEE）免疫，包括閂鎖（SEL）、燒毀（SEB）等，線性能量傳輸（LET）閾值達75MeV-cm2/mg。
• ?高效能設計?：
  • 集成33mΩ（高側）和27mΩ（低側）MOSFET，典型效率達92%（12V輸入，3.3V輸出，500kHz）。
  • 支持100kHz至1MHz可調開關頻率，支持外部同步。
• ?功能豐富?：
  • 0.6V±0.83%高精度電壓基準，支持預偏置啟動。
  • 可調軟啟動、斜率補償、電源序列控制（通過EN/PWRGD引腳）。

?3. 應用場景?

• 衛星點負載電源（POL）。
• 雷達成像載荷、航天器電力系統（EPS）。
• 其他需要抗輻射的電源設計。

?4. 封裝與型號?

• ?封裝選項?：
  • 20引腳陶瓷HLC封裝（7.84mm×12.93mm）。
  • 44引腳塑料HTSSOP封裝（6.10mm×14.00mm，質量218mg）。
• ?型號分類?：
  • TPS7H4012-SEP（6A）、TPS7H4013-SEP（3A），分輻射硬化（Rad-hard）和輻射耐受（Rad-tolerant）版本。

?5. 關鍵參數?

• ?電氣特性?：
  • UVLO閾值：PVIN為3.4V（典型值），VIN為3.6V（典型值）。
  • 工作溫度范圍：-55°C至125°C（軍用級）。
• ?熱性能?：
  • 陶瓷封裝結至環境熱阻（RθJA）22.3°C/W，塑料封裝21.1°C/W。

?6. 設計支持?

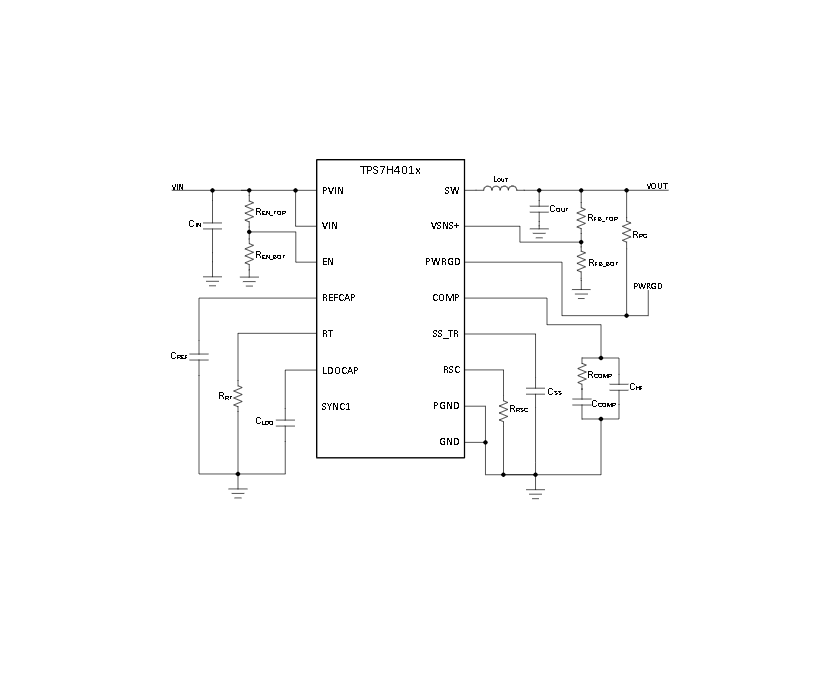

• 提供典型應用電路、布局指南及補償設計建議。
• 支持反相降壓-升壓拓?fù)?，適用于靈活電源架構。
