BM63373S-VC是將柵極驅動器、自舉二極管、IGBT、再生用快速反向恢復二極管一體化封裝的智能電源模塊（IPM）。集成 600V/10AIGBT、柵極驅動器（HVIC/LVIC）、自舉二極管、續流二極管及完整保護電路，核心優勢在于低功耗特性、緊湊封裝設計與全場景故障防護，適配空調壓縮機、洗衣機電機、冰箱電機等家電輕載及工業微功率電機驅動需求。

*附件：BM63373S-VC.pdf

主要規格

型號 | BM63373S-VC

封裝 | HSDIP25VC

包裝形態 | Tube

包裝數量 | 60

最小獨立包裝數量 | 12

RoHS | Yes

特點：

• 三相直流 / 交流逆變器
• 600V/10A
• 低端 IGBT 發射極開路
• 內置自舉二極管
• 高端 IGBT 柵極驅動器（HVIC）：采用 SOI（絕緣體上硅）工藝，具備驅動電路、高壓電平轉換、自舉二極管電流限制、控制電源欠壓鎖定（UVLO）功能
• 低端 IGBT 柵極驅動器（LVIC）：具備驅動電路、短路電流保護（SCP）、控制電源欠壓鎖定（UVLO）、熱關斷（TSD）、模擬信號溫度輸出（VOT）功能
• 故障信號（LVIC）：對應低端 IGBT 短路電流保護（SCP）、熱關斷（TSD）、欠壓鎖定（UVLO）故障
• 輸入接口支持 3.3V、5V 電平
• 獲 UL 認證：UL1557 文件號 E468261

典型應用電路

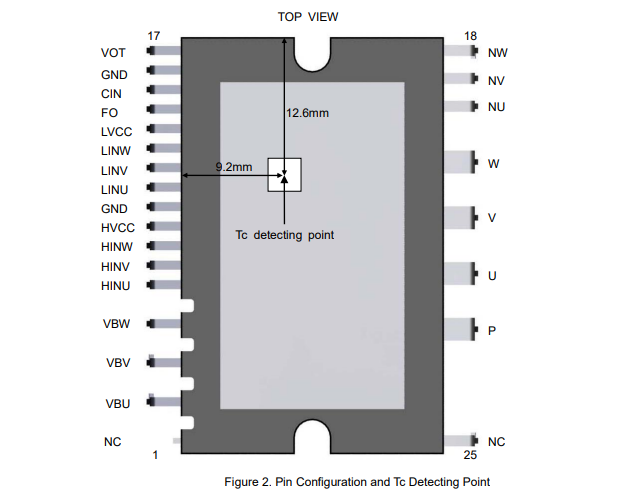

引腳配置

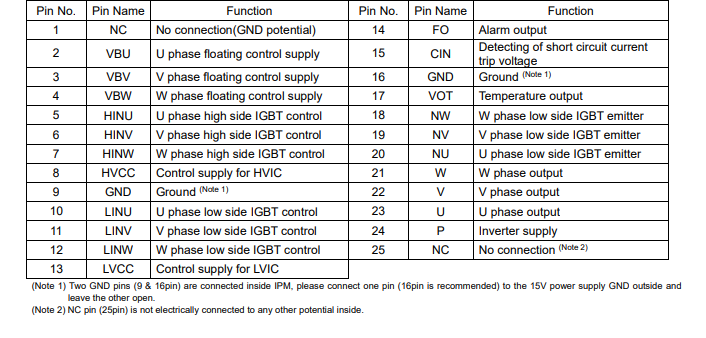

引腳說明

核心功能解析：關鍵模塊工作原理

1. 驅動架構：HVIC 與 LVIC 協同控制

• 高邊驅動（HVIC） ：通過內置自舉二極管從 HVCC 取電，為 U/V/W 相高邊 IGBT 提供懸浮供電（VBU/VBV/VBW），當 VBS<10V（UVLO 觸發）時關斷高邊 IGBT，避免低壓驅動失效；
• 低邊驅動（LVIC） ：接收 MCU 的 LINU/LINV/LINW 控制信號，驅動低邊 IGBT，核心保護功能包括：
  • 短路保護（SCP） ：CIN 引腳檢測到電壓 > 0.48V（典型值）時，2μs 內軟關斷低邊 IGBT，F(xiàn)O 引腳輸出 45μs 故障信號；
  • 熱關斷（TSD） ：LVIC 溫度 > 130°C（典型值）時，關斷低邊 IGBT，F(xiàn)O 輸出 180μs 故障信號，溫度降至 110°C（130°C-20°C 滯回）后可恢復；
  • 欠壓鎖定（UVLO） ：LVCC<11.5V（典型值）時關斷低邊 IGBT，F(xiàn)O 輸出 90μs 故障信號，防止低壓下驅動能力不足導致 IGBT 損壞。

2. 溫度監測與故障反饋

• 模擬溫度輸出（VOT） ：LVIC 溫度變化時，VOT 引腳輸出對應模擬電壓（25°C 時 1.13V、90°C 時 2.77V），需 MCU 通過 A/D 采集，超溫時主動停止 IPM（TSD 為被動保護，無法應對電機堵轉等快速溫升）；
• 故障信號（FO） ：開漏輸出，需通過 10kΩ 電阻上拉至 5V/15V，不同故障對應不同輸出時長（SCP：45μs、UVLO：90μs、TSD：180μs），便于 MCU 區分故障類型，快速定位問題。

總結

ROHM BM63373S-VC 系列 IPM 以 “輕載優化 + 全保護 + 緊湊設計” 為核心競爭力，通過 10A 低功率 IGBT 與簡化散熱需求，適配家電與工業輕載電機驅動場景。選型時需根據 PCB 布線空間選擇引腳排列（VA/VC），設計中重點關注電源防護與布線優化，可充分發揮其在輕載電機控制場景的可靠性與成本優勢，縮短產品開發周期，同時滿足能效與安規要求。
