TPS6289x-Q1 器件是一系列引腳對引腳 30A、40A 和 50A 同步降壓 DC/DC 轉換器，具有 I2C 接口和差分遠程檢測。低電阻電源開關在高環境溫度下允許高達 50A 的連續輸出電流。這些器件可以在堆疊模式下運行，以提供更高的輸出電流或?qū)⒐姆稚⒌蕉鄠€(gè)器件。在堆疊作中，轉換器頻率是同步的，共享一個公共的補償信號，并將相位移位以數百安培的電源負載。TPS6289x-Q1 系列采用固定頻率 DCS 控制方案，具有可調開關頻率和可調環路補償功能。高開關頻率和環路帶寬針對薄型和小尺寸電感器以及低輸出電容進行了優化。器件可以在省電模式 （PSM） 下運行以實現最高效率，或在強制 PWM 模式下運行以獲得最佳瞬態性能和最低輸出電壓紋波。I2C 兼容接口提供多種控制、監控和警告功能，包括輸入電壓、輸出電壓、輸出電流和溫度的遙測數據。四個 SET 引腳可用于在啟動前對默認設置進行編程。
*附件：tps62893-q1.pdf

特性

• 符合 AEC-Q100 標準，適用于汽車應用
  • 器件溫度等級 1：–40°C 至 125°C TA
  • –40°C 至 150°C 結溫范圍
• 功能安全功能
  • 可用于幫助功能安全系統設計的文檔
• 輸入電壓范圍：2.8V 至 6V
• ±0.5%的輸出電壓精度
• 輸出電壓范圍為 0.4V 至 1.0V
• 1.8mΩ 和 0.7mΩ 內部功率 MOSFET
• 外部補償
• 可選堆疊作，可提高輸出電流能力
• 開關頻率可調，范圍為 833kHz 至 3MHz（產品預覽）
• 外部同步
• 強制PWM或省電模式作
• 優化的負載瞬態作
• 固定頻率 DCS 控制
• 瞬態非同步模式
• 可調節的下垂補償
• 針對小型和薄型電感器進行了優化
• I2C 兼容接口，頻率高達 3.4MHz
• 差分遙感
• 熱預警和熱關斷
• 輸入和輸出過壓保護
• 輸出放電
• 可選擴頻時鐘
• VIN、Temp、VOUT 和 IOUT 的遙測
• 中斷輸出
• 電源良好輸出，帶窗口比較器，具有可調閾值
• 提供 5.0mm × 6.0mm VQFN 封裝

參數

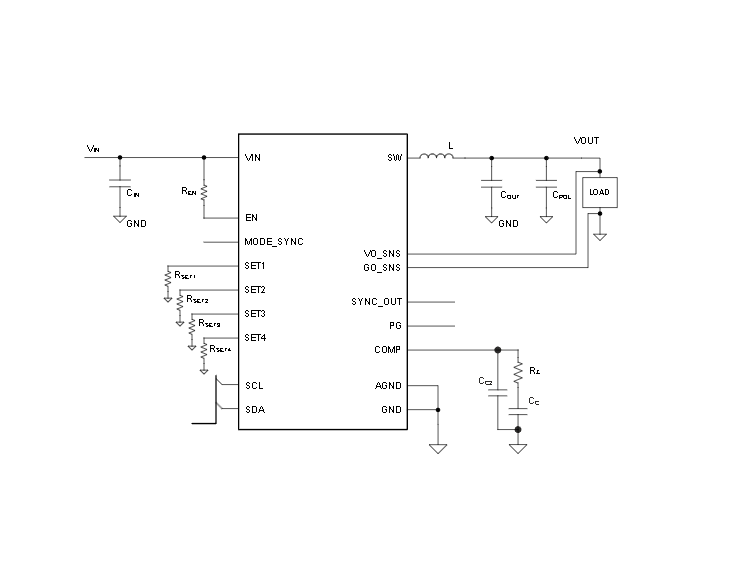

方框圖

?1. 核心特性?

• ?寬輸入電壓范圍?：2.8V至6V，適用于汽車電池系統。
• ?高輸出電流?：支持30A/40A/50A（型號區分），可通過堆疊模式擴展至數百安培。
• ?高精度調節?：輸出電壓范圍0.4V至1.0V，精度±0.5%。
• ?高效能設計?：
  • 超低內阻MOSFET（1.8mΩ/0.7mΩ）。
  • 可選強制PWM模式（低紋波）或節能模式（PSM，高效率）。
• ?靈活配置?：
  • 可調開關頻率（833kHz至3MHz，默認2.25MHz）。
  • 外部同步、擴頻調制（降低EMI）、動態電壓調節（通過I2C）。

?2. 關鍵功能?

• ?堆疊模式?：多器件并聯實現更高電流輸出，支持相位交錯以降低紋波。
• ?遠程監測?：
  • I2C接口（最高3.4MHz）提供輸入/輸出電壓、電流、溫度等遙測數據。
  • 可編程報警閾值（過壓、過熱等）。
• ?保護機制?：
  • 輸入/輸出過壓保護、熱關斷、真負載斷開（關機隔離）。
  • 瞬態非同步模式優化負載突變響應。

?3. 應用場景?

• ?汽車電子?：ADAS傳感器融合、環視ECU、混合儀表盤、車載信息娛樂系統。
• ?高密度電源設計?：需小尺寸、高電流的場合（如5G模塊、射頻功率放大器）。

?4. 封裝與配置?

• ?封裝?：5.0mm×6.0mm WQFN-FCRLF（20引腳），帶裸露焊盤散熱。
• ?配置選項?：
  • 4個SET引腳預設啟動參數（如輸出電壓、頻率）。
  • 支持差分遠端電壓檢測（提升穩壓精度）。

?5. 設計優勢?

• ?小型化?：優化高頻開關（3MHz）以減少電感/電容體積。
• ?功能安全?：符合AEC-Q100 Grade 1標準（-40°C至125°C），提供功能安全文檔支持。
• ?靈活補償?：外部補償網絡適配不同負載條件。
