LM656x5-Q1 是一系列汽車降壓轉換器，專為高效率、高功率密度和超低電磁干擾 （EMI） 而設計。轉換器可在 3V 至 65V（70V 瞬態< 100ms）的寬輸入電壓范圍內工作，從而減少了對外部輸入浪涌保護的需求。LM656x5-Q1 具有引腳可選的 3.3V 和 5V 固定輸出電壓，或采用可調節配置。低 EMI作通過最小化的環路電感和優化的開關節點轉換速率實現。引腳可選的 ±5% 或 ±10% 雙隨機擴頻 （DRSS） 通過三角和偽隨機調制的組合顯著降低峰值輻射，同時保持非常低的輸出電壓紋波。電流模式控制架構具有30ns的典型最小導通時間，可在高頻下實現高轉換比，并具有快速瞬態響應以及出色的負載和線路調節。
*附件：lm65635-q1.pdf

特性

• 符合 AEC-Q100 標準，適用于汽車應用：
  • 溫度等級 1：–40°C 至 +125°C，TA
• 寬輸入電壓范圍：3V至65V（70V瞬態<100ms）
  • 符合LV148/ISO21780要求
• 專為低 EMI 要求而設計
  • 促進 CISPR 25 5 類合規性
  • 模式引腳可配置 ±5% 或 ±10% 雙隨機擴頻，降低峰值輻射
  • 增強型 HotRod? QFN 封裝，具有對稱引腳排列
  • 開關頻率從 300kHz 到 2.2MHz
  • 引腳可配置的 AUTO 或 FPWM作
  • 內部補償、電流限制和TSD
• 低最小導通時間：40ns（最大）
  • 在2.2MHz時實現36VIN至3.3VOUT轉換
• 在所有負載下實現高效電源轉換

  • 24VIN、5VOUT、400kHz 時峰值效率為 94%

  • 空載時開關輸入電流為2.5μA
• 高功率密度
  • 3.6mm × 2.6mm，可潤濕側翼，20引腳封裝
  • 引腳兼容 36V LM654x0-Q1
  • ΘJA = 24.0°C/W （LM65645-Q1EVM）

參數

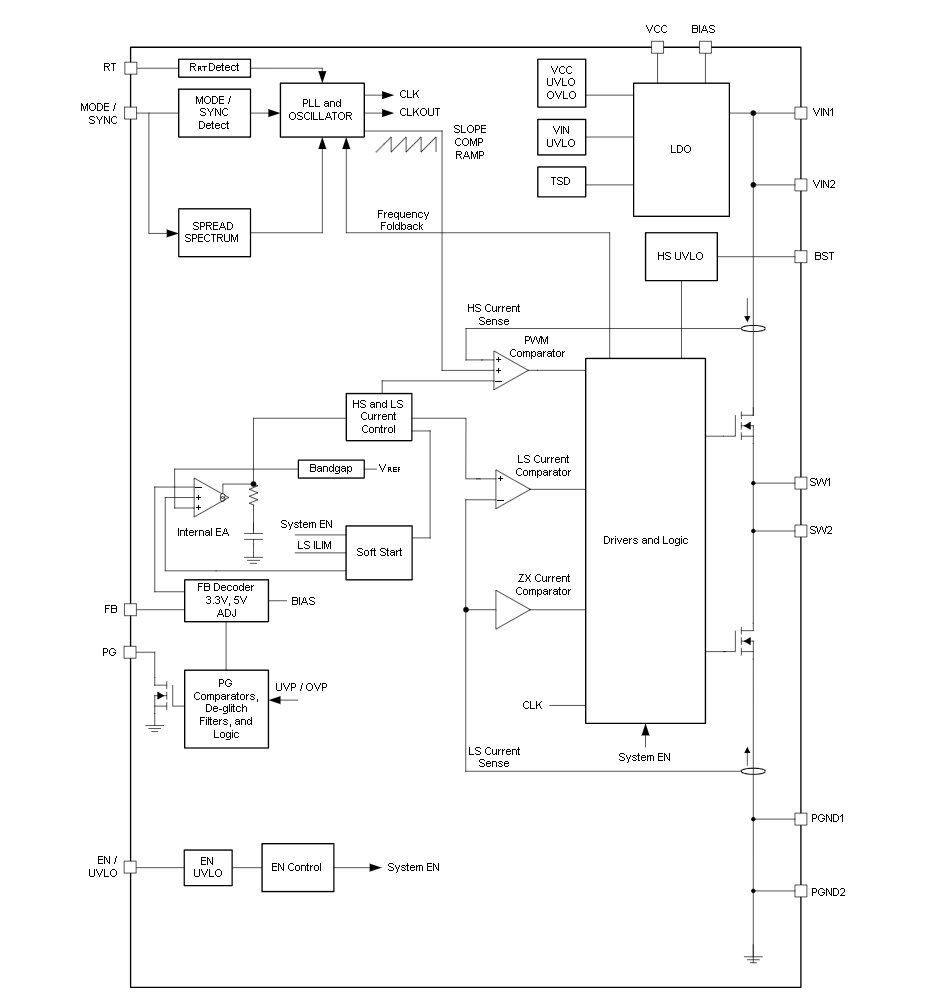

方框圖

?1. 產品概述?
LM656x5-Q1是德州儀器(TI)推出的汽車級高效同步降壓轉換器系列，包含LM65625-Q1(2.5A)、LM65635-Q1(3.5A)、LM65645-Q1(4.5A)三款型號。主要特點包括：

• ?寬輸入電壓范圍?：3V至65V（瞬態70V/100ms），符合LV148/ISO21780標準
• ?低EMI設計?：支持±5%/±10%雙隨機展頻(DRSS)，HotRod? QFN封裝優化布局對稱性
• ?高能效?：峰值效率>94%（24V輸入轉5V輸出/400kHz）
• ?高集成度?：3.6mm×2.6mm封裝，內置補償網絡和電流限制

?2. 關鍵特性?

• ?工作模式?：通過MODE/SYNC引腳可選AUTO模式（輕載時脈沖跳躍）或FPWM模式（強制PWM）
• ?頻率配置?：RT引腳支持300kHz-2.2MHz可調頻率，默認400kHz/2.2MHz固定選項
• ?輸出電壓?：引腳可配置固定3.3V/5V或通過外部分壓電阻調節（基準電壓0.8V）
• ?保護功能?：過流保護（峰值/谷值限流）、熱關斷（165°C觸發）、輸入欠壓鎖定(UVLO)

?3. 應用領域?

• 高級駕駛輔助系統(ADAS)
• 車載信息娛樂系統
• 新能源車電驅系統

?4. 引腳功能?

• ?核心控制引腳?：EN/UVLO（使能）、MODE/SYNC（模式/同步）、RT（頻率設置）
• ?電源引腳?：VIN1/VIN2（輸入）、BIAS（偏置供電）、SW1/SW2（開關節點）
• ?反饋引腳?：FB（電壓反饋）、PG（電源就緒指示）

?5. 電氣參數?

• ?轉換效率?：典型值94%@24V→5V/400kHz（見圖3-1效率曲線）
• ?靜態電流?：2.5μA（無負載時）
• ?電流限制?：4.5A型號峰值限流6.6A（典型值）
