1 網關概述：架起高速實時以太網與工業通用協議的橋梁

在工業自動化系統中，EtherCAT因其高速、高實時性的特性，在控制器與高性能驅動器、IO模塊間得到廣泛應用；而Modbus TCP則以其簡單、通用、成本低廉的優勢，在連接變頻器、流量計、溫度采集模塊等現場設備方面占據重要地位。三格電子推出的EtherCAT轉ModbusTCP網關，型號：SG-ECAT_S-TCP。正是為了解決這兩種協議之間的互聯互通難題而設計。

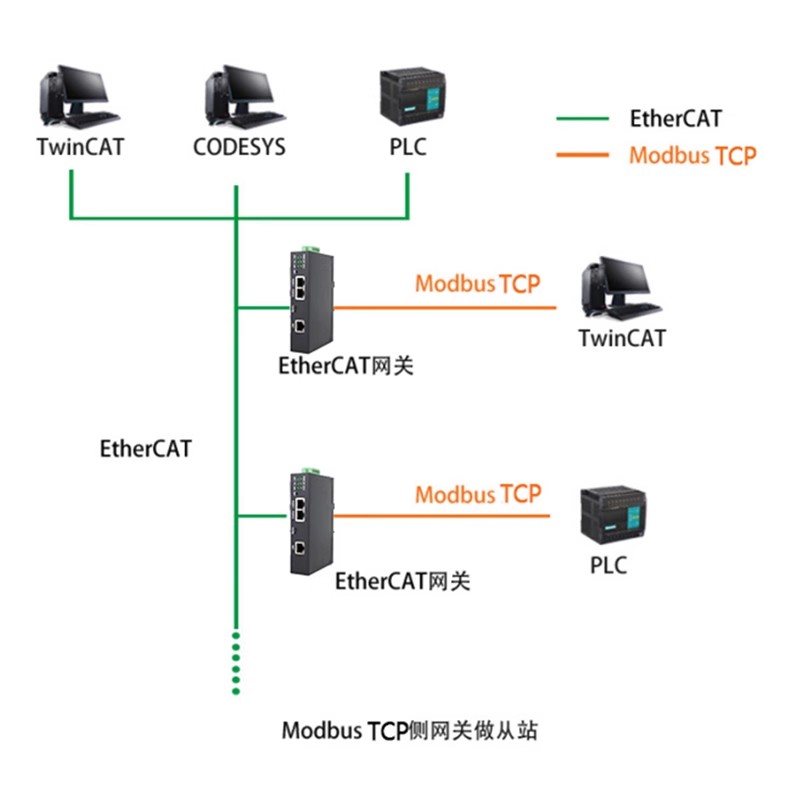

這款網關采用數據映射的核心工作方式，在EtherCAT側作為從站，連接TwinCAT、CodeSYS等主流PLC系統；在Modbus TCP側則可根據需要靈活配置為主站或從站，從而實現了EtherCAT網絡與Modbus TCP網絡之間的雙向數據透明傳輸。這使得用戶無需深入了解復雜的協議細節，即可快速實現系統集成，顯著降低了工程門檻和升級改造成本。

2 產品架構與工作原理

2.1 系統架構

三格電子的EtherCAT轉ModbusTCP網關采用經典的雙棧協議處理架構。其核心是在硬件平臺之上分別實現EtherCAT從站協議棧和Modbus TCP主/從站協議棧，通過內部的數據映射區進行數據交換。

2.2 工作原理與數據流

網關工作的核心是數據映射機制。其具體數據處理流程如下：

EtherCAT數據接收：網關的EtherCAT從站接口接收來自主站的周期性子報文。

協議解析與數據提取：專用芯片解析EtherCAT幀，將過程數據提取到輸入映射區。

數據轉換與重組：根據預設的映射規則，將數據重新組織成Modbus TCP請求幀格式。

Modbus TCP通信：網關作為主站時，主動向Modbus TCP從站設備發送請求；作為從站時，則等待并響應主站的請求。

反向數據流：Modbus TCP側接收到的數據，經過類似的反向處理過程，被更新到EtherCAT的輸出映射區，供下一個周期EtherCAT主站讀取。

這種設計實現了兩種協議之間的透明傳輸，用戶只需關注數據的源地址和目標地址的映射關系，無需關心底層的協議轉換細節。

3 硬件設計深度解析

3.1 核心硬件配置

EtherCAT從站芯片：網關采用AX58100作為EtherCAT從站專用芯片。該芯片專為工業實時以太網設計，支持FreeRUN模式，能夠高效處理EtherCAT協議，確保通信的實時性和確定性。

處理器與內存：為保證數據處理的效率，網關配備了性能充足的處理器和雙端口內存，用于實現EtherCAT過程數據與Modbus TCP數據區之間的高速交換。

3.2 接口與電源設計

通信接口：

EtherCAT接口：提供2個RJ45以太網接口，支持100BASE-TX，具備MDI/MDIX自檢測功能。需要注意的是，這兩個網口嚴格區分輸入和輸出，用于組成EtherCAT典型的鏈?zhǔn)酵負?，不能像普通交換機那樣隨意連接。

配置接口：提供一個獨立的配置口，用于連接電腦進行網關參數設置。

電源設計：網關采用9-36V寬電壓直流輸入，典型值為12V/70mA。支持雙電源冗余供電，并帶有過壓、過流保護功能，適應工業環境的嚴苛要求。電源接口支持壓線端子和圓頭電源兩種接法。

3.3 狀態指示與診斷

網關設計了六個LED指示燈，提供直觀的狀態診斷信息：

PWR：電源指示燈，常亮表示供電正常。

SYS：系統狀態燈，正常工作時閃爍。

OP：EtherCAT狀態指示燈，常亮表示網關已進入EtherCAT的OP狀態（操作狀態），與主站通信正常。

CAN（或類似通信指示）：用于指示Modbus TCP側的數據收發狀態。

此外，網關還設有恢復出廠設置按鍵。當配置錯誤導致工作異常時，可通過按住此按鍵后重新上電的方式清除當前所有配置，恢復到出廠默認狀態。

4 關鍵技術參數與性能指標

4.1 EtherCAT性能參數

協議支持：支持COE協議。

PDO數量：支持最多64個TPDO和64個RPDO。

數據容量：每個PDO可映射16個字節，故輸入和輸出數據最大各為1024字節。

工作模式：支持FreeRUN模式。

4.2 Modbus TCP性能參數

角色支持：可作為主站或從站。

連接數：作為主站時最多可連接7個Modbus TCP從站；作為從站時支持7個Modbus TCP主站連接。

支持的功能碼：全面支持01H、02H、03H、04H、05H、06H、0FH、10H等常用功能碼。

4.3 環境與電氣參數

工作溫度：-30~75℃。

工作濕度：5%~95%（無冷凝）。

安裝方式：支持DIN-35mm導軌安裝。

防護等級：典型為IP20。

5 典型應用場景與實戰價值

5.1 生產線控制系統集成

在現代化智能工廠中，高層控制系統（如基于EtherCAT的PLC）需要與底層執行設備（如支持Modbus TCP的變頻器、傳感器、機械手）進行數據交互。該網關能夠?qū)odbus TCP設備無縫集成到高速EtherCAT主干網絡中，打通信息流，實現集中監控與精準控制。

5.2 設備升級與改造

對于已擁有大量Modbus TCP設備但又希望引入高性能EtherCAT控制系統的企業，使用此網關是一種經濟高效的方案。它保護了現有設備投資，避免了全面更換帶來的高昂成本，實現了新舊系統的平穩過渡和協同工作。

5.3 數據采集與監控

在SCADA或MES系統中，網關可以作為Modbus TCP主站，輪詢收集多個從站設備（如電表、水表、溫度傳感器）的數據，然后通過EtherCAT網絡高效、實時地傳輸給上層監控平臺或數據中心，滿足實時數據采集的需求。

6 配置與使用指南

6.1 配置流程概要

硬件連接：正確連接電源，通過配置口將網關與PC相連。

軟件配置：

EtherCAT端：通過三格電子提供的ESI文件，在EtherCAT主站配置工具中導入網關的設備描述，并配置PDO映射。

Modbus TCP端：通過專用的網頁或配置軟件，設置IP地址、工作模式、數據映射表等參數。

下載配置：將配置好的參數下載到網關中。

系統連接與調試：將網關接入實際網絡，觀察指示燈狀態，進行通信測試。

6.2 配置要點與注意事項

EtherCAT端口順序：必須確保EtherCAT網絡的輸入端口連接上游設備，輸出端口連接下游設備，以形成正確的菊花鏈拓?fù)洹?/p>

數據映射對齊：務必保證EtherCAT PDO中的數據與Modbus TCP寄存器地址之間的映射關系一一對應且數據類型匹配。

網絡參數優化：根據實際網絡負載和實時性要求，合理設置Modbus TCP主站的輪詢周期和超時時間。

7 總結

三格電子的SG-ECAT_S-TCP網關是一款設計成熟、性能穩定的工業協議轉換設備。它通過高效的硬件設計和智能的數據映射機制，成功解決了EtherCAT與Modbus TCP之間的協議壁壘。其易于配置、穩定可靠的特點，使其在工業自動化系統集成、設備改造升級、數據采集監控等眾多場景中發揮著不可替代的作用，是構建數字化、智能化工廠的理想通信橋梁。

隨著工業互聯網的深入發展，此類協議轉換網關的價值將愈發凸顯，助力企業實現設備層、控制層、信息層的全面互聯互通。
