LMR71915和LMR71907同步降壓轉換器設計用于在較寬的輸入電壓范圍內進行調節，從而最大限度地減少對外部浪涌抑制組件的需求。30ns 的最小可控導通時間有助于實現較大的降壓轉換比，從而能夠從 48V 標稱輸入直接降壓到低壓軌，從而降低系統復雜性和設計成本。LMR719xx 可在低至 6V 的輸入電壓驟降期間工作，如果需要，占空比接近 100%，使該器件成為寬輸入電源范圍工業和高電池組應用的絕佳選擇。

通過集成高側和低側功率 MOSFET，LMR71915可提供高達 1.5A 的輸出電流，LMR71907可提供高達 0.75A 的輸出電流。恒定導通時間 （COT） 控制架構提供幾乎恒定的開關頻率，并具有出色的負載和線路瞬態響應。LMR719xx 提供 FPWM 或自動模式版本。FPWM模式在整個負載范圍內提供強制CCM作，支持隔離式Fly-Buck轉換器應用。自動模式支持超低 IQ 和二極管仿真模式作，以實現高輕載效率。
*附件：lmr71915.pdf

特性

• 專為在堅固耐用的應用中提供可靠性而設計
  • 6V 至 115V 的寬輸入電壓范圍
  • 結溫范圍：–40°C 至 +150°C
  • 固定的 3ms 內部軟啟動定時器
  • 峰值和谷值限流保護
  • 輸入 UVLO 和熱關斷保護
• 專為可擴展的工業電源和電池組而設計
  • 最小導通時間低至 30ns，最小關斷時間為 50ns
  • 開關頻率可調，最高可達1MHz
  • 二極管仿真可實現高輕載效率
  • 低靜態電流的自動模式（典型值為5μA）
  • 用于 Fly-Buck 轉換器功能的 FPWM
  • 1μA關斷靜態電流
  • 與 LM5169、LM5168、LM5164、LM5163 和 LM5013 引腳兼容
  • 與 LM5017 和 LM34927 類似的引腳排列和功能
• 集成可減小設計尺寸和成本
  • COT模式控制架構
  • 集成 0.7Ω NFET 降壓開關
  • 集成 0.35Ω NFET 同步整流器
  • 1V 內部基準電壓源
  • 無環路補償組件
  • 內部VCC偏置穩壓器和引導二極管
  • 漏極開路電源良好指示燈
  • SOIC PowerPAD-8? 集成電路封裝

參數

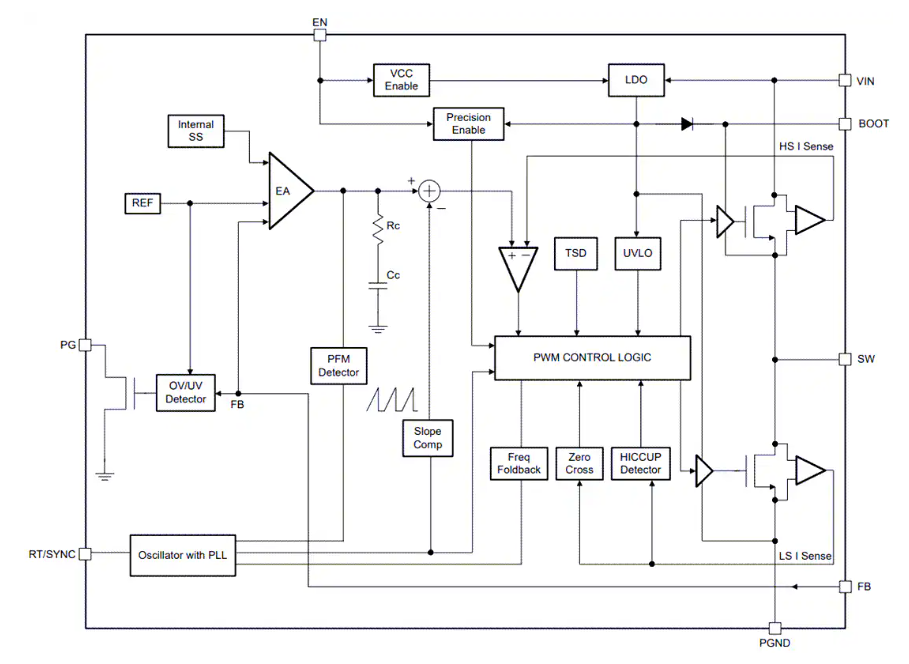

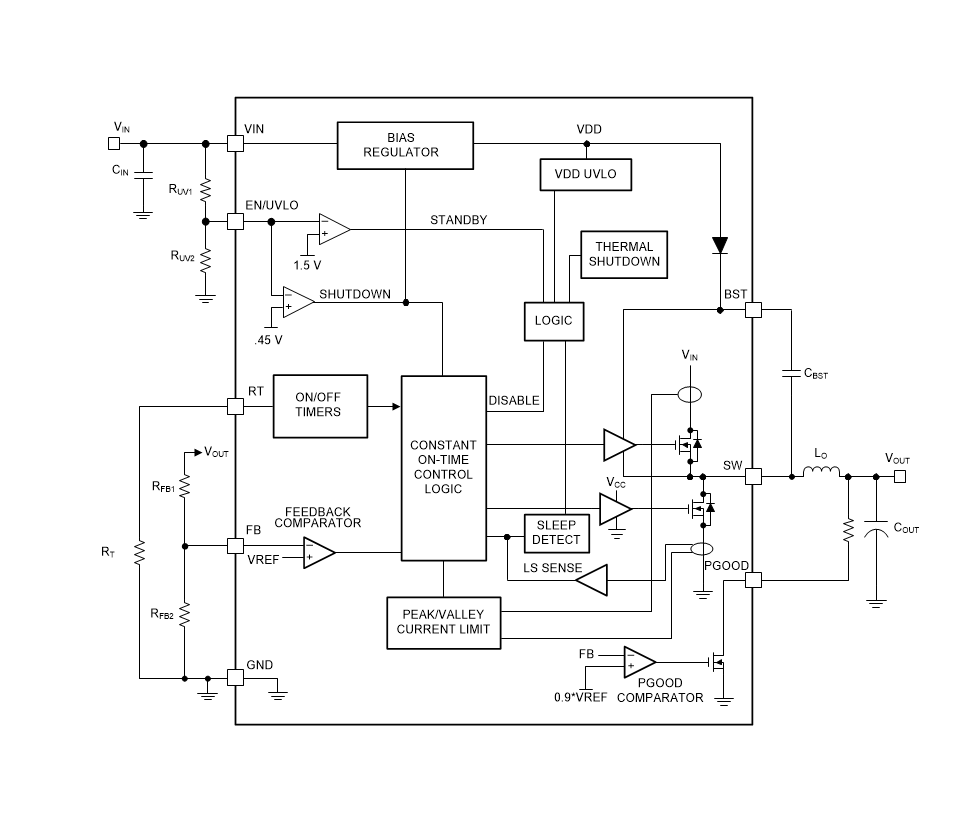

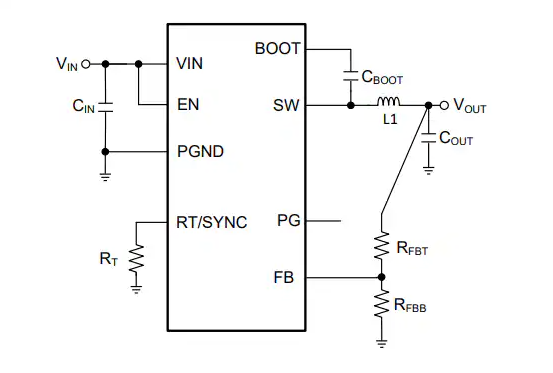

方框圖

?1. 核心特性?

• ?寬輸入電壓范圍?：6V至115V，支持工業高壓應用（如48V系統）及多節電池組（≥10S）。
• ?高可靠性設計?：
  • 工作溫度范圍：-40°C至+150°C。
  • 內置3ms軟啟動、峰值/谷值電流限制、輸入欠壓鎖定（UVLO）及熱關斷保護。
• ?高效能控制?：
  • 恒導通時間（COT）架構，支持30ns最小導通時間，實現高降壓比（如48V→低壓直降）。
  • 可選自動模式（輕載時5μA超低靜態電流）或FPWM模式（強制連續導通，支持Fly-Buck拓?fù)洌?/li>
• ?集成化設計?：
  • 內置0.7Ω高邊NMOS和0.35Ω低邊同步整流器，無需外部補償元件。
  • 8引腳SOIC PowerPAD封裝，簡化布局。

?2. 關鍵應用場景?

• 通信電源模塊、電機驅動、無人機。
• 工業電池組（電動自行車、滑板車等）及高電壓輸入系統（如PoE、電信設備）。

?3. 功能模式詳解?

• ?主動模式?：
  • ?CCM?（負載電流>電感紋波一半時固定頻率運行）。
  • ?輕載模式?：自動模式下啟用脈沖跳躍和二極管仿真（DEM），F(xiàn)PWM模式下全負載范圍強制CCM。
• ?保護機制?：
  • 智能限流（峰值1.1A/2.2A，谷值0.75A/1.5A）及短路hiccup保護（192ms重啟間隔）。
  • 熱關斷（175°C觸發，10°C遲滯恢復）。

?4. 典型電路設計?

• ?Fly-Buck?應用?：通過FPWM模式生成隔離/非隔離雙輸出（如12V主輸出+12V輔助輸出）。
• ?關鍵外圍元件?：
  • BST電容（2.2nF X7R陶瓷電容）。
  • RT電阻設定開關頻率（公式：RT = 2500×VOUT/FSW，單位kΩ）。

?5. 引腳與配置?

• ?EN/UVLO?：精密使能（1.5V閾值）及輸入U(xiǎn)VLO編程。
• ?PGOOD?：開漏輸出，指示輸出電壓是否達標（90%-95% VREF范圍）。

?6. 文檔結構?

• 包含特性、規格、功能框圖、應用電路及布局指南，覆蓋設計全流程需求。
