UCC21351-Q1 是一款隔離式雙通道柵極驅動器系列，具有可編程死區時間和寬溫度范圍。它采用 4A 峰源電流和 6A 峰灌電流設計，可驅動功率 MOSFET、SiC 和 IGBT 晶體管。

UCC21351-Q1 可配置為兩個低側驅動器、兩個高側驅動器或一個半橋驅動器。輸入側通過3kVRMS隔離柵與兩個輸出驅動器隔離，共模瞬態抗擾度（CMTI）最小為125V/ns。

保護功能包括：電阻可編程死區時間、同時關閉兩個輸出的禁用功能，以及集成的去毛刺濾波器，可抑制短于 5ns 的輸入瞬變。所有電源均具有 UVLO 保護。
*附件：ucc21351-q1.pdf

憑借所有這些高級功能，UCC21351-Q1 器件可在各種電源應用中實現高效率、高功率密度和魯棒性。

特性

• 通用：雙低側、雙高側或半橋驅動器
• AEC-Q100 認證，結果如下
  • 設備溫度等級 1
• 結溫范圍 –40 至 +150°C
• 高達 4A 峰值源和 6A 峰值灌電流輸出
• 共模瞬態抗擾度 （CMTI） 大于 125V/ns
• 高達 25V VDD 輸出驅動電源
  • 12V 和 17V VDD UVLO 選項
• 切換參數：
  • 33ns典型傳播延遲
  • 5ns 最大脈寬失真
  • 最大VDD上電延遲為10μs
• 適用于所有電源的 UVLO 保護
• 快速使能電源排序

參數

方框圖

?1. 核心特性?

• ?高驅動能力?：4A峰值源電流/6A峰值灌電流輸出，支持MOSFET、SiC和IGBT驅動。
• ?隔離設計?：3kVRMS隔離屏障，CMTI >125V/ns，確保高低壓側安全隔離。
• ?靈活配置?：可配置為雙低側、雙高側或半橋驅動器。
• ?保護功能?：
  • 可編程死區時間（通過DT引腳電阻設置）。
  • 集成去毛刺濾波器（抑制<5ns的輸入瞬態）。
  • 所有電源均帶UVLO保護（VDD/VCCI）。
• ?快速響應?：傳播延遲33ns（典型值），脈寬失真<5ns。

?2. 關鍵參數?

• ?電源要求?：
  • ?VCCI?（輸入側）：3.0V–5.5V（UVLO閾值2.7V/2.5V）。
  • ?VDD?（輸出側）：
    • 12V UVLO選項：13.5V–25V（開啟閾值12.5V，關閉閾值11.5V）。
    • 17V UVLO選項：19V–25V（開啟閾值17.6V，關閉閾值16.6V）。
• ?溫度范圍?：-40°C至+150°C（AEC-Q100 Grade 1認證）。
• ?封裝?：14引腳SOIC（DWK），推薦布局需考慮散熱（RθJA=74.1°C/W）。

?3. 功能描述?

• ?輸入邏輯?：
  • INA/INB/EN引腳兼容TTL/CMOS電平，內置下拉電阻（90kΩ典型值）。
  • EN引腳高電平啟用輸出，低電平強制關閉（建議懸空時接VCCI抗噪）。
• ?死區控制?：
  • DT引腳懸空或接VCCI：禁用死區（輸出可重疊）。
  • DT接電阻（1.7kΩ–100kΩ）：設定死區時間（公式：DT(ns)=8.6×RDT(kΩ)+13）。
• ?主動下拉?：UVLO時輸出鉗位至~1.5V，防止功率管誤開通。

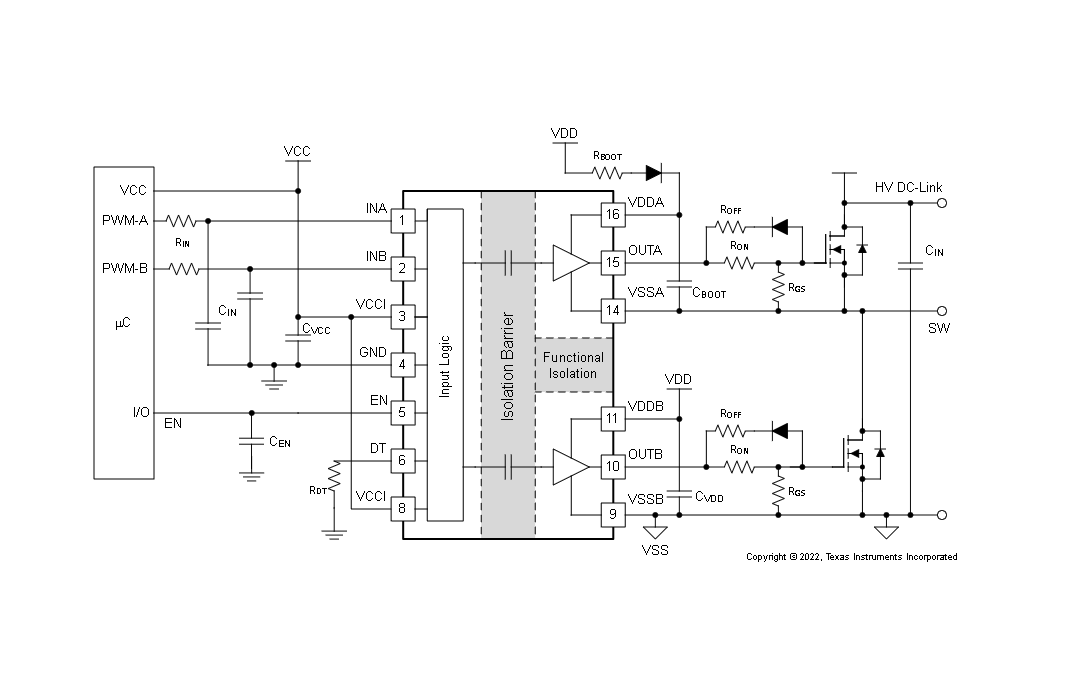

?4. 典型應用?

• ?汽車電子?：車載充電器（OBC）、HVAC系統、車身控制模塊。
• ?電源轉換?：高壓DC-DC變換器、半橋/全橋拓撲。
• ?布局建議?：
  • VDD/VSS旁路電容需低ESR/ESL，靠近器件放置。
  • 輸入信號線需加RC濾波（如INA/INB：R=10–100Ω，C=10–100pF）。

?5. 安全與認證?

• ?絕緣性能?：
  • 工作隔離電壓：1200V（重復峰值）、850V（持續RMS）。
  • 通過UL 1577、VDE 0884-17認證，污染等級2。
• ?熱管理?：單通道最大功耗450mW（需根據環境溫度降額使用）。
