< 引 言 >

隨著新能源汽車智能化進程加速，智能高邊開關憑借其智能化特性與全面的保護功能，在汽車市場廣泛應用。亞成微智能高邊開關系列產品順勢拓展，已成功落地商用車、乘用車及非道路工程機械領域的眾多客戶上車項目。

值得注意的是，部分客戶使用競品時遇到了一些異常現象，本文將對競品異常現象展開深度剖析，并闡述亞成微產品的技術優勢。

1. 應用背景與異?，F(xiàn)象

(1) 測試條件：

·供電電壓：VS=24V；

·驅動信號：IN端輸入5V/500Hz、

占空比50%的PWM信號；

·負載狀態：OUT端空載。

(2) 異常現象：

現象一：OUT輸出不跟隨IN控制的現象。

VOUT下降起始點延遲，導致VOUT=24V的占空比升至60%，與IN端50%的設定占空比不匹配。

現象二：關斷總時間延長

VOUT下降沿平緩，開始關斷到完全關斷的總時長顯著增加，影響設備響應速度。

2. 異?，F(xiàn)象分析

注：以下分析涉及的 50nA、1.6V等參數為典型值舉例，不代表實際器件精確參數。

現象一：OUT輸出不跟隨IN控制

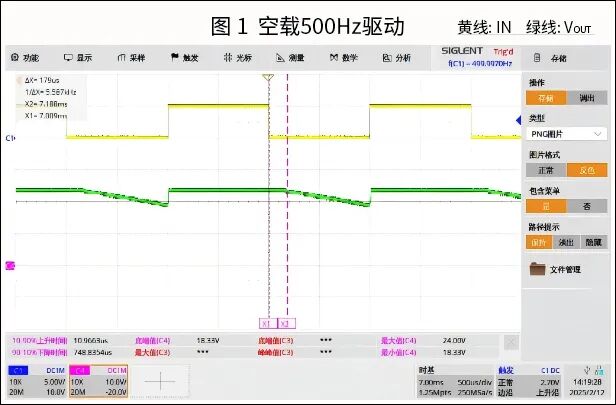

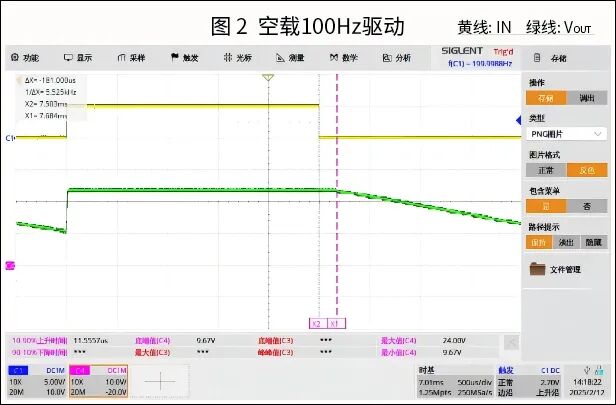

如下圖1-2所示，該現象的產生與IN端PWM頻率無關。之所以IN端在500Hz時VOUT=24V的占空比達到了60%，是因為該關斷延時平臺時間固定，約180us。在高頻驅動下，開關周期短，這段時間更加明顯。

關斷延時平臺的形成可通過以下三方面來解析：

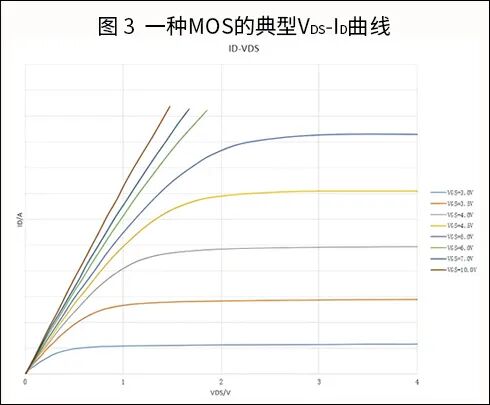

1.空載狀態：OUT端空載時，功率MOS漏端電流ID會降至極低水平（僅50nA）。此時，柵源電壓VGS需放電至MOS管通斷閾值的最低點（Vth=1.6V），才能觸發MOS 管開始關斷。而在Vth＞1.6V時，現有電壓已能維持ID=50nA，VDS因此始終保持低值，即VOUT電壓保持穩定，MOS管就無法開始關斷。

2.正常帶載狀態：正常帶載時ID電流較大，IN端使能中斷、柵極開始放電后，VGS降至2~3V便不足以支撐當前大電流，VDS隨之增大，VOUT同步降低。

3.RC放電特性的影響：由于柵源之間存在寄生電容與電阻，VGS放電過程近似為RC回路放電。由于VGS降至1.6V的時長遠多于降至2~3V的時長，因此空載狀態下，從IN關斷到VOUT下降的平臺時間，比正常帶載狀態更長。

現象二：關斷總時間變長

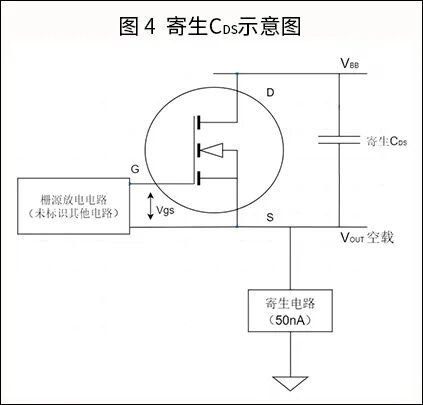

VOUT下降沿緩慢的根源在于MOS管漏源間的寄生電容CDS（見圖4），其等效容值約為數百pF至數nF，且隨VDS增大而降低。當MOS管渡過關斷延時平臺、啟動關斷后，VOUT開始降低，同時為CDS充電。但由于OUT端處于空載狀態，充電電流僅能依賴內部寄生電路提供的微弱電流（50nA），充電速度慢，最終導致VOUT下降沿平緩、關斷總時間變長。

3.亞成微產品解決方案

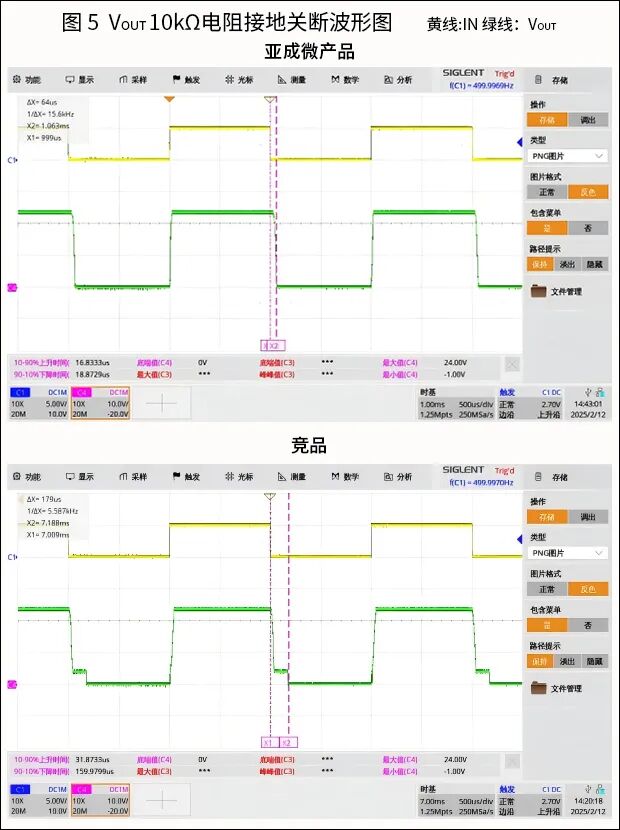

在IN關斷至VOUT完全關斷的波形對比測試中，亞成微雙通道高邊開關系列產品優于競品：亞成微產品在柵源放電電路增加了專有設計，能夠在IN端關斷后更快釋放柵極電荷，可以有效降低負載電阻較大情況下的關斷延時。如圖5所示，亞成微產品關斷延時平臺時間僅為64us，而競品的時長在180us。

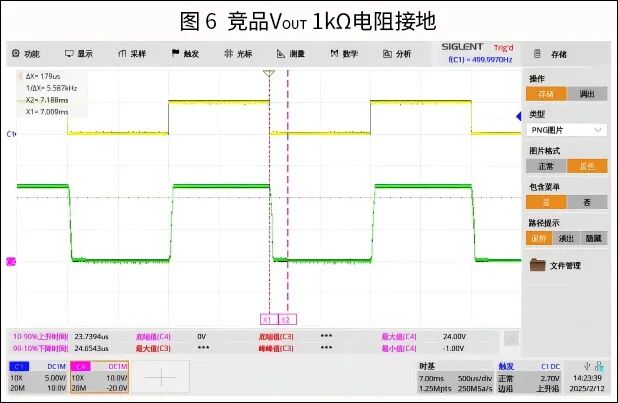

從上圖中還可以看到競品在使用10kΩ電阻接地關斷時依然存在平臺電壓，為消除該平臺需增大ID電流，令關斷MOS所需的VGS電壓變高，從而使得競品功率管在柵極殘余電荷釋放較緩的情況下，也能快速關斷。例如，在OUT端接入＜1kΩ的電阻負載，才能完全消除其延遲關斷的異常情況。
