數字光影行業迎來全場景滲透爆發期，戶外智能路燈的全天候防護需求、LED大屏8K信號的低延遲傳輸要求、AR/VR設備的微型化適配痛點，倒逼連接器從通用適配轉向場景定制。電子谷深耕工業連接領域18年，其M12圓形連接器以針對性設計，力求成為數字光影進化的幕后守護者。

國際標準設計

電子谷M12圓形連接器嚴格遵循IEC61076國際標準，核心采用螺紋鎖緊式緊湊結構，完美適配LED屏模塊、燈光控制器的狹小安裝空間。

針對光影項目的模塊化集成需求，提供直插式-設備內部快速布線、角插式-燈桿轉角空間適配、面板式-控制柜標準化安裝等多元接插方式。同時支持板前、板后、法蘭、PCB板等安裝形式，大幅降低戶外與室內設備的布線難度。

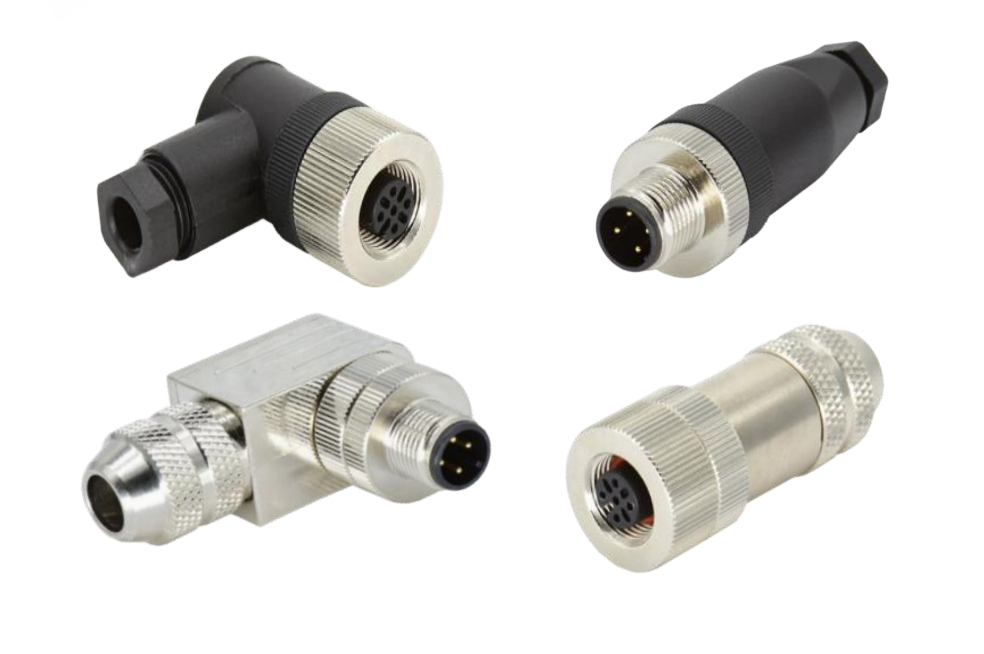

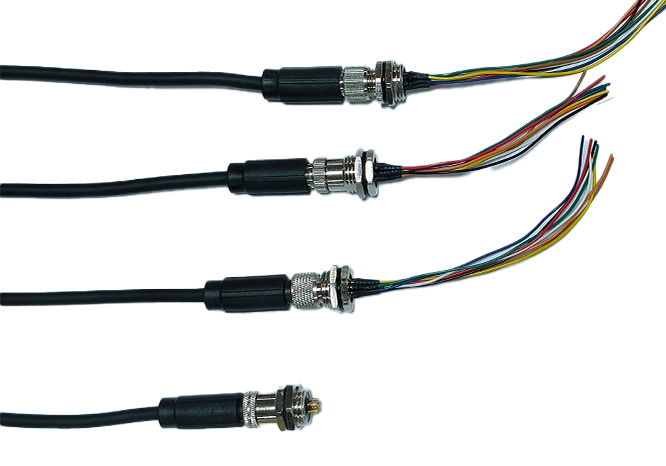

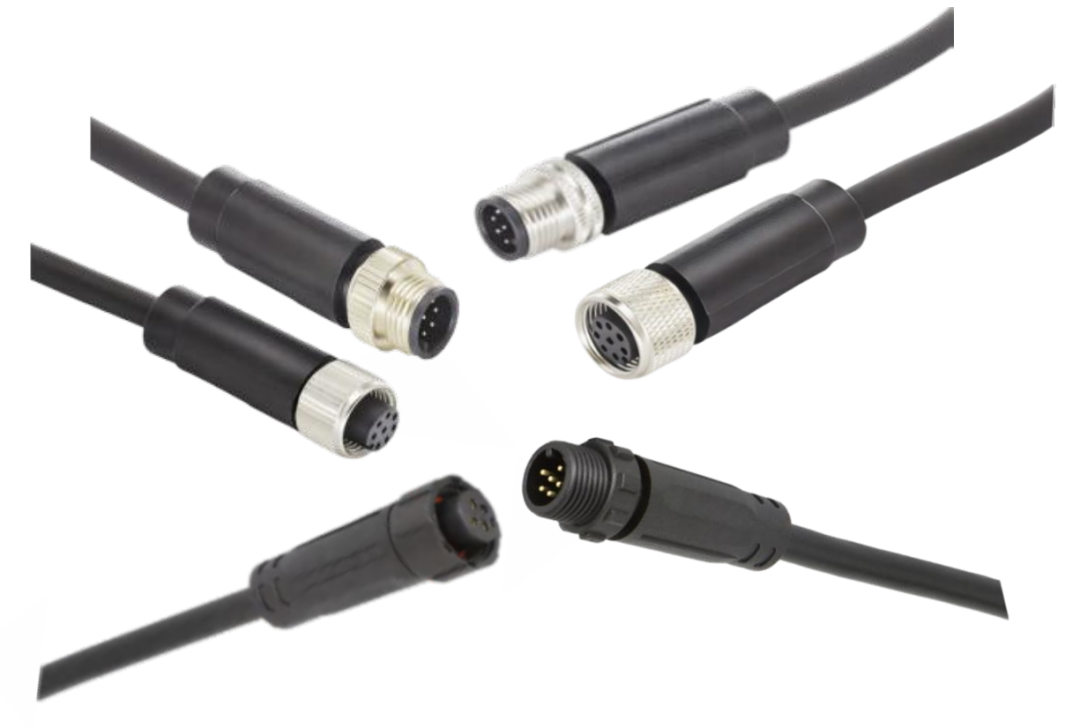

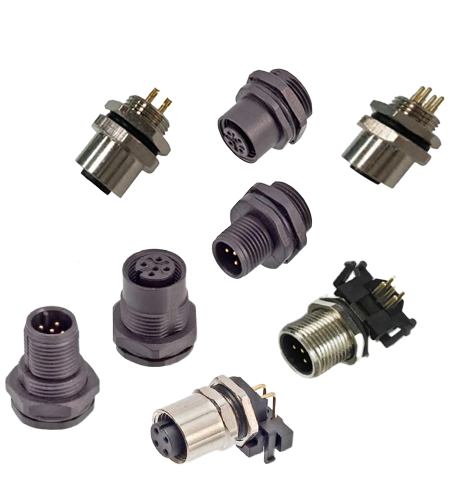

M

12

連接器部分展示

防錯編碼體系

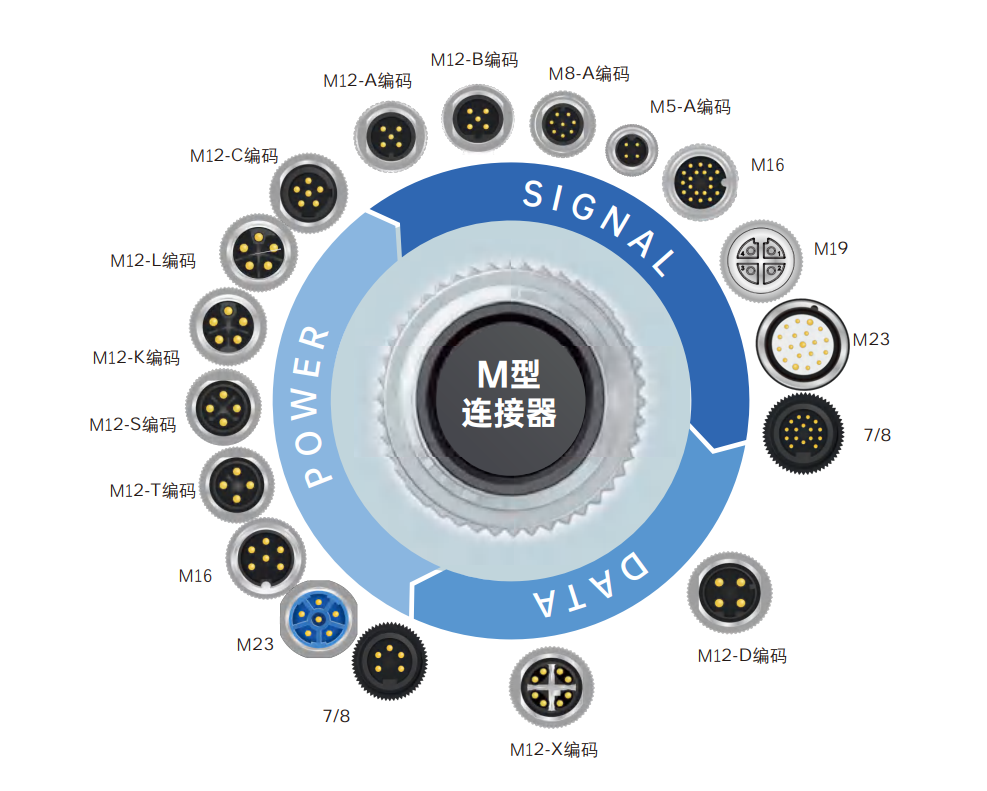

數字光影工程常涉及LED顯示、智能燈光、音響等多品牌設備集成，接口誤插易引發信號沖突或設備損壞。電子谷M12連接器構建以A型凹凸槽為基礎的九種防錯編碼體系（B、D、X、S、T等），實現“錯插無法對接”的物理防護。

如LED屏視頻傳輸?shù)腄編碼連接器與燈光控制的A型連接器，因結構差異徹底避免盲插失誤；文旅景區地面投影與空中光束設備，也可通過S、T型編碼精準匹配。

同時，M12連接器2芯至17芯的全規格配置，可覆蓋單路燈光供電（2芯）到LED天幕8K信號傳輸（17芯）的全需求，精準匹配數字光影“一屏多能”的發展趨勢。

硬核性能

IP67 級防護：針對數字光影設備戶外部署的水塵干擾，電子谷M12連接器防護等級達IP67，經1.5米水深24小時浸泡測試后，絕緣電阻仍穩定保持在1000MΩ以上，既能應對暴雨天氣的長時間浸泡，也能滿足日常清潔中的高壓噴淋需求，確保設備全天候穩定運行。

-25℃~+85℃寬溫：考慮到數字光影項目的全國性布局，電子谷連接器設計覆蓋-25℃~+85℃的寬工作溫度范圍——北方冬季低溫環境下不易脆裂，南方夏季高溫暴曬時不會出現材質老化，完美適配南北方極端氣候差異，無需因地域調整選型。

360°屏蔽：戶外場景中，城市電網波動、通信基站信號易對光影控制信號造成干擾。對有屏蔽需求的場景，電子谷部分M12連接器可采用360°全屏蔽設計，可有效隔絕外部電磁干擾，避免因信號干擾導致的燈光同步偏差。

防振松結構：景區、城市廣場等光影項目場景人流量大，地面振動易導致連接器松動，引發光影頻閃。該連接器的螺絲防振松結構通過10-2000Hz寬頻振動測試，即使在人流密集區域，也能保持連接穩定，杜絕因振動導致的畫面中斷或頻閃問題。

全形態選型+定制

電子谷M12系列提供預鑄式電纜、組裝式活接頭、T型三通（單控制器分支連接多路景觀燈）等豐富形態，解決文旅景區“多點布燈、集中控制”的布線難題。

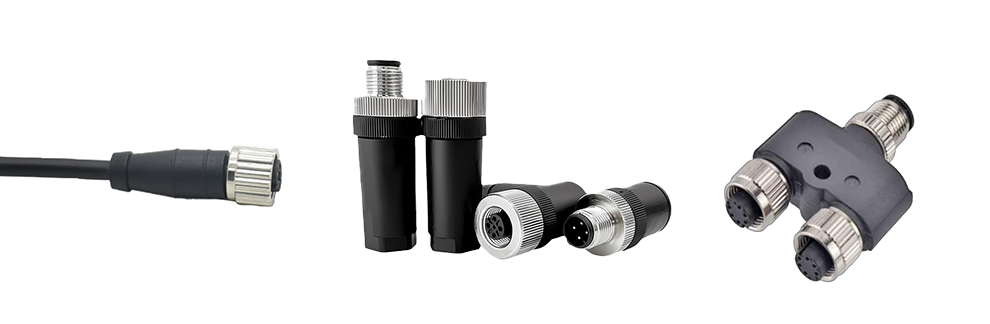

電子谷M12系列部分插頭

針對特殊需求，還可提供深度定制服務：線纜材質可選PVC（常規戶外場景）或PUR（耐油、耐彎曲，適配投影設備角度調試）；長度0.5米至100米按需定制，接口支持彎頭、RJ等類型，靈活適配不同光影項目的現場條件。

M12成型線束

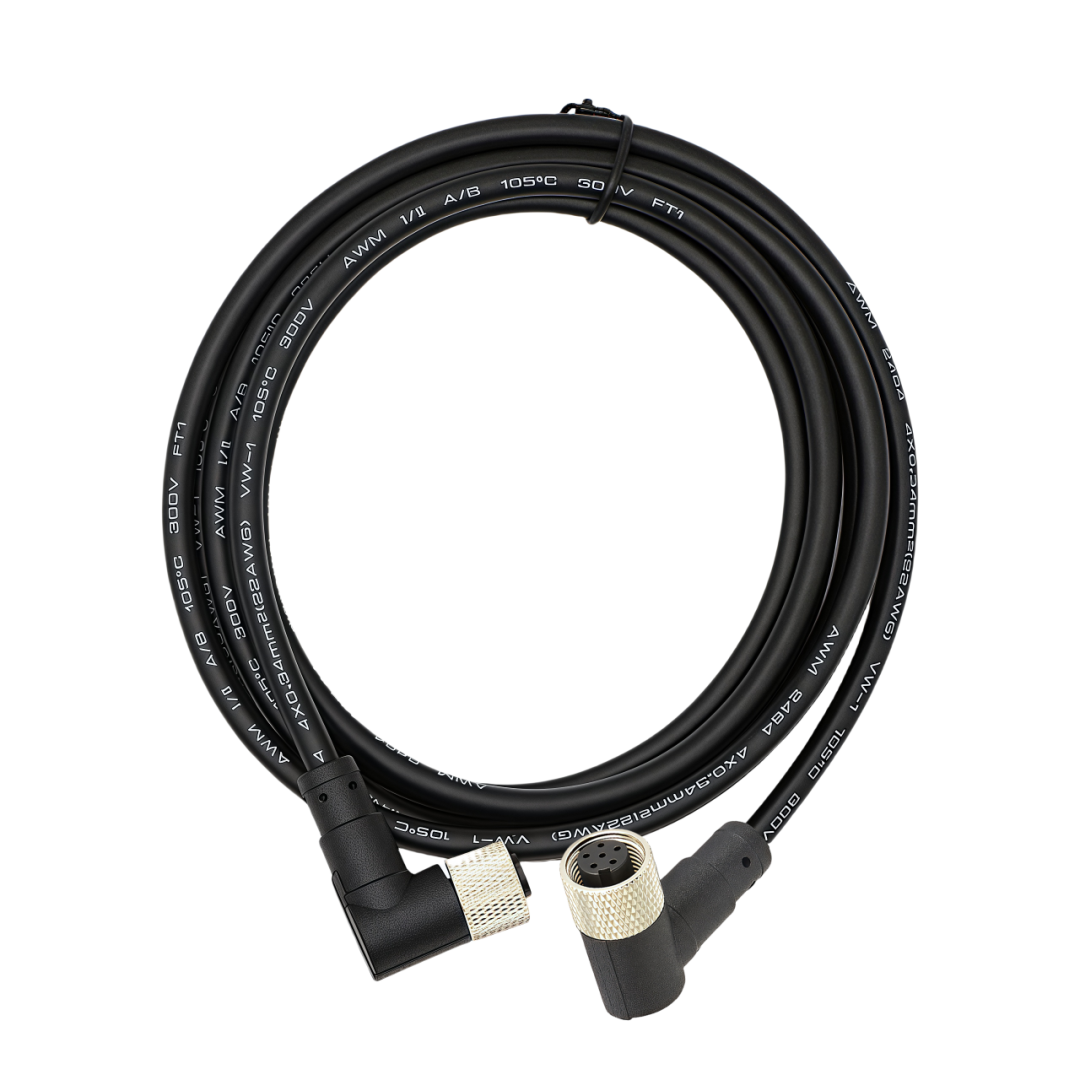

M12彎頭線束

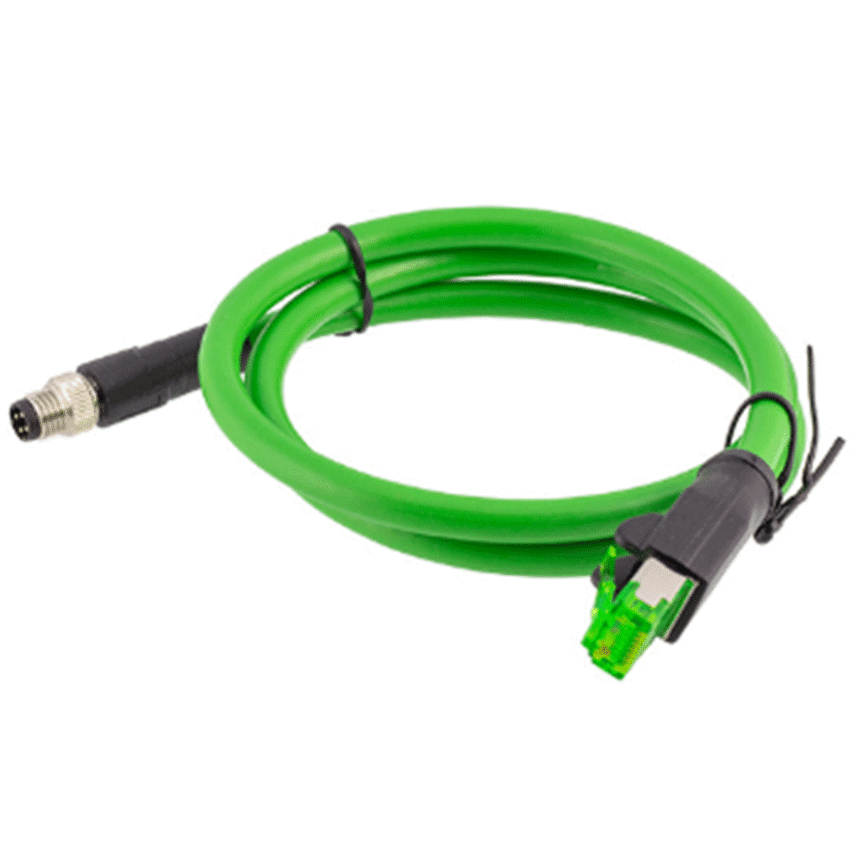

M12轉RJ45線纜

從城市天際線的燈光敘事

到文旅空間的沉浸投影

數字光影的每一次完美呈現

都離不開可靠連接的支撐

電子谷M12圓形連接器

以場景化設計、全維防護性能

與靈活定制服務

成為數字光影工程的“無聲堅守者”

為光影藝術筑牢技術根基

讓每一束光影精準傳遞文化與美學力量
