實驗名稱：疊加諧波直流電壓下局部放電試驗

測試設備：高壓放大器、示波器、波形發生器、高頻電流互感器等。

圖1：疊加諧波直流電壓下局部放電試驗裝置

實驗過程：

圖1顯示了諧波電壓產生及局部放電測量裝置。首先通過波形發生器產生低壓波形，然后通過高壓放大器將電壓放大到試驗電壓水平，將電壓施加到絕緣氣隙放電樣本進行局部放電測量。該絕緣樣本中設置了一個半徑0.6mm的氣隙缺陷。試驗時，放大器電壓輸出的最大上升率為214V/μs。使用高頻電流互感器(HFCT)來測量缺陷的局部放電特征。高壓放大器能夠?qū)⑤斎氲牡蛪悍糯?000倍，方便產生直流疊加諧波的試驗電壓。局部放電的數據通過示波器以250MS/s的采樣速率記錄。

實驗結果：

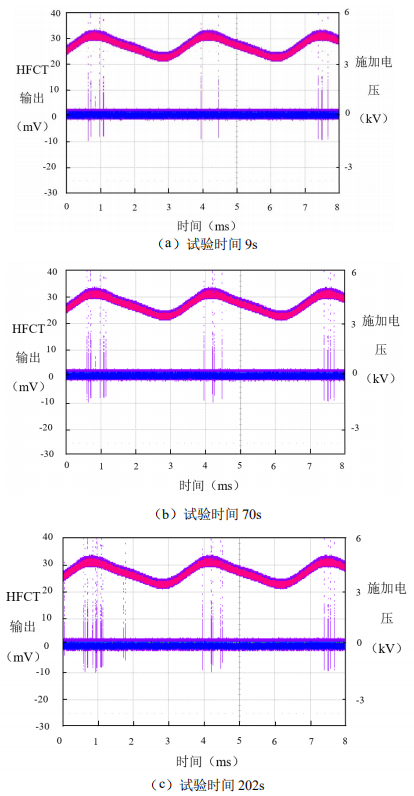

圖2：疊加諧波電壓下局部放電測量結果

采用圖1的試驗裝置進行疊加諧波直流電壓下局部放電測試，測試結果可由圖2（a-c）所展示。

圖2（a-c）顯示了疊加諧波高壓直流電壓作用下絕緣氣隙發生放電的情況，其中圖為從放電起始的時間（計為0s）開始計算到9s時的累積放電數據，從圖中可以看出放電多發生在每個電壓諧波的正峰值附近；當進行到圖累積了70s的放電數據時，由于試驗的諧波周期數增多，局部放電脈沖繼續增加；當試驗進行到圖累積了202s的放電數據時，各諧波的正峰值附近的局部放電脈沖更加明顯，放電次數更多。

對比圖2中a-c三個圖，可以看到隨著實驗時間的推移，局部放電發生次數越來越多，放電特征越來越明顯，主要集中在施加電壓諧波的正峰值附近。

高壓放大器推薦：ATA-7100高壓放大器

圖：ATA-7100高壓放大器指標參數
