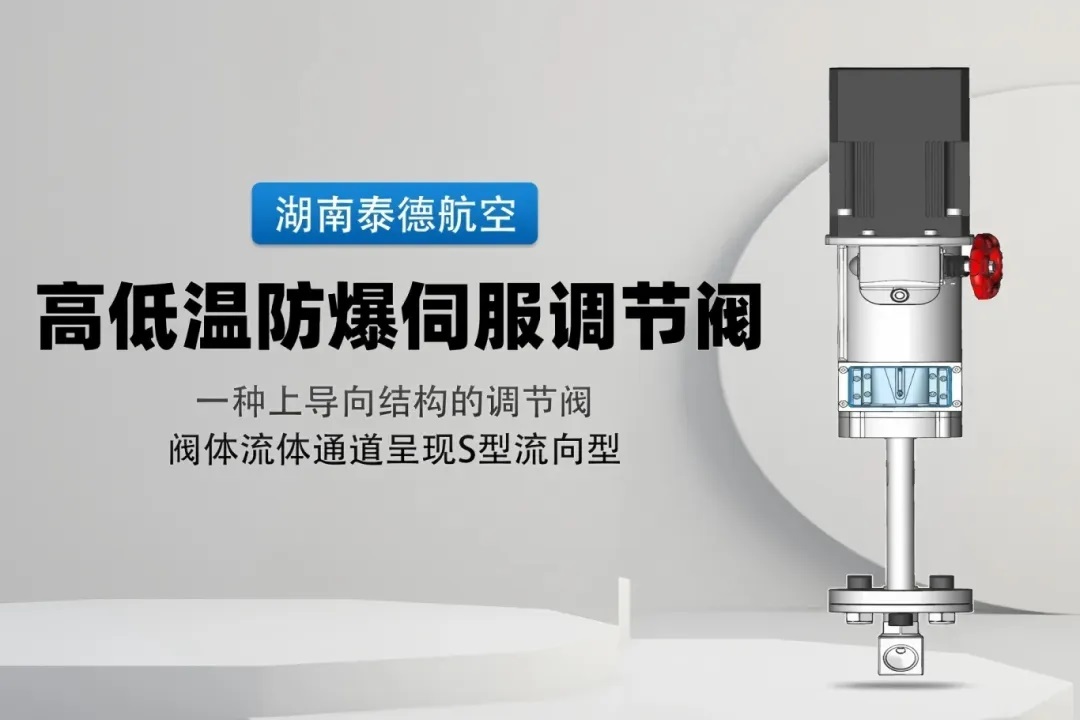

高低溫防爆伺服調節閥作為現代高端裝備流體控制系統的“神經末梢”與“執行關節”,其性能的優劣直接決定了航空航天、能源化工、船舶動力等關鍵領域裝備的可靠性、安全性與效率。本文旨在從工程學視角,系統性地解構該類型閥門的核心構造與工作機制,深入剖析其在高危、極端環境下的技術優勢,并以湖南泰德航空技術有限公司的自主研發實踐為案例,探討國產化產品突破技術封鎖、實現高速發展的核心技術與戰略路徑。

一、 核心構造與工作機制深度解析
高低溫防爆伺服調節閥并非簡單的機械開閉件,而是一個集成了機械傳動、微電子控制、先進材料與流體動力學于一體的精密機電一體化系統。其工作的本質,是接收來自控制系統的微弱電信號,并將其高精度、高響應地轉換為對高危介質流量的物理調節。
1.1 核心構造的精細化分解
閥門的構造可劃分為三大核心子系統:動力與傳動系統、閥體與流道系統、以及檢測與控制系統。
動力與傳動系統是閥門的“肌肉與肌腱”。其核心在于防爆型伺服電機,該電機經過特殊設計,其外殼符合嚴格的防爆標準,能夠將內部可能產生的電火花或高溫完全隔絕,防止引燃外部爆炸性氣體環境。電機轉子通過高精度的行星減速器或諧波減速器,將高速低扭矩的轉動轉化為低速大扭矩的輸出。隨后,這一旋轉運動通過滾珠絲杠或精密齒輪齒條機構,被轉化為驅動閥芯直線運動的推力。這一傳動鏈的每個環節都要求極低的背隙和高的剛度,以確??刂浦噶钅軌驘o損地傳遞為閥芯的位移。
閥體與流道系統是直接與介質接觸的“軀體”,其設計直面高低溫、高壓、腐蝕的極端挑戰。閥體材料的選擇是首道關卡。航空鋁合金(如7075-T6)在保證高強度的同時實現了輕量化,適用于對重量敏感的航空航天領域;而316不銹鋼及其低碳變體316L,則憑借其優異的耐氯離子腐蝕能力,成為化工、船舶領域的首選。在流道設計上,傳統的直通式或角式流道易產生湍流和空化效應,導致噪音、振動和材料氣蝕。先進的設計普遍采用S型、多級降壓或迷宮式流道,通過流線型引導,使流體平順過渡,顯著降低壓損,抑制空化,并減小流體對閥芯的不平衡力,從而提升調節穩定性與閥門壽命。
檢測與控制系統構成了閥門的“神經與大腦”。高精度位置傳感器實時監測閥芯的精確位置,并將其以電信號形式反饋至專用控制器??刂破鲗碜陨霞壙刂葡到y(tǒng)的設定點信號與位置反饋信號進行比較,計算出誤差值,并基于預設的PID(比例-積分-微分)或更先進的自適應控制算法,生成驅動伺服電機的指令。這個閉環控制回路以極高的頻率運行,使得閥門能夠對系統擾動進行瞬時補償,實現流量或壓力的毫秒級精確穩定。
1.2 動態工作機理的耦合分析
閥門的工作過程是一個動態的平衡尋求過程。當控制系統要求增大流量時,它會發送一個正向電壓信號至伺服控制器??刂破黩寗与姍C正轉,通過傳動機構推動閥芯向開度增大的方向移動。與此同時,位置傳感器持續將閥芯的實際位移量反饋回控制器。一旦反饋值達到設定值,控制器便調整電機輸出,使其停止在目標位置。整個過程中,PID算法中的比例項負責快速響應,積分項消除靜態誤差,微分項則預測未來趨勢并抑制超調,三者協同確保了快速、平穩且無靜差的定位。在極端溫度環境下,控制系統還需集成溫度補償算法,以修正因材料熱脹冷縮對傳感器零點和傳動機構間隙造成的影響,保證全溫域范圍內的控制精度。
二、 國產調節閥的戰略作用與技術優勢
在國內流體控制領域,以湖南泰德航空技術有限公司為代表的企業,其自主研發的高低溫防爆伺服調節閥扮演著打破壟斷、支撐自主創新的戰略角色。
2.1 填補技術空白,支撐高端裝備自主化
長期以來,適用于超高壓、超寬溫域等極端工況的高端伺服調節閥技術被少數國外公司壟斷,成為制約我國高端裝備發展的“卡脖子”環節。湖南泰德航空的產品通過材料體系創新、精密加工工藝突破和控制算法優化,成功填補了國內在該領域的技術空白。例如,其產品在航空發動機燃油控制系統中的成功應用,意味著在動力系統的“心臟”部位實現了關鍵部件的自主可控,為國家航空航天戰略提供了堅實的技術底座。
2.2 構筑多維度的技術優勢壁壘
國產閥門之所以能在市場競爭中占據一席之地,源于其構建的多維度技術優勢:
極端環境適應性:通過材料選型、熱處理工藝及特殊的密封設計(如采用柔性石墨或金屬波紋管密封),確保了閥門在劇烈溫度交變、強腐蝕介質下的長期密封可靠性與動作靈活性。
精準調節能力:依托高響應的伺服驅動和精密的閉環控制,實現了高達0.5%甚至更優的調節精度,滿足了現代工業對過程控制精益求精的要求。
本質安全防爆設計:嚴格按照國際防爆標準進行結構設計,采用隔爆外殼、本安電路或增安型等多種防爆復合技術,確保在化工、煤礦等易燃易爆環境中的絕對安全。
高可靠性與長壽命:基于失效模式與影響分析(FMEA)進行可靠性設計,關鍵部件進行冗余設計,并通過數百萬次的疲勞壽命測試,保障了在連續生產或長航時飛行中的無憂運行。
三、 核心應用領域與國產化技術驅動力
3.1 廣泛的核心應用領域
航空航天:航空發動機、無人機、eVTOL(電動垂直起降飛行器)的燃油管理、潤滑冷卻系統的核心執行元件,其響應速度和控制精度直接影響飛行器的動力性能和經濟性。
能源化工:在液化天然氣(LNG)裝置、煉油裂解裝置、煤化工流程中,用于精確控制危險化學介料的流量、壓力和溫度,其防爆性能是安全生產的生命線。
船舶兵器:艦船燃氣輪機的燃料調節、液壓系統的壓力穩定、以及各類軍用裝備的環境控制系統,都依賴其在高濕度、高鹽霧、強振動環境下的穩定表現。
低空經濟與新能源:在氫能儲運、燃料電池熱管理、大型無人機等領域,對輕量化、低溫介質(液氫)控制提出了新的需求,成為新興市場的增長點。
3.2 國產化高速發展的核心技術突破
面對國內外技術封鎖,國產高低溫防爆伺服調節閥實現高速發展,并非偶然,而是基于以下幾項核心技術的突破:
多學科耦合設計與仿真技術:利用計算流體動力學(CFD)分析流場與空化,有限元分析(FEA)計算結構強度與熱應力,多體動力學分析運動特性,在虛擬空間中完成優化設計,大幅縮短研發周期,降低試錯成本。
特種材料與表面處理技術:研發適用于超低溫的奧氏體不銹鋼、抗氫脆材料,以及應用于高溫部位的鎳基合金;采用等離子噴涂、物理氣相沉積(PVD)等先進表面處理技術,在關鍵部件表面制備耐磨、耐腐蝕涂層,極大提升閥門壽命。
高精度微米級制造與裝配工藝:掌握精密磨削、電化學加工等工藝,保證閥芯、閥套的配合間隙在微米級;在超凈環境中進行裝配,確保內部清潔度,防止顆粒物卡澀導致失效。
智能控制與故障診斷技術:集成嵌入式系統,開發具有在線自整定、參數自適應功能的智能控制器;利用大數據和人工智能算法,實現閥門的預測性維護與健康管理,從被動維修轉向主動預警。

高低溫防爆伺服調節閥的技術演進,是衡量一個國家在高端裝備制造和自動化控制領域水平的重要標尺。湖南泰德航空技術有限公司等國內企業的實踐表明,通過堅持正向研發、深化產學研合作、突破關鍵核心技術,國產閥門不僅能夠解決“有無問題”,更能在性能、可靠性上與國際先進水平競逐。未來,隨著新材料、人工智能、數字孿生等技術的融合應用,高低溫防爆伺服調節閥將向更智能、更集成、更可靠的方向演進,持續為中國乃至全球的高端制造業賦能。
&注:文章內使用的圖片及文字部分來源網絡,僅供參考使用,如侵權可聯系我們刪除,如需了解公司產品及商務合作,請與我們聯系?。?/span>

湖南泰德航空技術有限公司于2012年成立,多年來持續學習與創新,成長為行業內有影響力的高新技術企業。公司聚焦高品質航空航天流體控制元件及系統研發,深度布局航空航天、船舶兵器、低空經濟等高科技領域,在航空航天燃/滑油泵、閥元件、流體控制系統及航空測試設備的研發上投入大量精力持續研發,為提升公司整體競爭力提供堅實支撐。

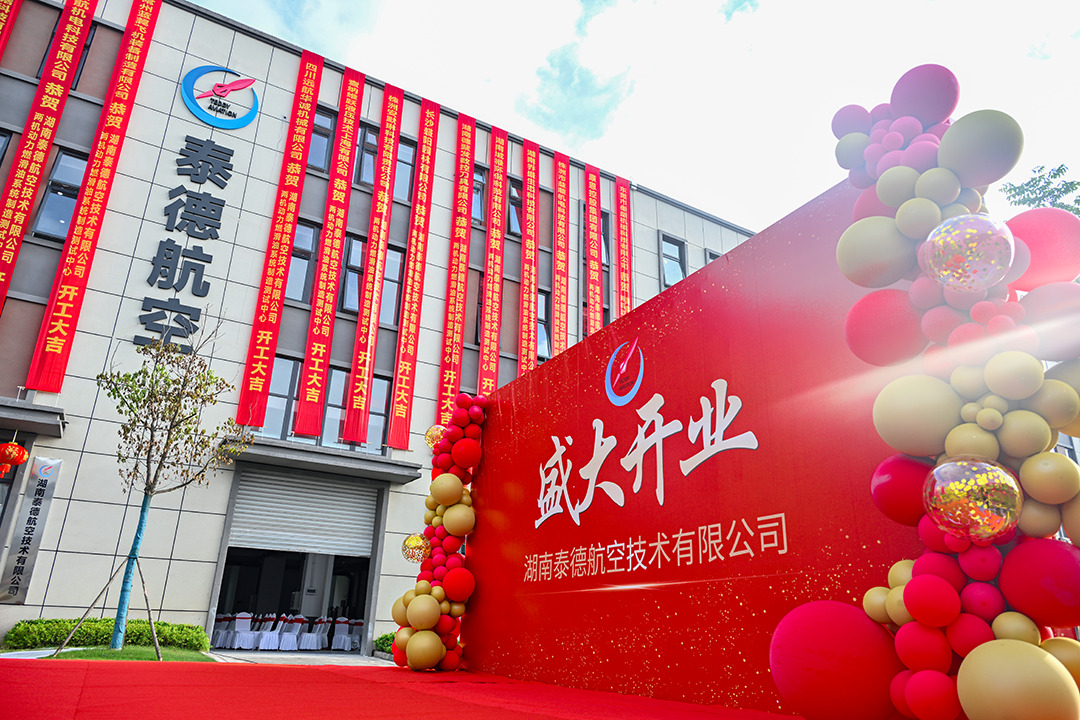

公司總部位于長沙市雨花區同升街道匯金路877號,株洲市天元區動力谷作為現代化生產基地,構建起集研發、生產、檢測、測試于一體的全鏈條產業體系。經過十余年穩步發展,成功實現從貿易和航空非標測試設備研制邁向航空航天發動機、無人機、靶機、eVTOL等飛行器燃油、潤滑、冷卻系統的創新研發轉型,不斷提升技術實力。
公司已通過 GB/T 19001-2016/ISO 9001:2015質量管理體系認證,以嚴苛標準保障產品質量。公司注重知識產權的保護和利用,積極申請發明專利、實用新型專利和軟著,目前累計獲得的知識產權已經有10多項。泰德航空以客戶需求為導向,積極拓展核心業務,與中國航發、中航工業、中國航天科工、中科院、國防科技大學、中國空氣動力研究與發展中心等國內頂尖科研單位達成深度戰略合作,整合優勢資源,攻克多項技術難題,為進一步的發展奠定堅實基礎。
湖南泰德航空始終堅持創新,建立健全供應鏈和銷售服務體系、堅持質量管理的目標,不斷提高自身核心競爭優勢,為客戶提供更經濟、更高效的飛行器動力、潤滑、冷卻系統、測試系統等解決方案。
-
