波長轉換技術在激光系統、量子光學和光譜分析等領域具有重要作用,其核心是通過非線性光學效應實現高效、靈活的波段調諧。在眾多非線性晶體中,周期極化磷酸氧鈦鉀(PPKTP)以其高損傷閾值和可見波段的低光折變特性,成為高功率波長轉換系統的重要選擇。本文將從基本原理、晶體特性對比和周期極化技術等方面,分析PPKTP的應用優勢與適用場景。
一.二階非線性效應與常見波長轉換過程
基于非線性效應進行波長轉換是目前最為廣泛、靈活與高效的方式之一。其中常用的為二階非線性效應和三階非線性效應:
二階非線性包括倍頻、和頻、差頻以及各種光學參量轉換
三階非線性會產生四波混頻、受激拉曼散射、受激布里淵散射和雙光子吸收等現象
通常來說對于大多數材料,二階非線性效應的極化率 χ(2)要高出三階非線性極化率 χ(3)幾個數量級,這意味著二階非線性效應(如光學倍頻)在實際應用中效率更高,這往往是通過非線性晶體實現的。
基于非線性晶體二階非線性效應,有很多波長轉換過程:
倍頻(SHG) 是最常見的波長轉換過程,將兩個頻率相同為f1的光子和非線性晶體作用,產生二次諧波,即頻率為2f1的光子。從波長轉換的角度來看,即經過非線性晶體后,波長變?yōu)楸闷止獾囊话?,例如?550nm的激光通過Covesion的PPLN晶體倍頻為780nm,特別是在原子物理和量子光學領域,如銣原子的激光冷卻。
和頻(SFG) 結合波長為λ(p)和λ(s)的兩個輸入光子來產生一個波長為λ(SFG)的輸出光子,λ(SFG)=(1/λ(p)+1/λ(s))(-1)。
差頻(DFG)與光學參量過程 兩個波長為λ(p)和λ(s)的輸入光子入射到晶體,頻率較低的波長為信號光子λ(s),激發泵浦光子λ(p),發射一個波長為λ(s)的信號光子和一個波長為λ(i)的閑頻光子,λ(i)=(1/λ(p)-1/λ(s))(-1)。在這個過程中,兩個信號光子和一個閑頻光子出射,產生放大的信號光場,這被稱為光學參量放大(OPA)。將非線性晶體放入一個光學諧振腔內可明顯地提高效率,這就是光學參量振蕩器(OPO)。
二.非線性晶體選型標準有哪些呢?
在選擇合適的非線性晶體時,需重點考慮以下幾項核心參數:
透明范圍:決定晶體可適用的波長轉換區間;
非線性系數:直接影響轉換效率,系數越高通常轉換性能越優;
相位匹配方式:包括準相位匹配(QPM)、臨界相位匹配(CPM)和非臨界相位匹配(NCPM等),影響溫度調諧和角度調諧等使用條件;
損傷閾值:限制最大可承受泵浦功率,間接制約轉換效率和適用場景;
其他物理性質:如抗潮解性、機械強度和溫度穩定性等,也需納入綜合評估。
以下為幾種常用非線性晶體的關鍵性能比較:
1.鈮酸鋰 LiNbO? 簡稱LN
透明范圍:350-5200nm,覆蓋整個可見光波段以及部分中紅外波段。但由于相位匹配的情況以及為了獲取穩定有效的輸出,一般商業晶體的倍頻輸出的最低波長止于450nm。
非線性系數:很高。LN的非線性系數d33 ≈27 pm/V,在常規可見光波段的非線性晶體中名列前茅。
損傷閾值:較低,但可以通過摻雜鎂(如MgO:LN)來提高光學損傷和光折變閾值。
2.磷酸鈦氧鉀 KTiOPO? 簡稱KTP
透明范圍:350-4500nm。與LN不同的是,KTP可以成功實現紫外波段的波長轉換。并且可以實現三倍頻,例如從 1108nm 泵浦產生 369nm 光,或從 1064nm 泵浦產生 355nm 光。
非線性系數:中等。例如d31 ≈ 2.2 pm/V,d33 ≈ 14.6 pm/V。
損傷閾值:較高,適用于高功率波長轉換。
3.β相偏硼酸鋇 β﹣BaB2O4 簡稱BBO
透明范圍:190–3500nm,適合紫外波段的非線性過程。
非線性系數:較低,一般使用d22 ≈ 2.2 pm/V,轉換效率會相對較低。
損傷閾值:較高,略低于KTP晶體。
*BBO晶體有易潮解的特性
4.三硼酸鋰LiB3O5 LBO
透明范圍:160–2600nm,適合紫外波段的非線性過程。
非線性系數:很低,一般使用d31 ≈0.85 pm/V,轉換效率會較低。
損傷閾值
三、PPKTP晶體的特性與優勢
PPKTP(即周期性極化磷酸氧鈦鉀晶體)同樣是一款應用廣泛的非線性晶體,QPM同樣帶來高效的轉換與靈活的可調諧性。但與PPLN不同的是,PPKTP具有更高的損傷閾值,并且在可見光波段(特別是532nm附近)具有低光折變效應,對于高功率脈沖或連續光波長轉換系統更加適配。當然,如果您需要輸出350-450nm波段的光,那PPKTP是您的不二之選。而PPKTP的廠商則顯得更加集中,例如昊量光電獨家代理的美國AdvR、以色列Raicol Crystals以及瑞典Svenska Laserfabriken(簡稱SLF)。
四、周期極化技術的原理與作用

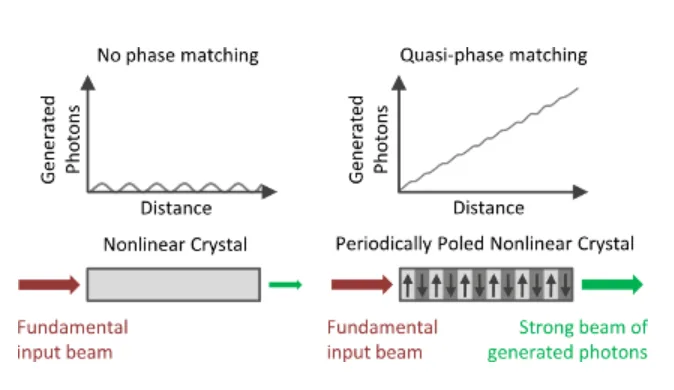

之前提到的PPLN以及PPKTP,都進行了周期極化工藝加工(Periodically Poled),通過高壓電場周期性反轉(極化)LN或者KTP的晶向,可以補償不同頻率的光子之間,因?yàn)檎凵渎首兓a(chǎn)生相位失配。這就是準相位匹配(Quasi-phase matching,QPM)技術,使得隨著泵浦光沿著PPLN傳播,產生的光子數量將逐步增加,獲得高轉換效率。
PPKTP晶體憑借高損傷閾值、低光折變效應和靈活的調諧能力,成為高功率波長轉換系統的理想材料之一。在實際應用中,用戶需根據目標波段、功率等級和系統要求選擇適合的晶體類型與供應商。星朗浩宇作為多家國際晶體品牌的中國區合作伙伴,可提供包括PPKTP在內的多種非線性晶體產品與技術支持,為激光與光學系統設計提供可靠解決方案。
-
