判斷壓力傳感器的線性度是一個非常重要且常見的任務，它直接關系到傳感器的測量精度。

一、什么是線性度？

線性度，也稱為非線性誤差，是指壓力傳感器的實際輸出特性曲線（輸出信號與輸入壓力之間的關系）與一條理想直線（擬合直線）之間的最大偏差。這個偏差通常用相對于滿量程輸出（FSO, Full Scale Output）的百分比來表示。

簡單來說，一個理想的壓力傳感器，其輸出信號應該與輸入壓力成完美的正比關系，形成一條直線。但現實中，由于制造工藝、材料特性等因素，所有傳感器的實際曲線都是一條有輕微波動的曲線。線性度就是衡量這條實際曲線“有多直”的指標。

二、線性度計算的關鍵步驟

1. 獲取校準數據

這是判斷線性度的基礎。您需要在一系列已知且分布均勻的壓力點（通常包括零點和滿量程點，以及中間至少3-5個點）上，記錄傳感器的輸出值。這些數據通常由傳感器制造商提供（在產品的數據手冊中），或者您可以在高精度的校準設備上自己獲取。

2. 確定“擬合直線”

線性度的計算需要一個參考基準，即“擬合直線”。這條直線如何繪制，有不同的方法，這會直接影響線性度的數值。判讀線性度時，首要任務是確認數據手冊或報告中使用的是哪種擬合方法。常見的方法有：

端點法（End Point Line）：將實際特性曲線的零點（0%壓力）和滿量程點（100%壓力）用直線連接起來。這是最常用、最簡單的方法。

最佳擬合直線法（Best Fit Straight Line, BFSL）或最小二乘法（Least Squares Method）：通過數學計算找出一條直線，使得該直線與實際特性曲線上所有點的偏差的平方和最小。這種方法得到的線性度誤差通常比端點法更小。

零點法：擬合直線強制通過零點，其斜率則通過調整使最大偏差最小。

重要提示：不同擬合方法得到的線性度數值不能直接比較！例如，一個用端點法標稱±1.0%FS線性度的傳感器，其性能可能和一個用最佳擬合直線法標稱±0.5%FS的傳感器相當。因此，必須明確基準。

3. 計算最大偏差

在選定的擬合直線基礎上，計算所有校準點上的實際輸出值與擬合直線上對應理論值的偏差。
偏差 = 實際輸出值 - 擬合直線理論值

找出所有偏差中絕對值最大的那個值，這就是最大偏差（Δmax）。

4. 計算線性度誤差

將最大偏差除以傳感器的滿量程輸出范圍（FSO），并表示為百分比。
線性度誤差 (%) = (|Δmax| / FSO) × 100%

其中，F(xiàn)SO = V_max - V_min

三、如何判讀數據手冊中的線性度指標？

看數值：數值越小，線性度越好，傳感器精度越高。例如，±0.1% FS 的傳感器遠優于 ±1.0% FS 的傳感器。

看單位：務必確認是%FS（滿量程百分比）。這是標準單位。有時也可能看到 %Reading（讀數百分比），這在量程的低端部分要求更苛刻，需要注意區分。

看條件：注意線性度指標是在什么溫度條件下給出的（通常是室溫25°C）。溫度變化會顯著影響線性度。

看方法（最關鍵?。?/strong>：必須確認線性度是基于哪種擬合直線計算的。

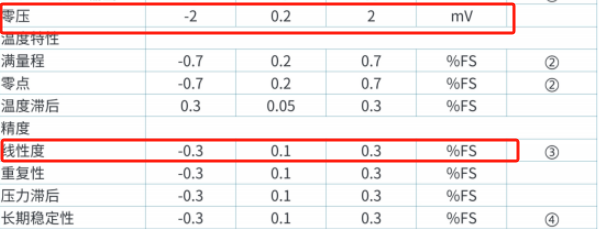

以SRT3000-020M-D-S壓力傳感器舉例來看，數據表中零壓顯示典型值為0.2mV, 線性度典型值為0.1%FS 。

我們看下實際測得的數據如下:

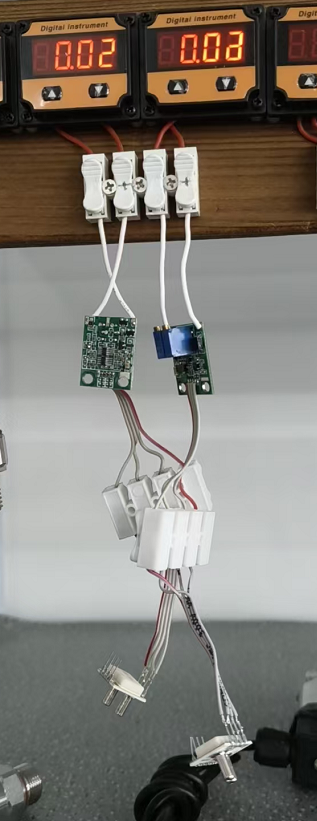

通電后SRT3000-020M-D-S零壓值

線性斜率表現優秀：

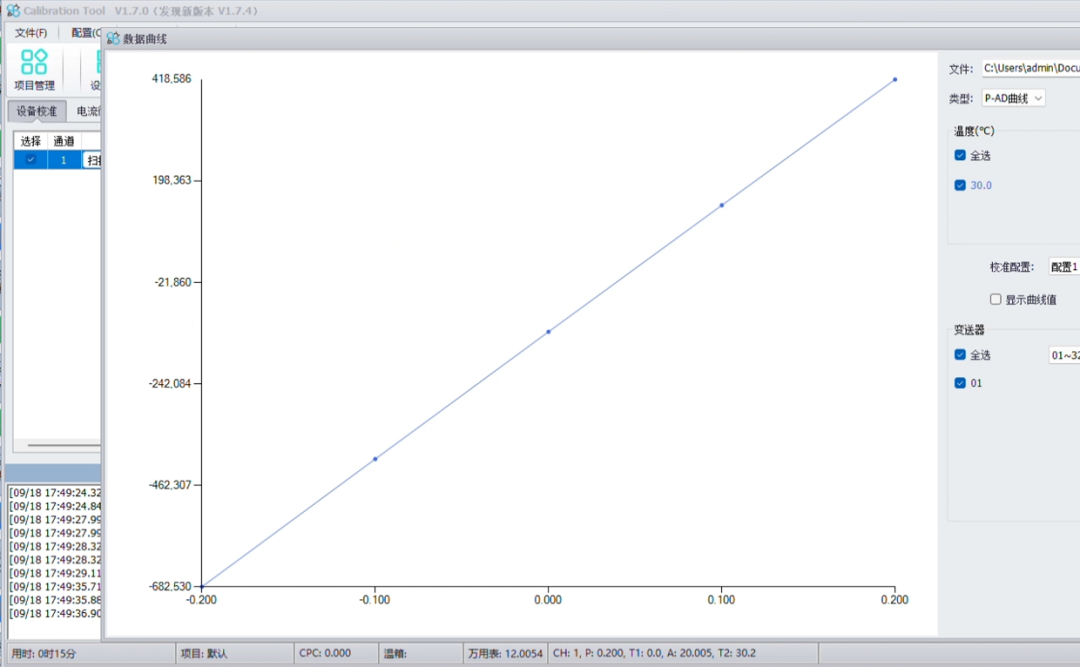

SRT3000-020M-D-S的實際線性度

四、線性度與總體精度的關系

需要注意的是，線性度只是影響傳感器總體精度的因素之一?？傮w精度通常是一個復合指標，可能包括：

線性度誤差（Nonlinearity）

遲滯誤差（Hysteresis）：加壓和減壓過程曲線不重合帶來的誤差。

重復性誤差（Repeatability）：在相同條件下，多次加載到同一壓力點時輸出的分散程度。
總體精度是這些誤差項的綜合（通常是平方和的平方根，RSS），因此線性度誤差是總體精度的重要組成部分，但不能完全代表總體精度。
