作者：Art Pini

投稿人：DigiKey 北美編輯

2025-03-05

汽車、工業和電信等電子應用要求精密元件能夠承受惡劣的環境條件，包括高濕度和腐蝕性環境。無源器件是這些先進設計取得成功的基礎，需要不斷創新才能確保性能可靠。

例如，必須對片式金屬膜電阻器進行設計和測試，以確保其在苛刻環境下的精確性、穩定性和可靠性。能否在含硫化合物環境中保持長期可靠，是影響汽車、工業市場中片式電阻器設計的一個重要問題。在這些環境中，機油、潤滑油、燃料和其他富含硫的化合物會使觸點老化，降低片式電阻器的可靠性。

本文將討論設計人員在為惡劣的汽車和工業環境選擇電阻器時所面臨的各種挑戰。然后，介紹 [YAGEO] 的兩個抗硫、防潮表面貼裝電阻器系列，并說明如何使用這些電阻器來攻克各種挑戰。

片式電阻器的特性

片式電阻器包括汽車、工業和電信設備在內的現代電子設備中的關鍵器件。這種電阻器的體積小、精度高、穩定可靠，非常適合高密度電路。這種電阻器提供各種不同的電阻、公差、電阻溫度系數 (TCR) 和額定功率選擇。[AT] 和 [RP] 系列是 YAGEO 的兩個片式電阻器系列。這兩個系列均符合汽車級應用標準，通過了 AEC-Q200 認證的無源電子元器件測試；測試內容涵蓋溫度、濕度、耐焊接熱、熱沖擊和電路板彎曲公差等指標。認證測試內容還包括低濕度敏感性和抗硫性。

重要電氣規格的比較

AT 系列和 RP 系列表面貼裝器件 (SMD) 電阻器提供了四種標準表面貼裝封裝選擇：0402、0603、0805 和 1206。每個封裝的數字代碼中包含了設備的標稱長度和寬度，單位為英寸（表 1）。

| | SMD 封裝 | 尺寸（英寸） | 尺寸 (mm) | 額定功率（W） |
| ---------- | ----------------------- | ------------------ | --------------- |
| 0402 | 0.039 x 0.02 x 0.014 | 1.0 x 0.5 x 0.35 | 0.063 (1/16) |
| 0603 | 0.063 x 0.031 x 0.022 | 1.6 x 0.8 x 0.55 | 0.10 (1/10) |
| 0805 | 0.79 x 0.049 x 0.024 | 2 x 1.25 x 0.6 | 0.125 (1/8) |
| 1206 | 0.122 x 0.063 x 0.026 | 3.1 x 1.6 x 0.65 | 0.25 (1/4) |

表 1：所示為四種封裝尺寸的 RP 系列和 AT 系列片式電阻器元件的尺寸和額定功率。（表格來源：Art Pini）

額定功率與封裝體積成正比，介于 1/16 W 到 1/4 W 之間。

不同的封裝尺寸有不同的電阻值、電阻容差、TCR 和額定電壓。AT 系列電阻器的規格見表 2。

表 2：所示為 AT 系列電阻器的電氣特性。（表格來源：YAGEO）

下表列出了每種封裝尺寸、TCR 和公差對應的電阻值范圍。

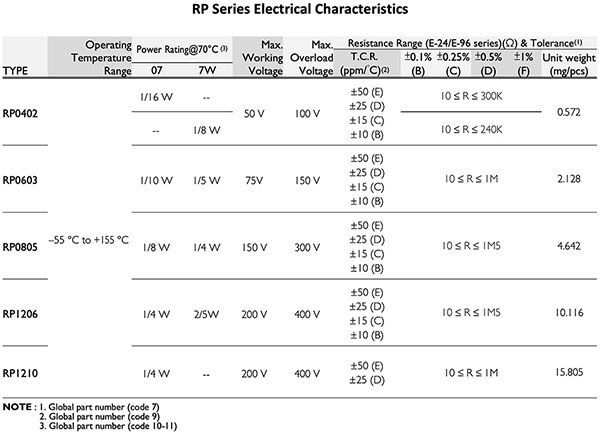

同樣，表 3 匯總了 RP 電阻系列的規格。

表 3：所示為 RP 系列電阻器的電氣特性。（表格來源：YAGEO）

任一產品系列的器件都是根據封裝尺寸、TCR、電阻公差和電阻值來選擇的。電阻值的有效范圍因其他規格而異。

RP 系列的 TCR 值步進為 ±50、±25、±15 和 ±10 百萬分之一攝氏度 (ppm/°C)。AT 系列還增加了 ±5 ppm/°C 的更低 TCR。

請注意，對于每個 TCR 步進值，RP 系列器件的有效電阻值范圍大于或等于 AT 電阻器的有效電阻值范圍。

這兩個系列都提供 0.1%、0.25%、0.5% 和 1% 的公差值，這些都是最常用的電阻器公差。不過，AT 系列還具有三個其他的公差范圍：0.05%、0.02% 和 0.01%。針對這些精確公差的要求并不常見，且所提供的電阻值也更為有限。

AT 系列和 RP 系列電阻器的比較

YAGEO [AT0402FRE0710KL] 是一款 10 千歐 (kΩ)、1/16 W AT 系列電阻器，采用 0402 封裝，TCR 為 ±50 ppm/°C。RP 系列的同類產品是規格相同的 [RP0402FRE0710KL] 電阻器。這兩個系列的不同之處在于，RP 系列在此 TCR 范圍內的電阻值為 10 Ω 至 240 kΩ，而 AT 系列在此范圍內的電阻值則為 10 Ω 至 100 kΩ。RP 系列在所有 TCR 值下都具有這一電阻值范圍，而 AT 系列則縮小了 TCR 值為 ±10 ppm/°C 和 ±5 ppm/°C 時的電阻值范圍。

[AT0603DRE0710KL] 是一款 10 kΩ、1/10 W 的 AT 系列電阻器，采用 0603 封裝，其 TCR 為 ±50 ppm/°C。[RP0603DRD0710KL] 是 RP 0603 系列電阻器，除 TCR 值為 ±25 ppm/°C 外，標稱規格相同。RP 系列的有效電阻范圍為 10 Ω 至 910 kΩ。對于兩個最高 TCR 規格，AT 系列電阻器的阻值范圍為 10 Ω 至 330 kΩ，而對于較低的 TCR 選擇，其阻值范圍則更為有限。

AT 系列 [AT0805BRD0710KL] 采用 0805 封裝，是一款 10 kΩ 1/8 W 電阻器，其 TCR 為 ±25 ppm/°C。與之等效的 RP 系列 [RP0805BRD0710KL] 電阻器具有相同的電阻、容差和 TCR。同樣，在整個 TCR 選擇范圍內，RP 系列電阻器的阻值范圍更大，而 AT 系列電阻器在較低的三個 TCR 選擇范圍內阻值范圍則較為有限。

[AT1206BRD0710KL] 是一款 10 kΩ、1/4 W 電阻器，采用 1206 封裝。與之等效的 RP 系列產品為 [RP1206BRD0710KL] 電阻器，具有完全相同的規格。

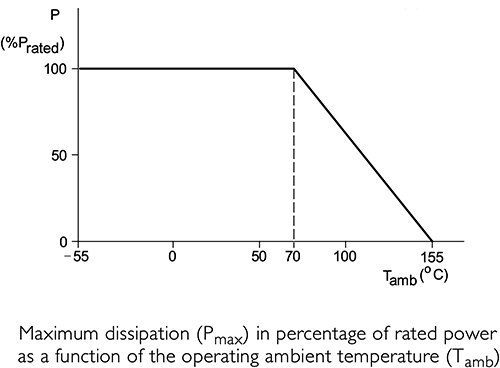

根據電氣規格，這兩個系列的電阻器很相似，且應用范圍廣。RP 系列的電阻值范圍更大，適用范圍更廣。AT 系列的某些電阻值的公差更接近，且 TCR 范圍比較小，這兩種特性都適用于要求更高精度和準確性的應用。在額定功率水平下，兩個系列的工作溫度范圍均為 -55°C 至 +155°C。注意，如果環境溫度超過 +70°C，則必須降低額定功率（圖 1）。

圖 1：這兩個系列電阻器的功率降額曲線都要求在溫度高于 70°C 時降低功率。（圖片來源：YAGEO）

環境安全與保護

AT 系列和 RP 系列產品均可用于汽車和工業環境。這兩個系列在生產過程中所用的環氧化合物不含鹵素。此外，這些電阻器不含鉛，符合 RoHS 規范。由于使用了非違禁材料，這些電阻器還減少了有害環境的廢物產生。

這兩個系列的電阻器產品都能很好地適應車輛和工業環境中常見的濕氣和腐蝕性氣體。防潮特性的一個方面是濕氣敏感度 (MSL)。電子行業使用這一評定系統來確定元器件在相對濕度為 60% 至 85% 的濕度水平、溫度低于 +85°F 的環境下可暴露多長時間后，才會因吸濕過多而無法進行波峰焊接。在波峰焊過程中，殘留的濕氣會迅速膨脹，損壞元器件，甚至可能損壞電路板。AT 系列和 RP 系列電阻器達到了 MLS 1 級，表示其地面存儲期限不受限制。按照 AEC-Q200 標準，這兩個系列還進行了防潮測試，受潮后的電阻值變化均小于 ±(0.1% + 0.05 Ω)。

對于片式電阻器等無源元器件來說，由于接觸硫化合物造成的污染是一個越來越敏感的問題。機油、潤滑油、油基燃料和橡膠部件或涂層會釋放含硫氣體。這些硫化合物會與金屬（尤其是銀）發生反應，損壞片式電阻器。

耐硫測試（ASTM-B-809-95，修改版）是將待測試組件置于密閉容器中，通過向容器內定量加入硫磺粉末以形成富含硫氣體環境。將容器加熱到 +105°C，然后將待測試組件暴露在這種環境下 750 小時。測量待測電阻器的阻值，以確保其電阻變化小于規定的限值。這兩個系列的電阻器都具有出色的抗硫性。

AT 系列和 RP 系列電阻器的區別

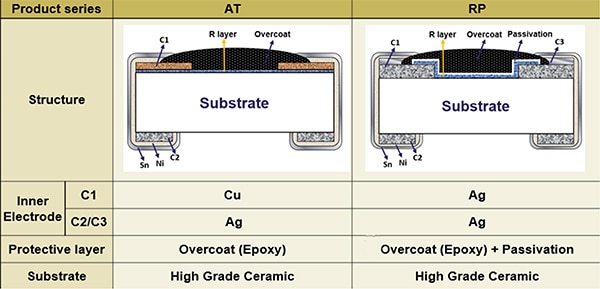

AT 系列和 RP 系列電阻器的設計不同。AT 系列是一種較早的設計，在防潮和防硫方面采用了更為傳統的方法。RP 系列是一種最新的設計，采用了較新的施工技術和材料（圖 2）。

圖 2：AT 系列和 RP 系列片式電阻器的結構對比顯示了這兩種器件在防潮和防硫方面的差異。（圖片來源：YAGEO）

與所有片式電阻器一樣，這兩個系列都使用了沉積在陶瓷基板上的阻性金屬膜。AT 系列電阻器使用銅作為頂側電極 (C1)，以減少硫蒸汽的腐蝕作用，因?yàn)殂~與硫的化學反應不如銀強烈。電阻層和電極使用環氧樹脂涂層密封。端帽由鍍錫鎳制成，以確?？珊附有?。這些端帽密封并形成連接點，連接電阻器底部的銀電極。

基于多年使用相關片式元件的經驗，RP 系列器件在 C1 內電極頂部增加了聚合物銀層 (C3)，以防止硫侵蝕。這樣，內部電極就可以由銀制成。薄薄的鈍化層在金屬膜與腐蝕性元素之間形成了一道隔離屏障。鈍化是一種化學工藝，通過在電阻層表面形成保護涂層，以降低其受腐蝕或環境因素影響的概率。最后，通過環氧樹脂外涂層完成封裝。

由于改進了密封工藝，RP 系列的抗硫化性能優于 AT 系列。RP 系列器件的硫測試規格限制更加嚴格，為 ±(2.0%+ 0.05 Ω），而 AT 系列的限值為 ±(4.0%+ 0.05 Ω)。這意味著由于接觸硫?qū)е碌碾娮枳兓^小。

新一代電阻器結構還提高了生產效率，降低了成本，縮短了交貨時間。

結語

汽車、工業和電信系統要求精密部件能夠在惡劣環境中可靠運行，包括高濕度、腐蝕性環境。AT 系列和 RP 系列電阻器均通過了 AEC-Q200 認證，非常適合這些應用。RP 系列具有更強的耐濕性和耐硫性，價格更低，交貨時間更短。AT 系列提供多種阻值選擇，公差較低，分別為 ±0.01%、±0.02% 和 ±0.05%。
