TE Connectivity (TE) 的Holsworthy金屬薄膜精密MELF SMA-Q電阻器符合AEC-Q200要求，并具有改進的涂層，可更好地防潮。TE MELF SMA-Q電阻器具有SMD結構、緊密容差和低溫度系數電阻系數 (TCR)。這些電阻器無鉛，符合 RoHS 標準，有三種尺寸和六種功率等級，最高可達1W。應用包括汽車、工業、電信、醫療設備和測量/測試設備。

數據手冊：*附件：TE Connectivity ， Holsworthy 金屬薄膜精密MELF SMA-Q電阻器數據手冊.pdf

特性

• 薄膜技術
• 符合AEC-Q200要求
• 整體穩定性優異
• Ni屏障層上的Sn終止
• 最小緊密容差：±0.1%
• 最小極低溫系數：±5ppm/°C
• 最高大功率額定值：1W
• 支持SMD結構
• 無鉛且符合 RoHS 標準
• MSL1潮濕敏感度等級

構造

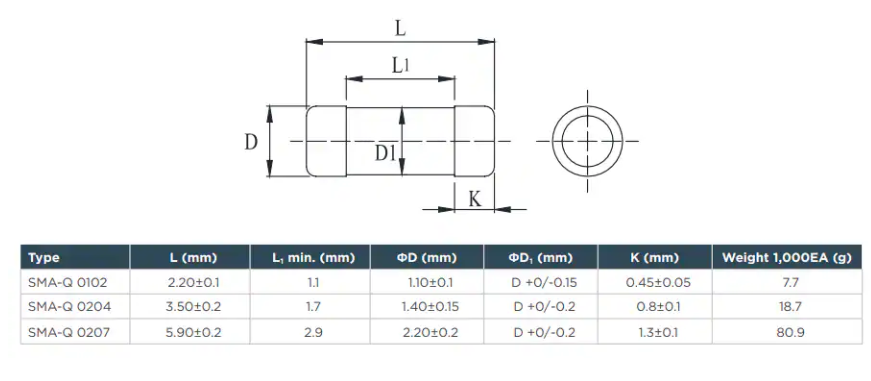

尺寸

TE Connectivity SMA-Q系列金屬薄膜精密MELF電阻器技術解析與應用指南

一、產品概述與技術亮點

TE Connectivity推出的SMA-Q系列金屬薄膜精密MELF電阻器代表了表面貼裝電阻技術的重要進步。作為AEC-Q200認證產品，該系列專門針對汽車電子、工業設備、醫療儀器等高可靠性應用場景進行了深度優化。

? 核心技術創新： ?

• 采用薄膜技術實現±0.1%的嚴格公差
• 溫度系數低至±5 ppm/°C，確保溫度穩定性
• 三種尺寸覆蓋不同功率需求，最高功率達1W
• 改進的涂層提供更優異的防潮保護，濕度敏感等級達到MSL1

二、電氣特性深度分析

2.1 標準電氣規格

2.2 高功率電氣規格

針對功率密度要求更高的應用，SMA-Q系列提供高功率版本：

? 關鍵設計考慮： ?

• 工作電壓計算：√(P×R) 或技術規格書中最大工作電壓，取較低值
• 過載電壓限制：2.5×√(P×R) 或最大過載電壓，取較低值
• 額定連續工作電壓(RCWV)按上述原則確定

三、機械結構與尺寸規范

3.1 物理尺寸參數

? SMA-Q 0102規格： ?

• 長度(L)：2.20±0.1 mm
• 直徑(ΦD)：1.10±0.1 mm
• 每1000個重量：7.7 g

? SMA-Q 0204規格： ?

• 長度(L)：3.50±0.2 mm
• 直徑(ΦD)：1.40±0.15 mm
• 每1000個重量：18.7 g

? SMA-Q 0207規格： ?

• 長度(L)：5.90±0.2 mm
• 直徑(ΦD)：2.20±0.2 mm
• 每1000個重量：80.9 g

3.2 推薦焊盤布局

針對不同尺寸的推薦焊盤設計：

四、應用環境特性與可靠性

4.1 環境測試表現

SMA-Q系列在各項環境測試中展現出優異的穩定性：

? 耐久性表現： ?

• 10Ω-332KΩ電阻：±(0.25%+0.01Ω)
• <10Ω及>332KΩ電阻：±(0.5%+0.01Ω)
• SMA-Q 0102型號：±(1%+0.01Ω)

? 高濕度環境適應性： ?

• 85°C/85%相對濕度條件下測試1344小時
• 使用不超過10%的工作功率(≤100V)

4.2 脈沖耐受能力

? 單脈沖耐受特性： ?

• 矩形波50次脈沖測試
• 接受標準：電阻值變化不超過初始值的1%

? 連續脈沖性能： ?

• 重復矩形脈沖測試，脈沖周期調整至平均功耗等于70°C時的額定功率
• 不同型號展現出良好的持續負載能力

五、高頻特性分析與應用

5.1 頻率響應特性

在高達100kHz頻率范圍內，SMA-Q系列電阻器基本遵循歐姆定律。在更高頻率下，電阻器阻抗受到串聯電感和并聯電容的共同影響：

? SMA-Q 0204頻率表現： ?

• 在1MHz-10GHz頻率范圍內，不同阻值的阻抗變化趨勢明確
• 相位角隨頻率變化呈現規律性分布

? SMA-Q 0207頻率行為： ?

• 高頻特性優化，適用于射頻和微波電路
• 相位角特性穩定，確保信號完整性

六、焊接工藝與熱管理

6.1 回流焊參數（無鉛組裝）

• 液相溫度：217°C
• 峰值溫度：235-260°C
• 液相以上時間：60-150秒

6.2 降額曲線指導

功率降額管理：

• 除5ppm型號外，環境溫度超過70°C時需線性降額
• 155°C環境溫度下降額至0%

七、選型指導與訂購信息

7.1 產品代碼結構

典型產品代碼示例：?SMA-Q 0204 B T N X 100R?

各部分含義：

• ?SMA-Q?：系列標識
• ?0204?：尺寸代碼
• ?B?：公差等級(0.1%)
• ?T?：功率額定值
• ?N?：TCR等級(±15PPM/°C)
• ?X?：包裝形式(卷帶包裝)
• ?100R?：電阻值標識

7.2 關鍵技術參數選擇矩陣

? 公差等級選項： ?

• B：±0.1%（最高精度）
• C：±0.25%
• D：±0.5%
• F：±1%
• J：±5%）

? TCR溫度系數等級： ?

• A：±5PPM/°C（最高穩定性）
• B：±10PPM/°C
• N：±15PPM/°C
• C：±25PPM/°C
• D：±50PPM/°C
• E：±100PPM/°C

八、應用場景推薦

8.1 汽車電子應用

• 發動機控制單元傳感器接口
• 電池管理系統電流檢測
• 高級駕駛輔助系統信號調理

8.2 工業控制領域

• 高精度測量?jī)x器
• 過程控制設備
• 數據采集系統

8.3 醫療設備集成

• 患者監護設備
• 醫療成像系統
• 診斷儀器
