作者：Steven Keeping

投稿人：DigiKey 北美編輯

碳化硅 (SiC) 在許多方面優于硅 (Si)，特別適合用于電池快充、光伏 (PV) 電池轉換器和牽引逆變器等應用中的肖特基二極管。盡管如此，設計人員仍需要進一步提升器件效率。

利用碳化硅器件實現這一目標有兩種途徑：一是降低漏電流，二是減少因熱阻引起的損耗。盡管實現這些目標具有挑戰性，但合并引腳肖特基 (MPS) 二極管提供了一種解決方案。MPS 器件還能提高肖特基二極管的浪涌電流性能。

本文將介紹 SiC 肖特基二極管相比傳統二極管在大功率應用方面的優勢，并概述在哪些方面可以進一步提高性能。然后以 [Nexperia] 提供的 MPS 二極管為例展開介紹，總結這種器件的關鍵特性，并探討設計人員如何通過使用這些器件來獲得優勢。

SiC 硅肖特基二極管的優勢

與傳統的 Si P-N 結相比，SiC 肖特基二極管的優勢源自于底層半導體材料的特性及其設計。SiC 的帶隙比 Si 寬。帶隙是將電子從半導體中的價帶移至導帶所需的能量，是決定材料電導率的關鍵因素。

SiC 具有更寬的帶隙，在相同額定電壓下具有比 Si 器件高出一個數量級的介電擊穿場強，同時具有更薄的漂移層。漂移層是傳統二極管 P 層和 N 層之間的輕摻雜層，或是 SiC 肖特基二極管的金屬層和 P 層。更薄的漂移層具有更低的電阻率和更好的導電性能，并且芯片尺寸更小。

SiC 的另一個優點是其熱導率大約高 3.5 倍，從而在一定芯片面積內提高了功率耗散。SiC 的最高工作溫度幾乎是 Si 的兩倍。使用尺寸更小的芯片可降低器件的自電容，在規定的額定電流和電壓條件下，相關的電荷也更低。這些特性以及 SiC 更高的電子飽和速度，使得開關速度更快，損耗更低。

肖特基二極管在結構上摒棄了傳統的 P-N 結和 P 型材料，而是使用與 N 型材料鍵合的薄金屬層，如鉑、鎢、金或其他金屬。這種鍵合形成的“金屬-半導體 (M-S)”結稱為肖特基勢壘（圖 1）。

圖 1： 肖特基二極管用金屬取代傳統二極管的 P 型半導體（上），形成 M - S 結（下）。（圖片來源：DigiKey）

與 P-N 結相比，M-S 結在正向和反向偏壓條件下產生較窄的電子耗盡區（圖 2）。較窄的耗盡區給肖特基二極管帶來一個關鍵優勢：比傳統二極管更低的正向電壓（V F ）。正向偏置時，肖特基二極管通常在幾百毫伏電壓下開始導通，而 P-N 結則需要 0.6 V 至 0.7 V 才開始導通。這一特性有利于如電池供電型設備等低功耗應用。

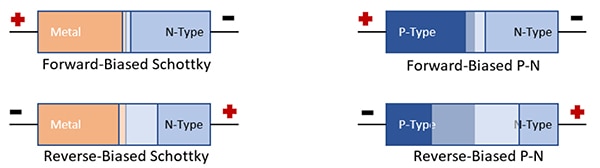

圖 2：在正向和反向偏壓條件下，肖特基二極管耗盡區都較窄，因此能降低正向電壓和損耗。（圖片來源：DigiKey）

肖特基器件僅通過多數載流子（電子）導電，當器件正向偏置時，二極管結耗盡層中存儲的電荷可忽略不計。這會限制二極管開關從正向偏置切換至反向偏置時的損耗（和功率耗散）。相比之下，P-N 結二極管通過少數載流子和多數載流子導通，從而導致耗盡層中會存儲更多的電荷。其結果是，P-N 器件的開關損耗更高，并且隨著頻率的增加而倍增。

總體而言，肖特基二極管比 P-N 器件的功耗小，并且在高功率應用中的散熱效率高。更小的功率耗散使肖特基二極管能夠承受更高的溫度，從而獲得更強的性能和更高的可靠性，且沒有熱擊穿風險。

肖特基二極管耗盡區窄還有一個優勢：使元器件具有較低電容。低電容加上 SiC 二極管的“軟開關”特性，可顯著降低電磁干擾 (EMI)。

如何使 SiC 肖特基二極管更加出色

SiC 肖特基二極管技術在不斷改進。例如，當代 SiC 器件的狹窄耗盡區會使制造 M-S 接口時出現的缺陷影響倍增，導致二極管在反向偏置時出現高漏電流。此外，窄耗盡區還能防止 SiC 肖特基二極管承受高反向電壓 (V R )。肖特基二極管可以承受幾十伏的 V R ，而 P-N 結則可以承受數百伏的電壓。

解決 SiC 二極管漏電流高的一個方案是加厚二極管的漂移層和基板。然而，在給定電流下，這會增加電阻、熱阻并推高 VF 和結點溫度 (T J )。此外，加厚漂移層具有較高的電阻，會影響浪涌電流性能。

Nexperia 通過其 MPS 二極管解決了這一難題。Nexperia [PSC 系列] 的 MPS 結構采用了兩種二極管，一種是 SiC 肖特基二極管，另一種是 P-N 器件，且這兩器件并聯。在傳統肖特基器件的漂移區植入 P 摻雜“阱”，在肖特基陽極處與金屬形成 P 型歐姆接觸，與輕摻雜的 SiC 漂移層（或外延層）形成 P-N 結（圖 3）。

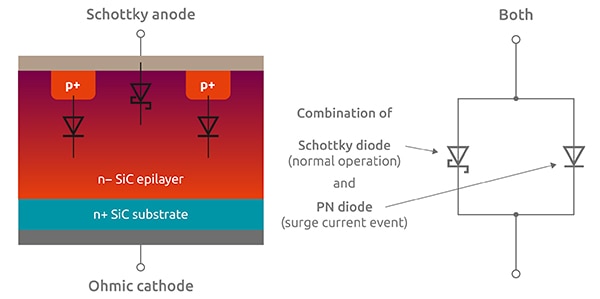

圖 3：MPS 結構采用兩個并聯的器件，一個是 SiC 肖特基器件，另一個是 P-N 器件。摻雜 P 的區域被植入漂移區，從而與金屬形成 P 型歐姆接觸，并與 SiC 漂移層或外延層形成 P-N 結。（圖片來源：Nexperia）

在反向偏壓作用下，P 摻雜阱區促使最大場強向下轉移至幾乎無缺陷的漂移層，遠離具有缺陷的金屬勢壘區，從而減小了整體漏電流（圖 4）。

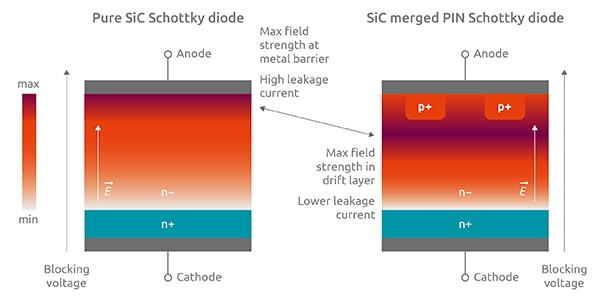

圖 4：在 SiC 肖特基二極管中加入 P 摻雜阱，可將反向偏置下的最大場強區移離陽極金屬區。這樣會得到較低的漏電流。（圖片來源：Nexperia）

P 摻雜阱的位置、面積和摻雜濃度會影響最終特性，并產生 VF 降低與漏電流、浪涌電流之間形成權衡關系。其結果是，MPS 器件能夠在比傳統 SiC 二極管更高的擊穿電壓下工作，同時保持相同的漏電流和漂移層厚度。

肖特基二極管（單極器件）和 P-N 二極管（雙極器件）的混合組合決定了 P-N 結在正常情況下不會導通，其效果是幾乎沒有反向恢復損耗。不過，由于 P-N 二極管在發生瞬態過流事件時會導通，因此混合排列結構能提高額定浪涌電流，從而能有效地保護混合器件。

由于 MPS 二極管在標稱條件下的特征類似于肖特基二極管，因此這些器件表現出純電容開關特征，導致其反向恢復電荷 (Q RR ) 低于具有相同電氣額定值的 Si 快速恢復二極管。QRR 是二極管中存儲的電荷。這種電荷必須在二極管阻斷反向電壓之前重新結合，是 Si 二極管的主要損耗因素之一。

圖 5 比較了 Si 二極管與 SiC 二極管（Nexperia 的 [PSC1065HJ] ）的反向恢復特性。SiC 二極管具有純電容開關特性，因此 QRR 極小。QRR 相當于 I F = 0 軸下方的面積。

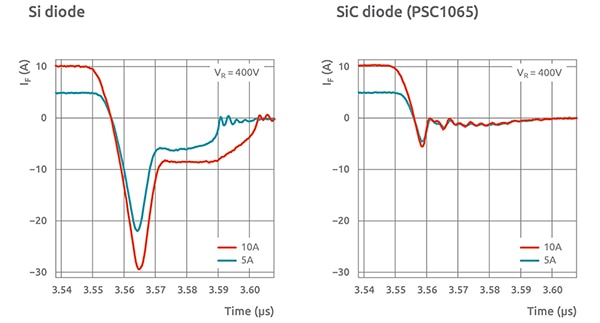

圖 5：所示為 Si 二極管（左）與 SiC 二極管（右）的反向恢復特性對比。SiC 二極管表現出純電容性開關特性，導致 QRR 極小。（圖片來源：Nexperia）

在制造過程中減少漂移層厚度

與傳統的 SiC 二極管相比，MPS 二極管顯著減小了漏電流，因此，可通過減少漂移層厚度來獲得優勢。如上所述，傳統 SiC 二極管的漂移層比 Si 二極管的漂移層厚，以保持較低的漏電流。

在制造過程中，未處理的 SiC 襯底經過 N 摻雜處理，SiC 外延層“生長”形成漂移區。襯底厚度可達 500 微米 (μm)，這會增大從結到背面金屬的電流路徑的電阻和熱流路徑的熱阻。其結果是，在給定電流下 VF 下降和 TJ 增加。

要降低漂移層的電阻和熱阻，可以在制造過程中通過研磨減小襯底底面的厚度（圖 6）。這樣，MPS 二極管在給定的工作條件下與同類 SiC 二極管相比，工作溫度更低、可靠性更高、浪涌電流能力更強、VF 下降更低。

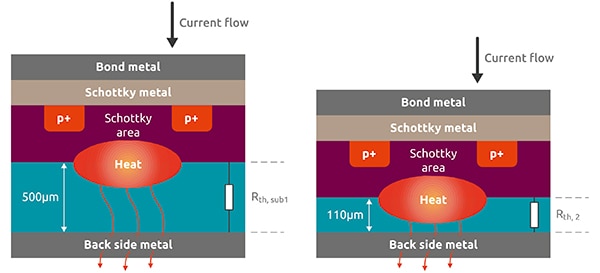

圖 6：與同類 SiC 二極管相比，減小襯底（右）的厚度度可使 MPS 二極管的工作溫度更低、可靠性更高、浪涌電流能力更強、VF 下降更低。（圖片源型：Nexperia）

商業選擇

Nexperia 為電池充電基礎設施、服務器和電信電源、不間斷電源以及光伏逆變器等諸多應用提供一系列 MPS 二極管。

[PSC0665HJ] （圖 7）是采用 DPAK R2P (TO-252-2) 表面貼裝封裝的 MPS SiC 肖特基二極管。從結到外殼的熱阻 (R th(j-c) ) 為 2.7 開爾文/瓦 (K/W)?？偣β屎纳?(P tot ) (Tc ≤ +25°C) 為 115 W。該二極管具有與溫度無關的電容性關斷和零恢復開關特性，并具有良好的品質因數 (FOM)（FOM = 總電容電荷 (Q C ) x V F ）。該器件提供穩定可靠的浪涌電流保護，具體表現為非重復高峰值正向電流 (I FSM )。

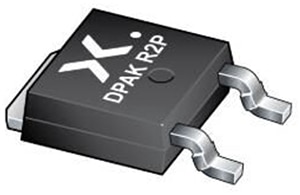

圖 7：PSC0665HJ 是采用 DPAK R2P (TO-252-2) 封裝的 MPS SiC 肖特基二極管。（圖片來源：Nexperia）

PSC0665HJ 的 QC 為 14 納庫侖 (nC)（VR = 400 V；d IF /dt = 200 A/毫秒 (A/μs)；正向電流 (I F ) ≤ 6 A；TJ = +25°C）和 VF = 1.5 V（I F = 6 A；TJ = +25°C）。由此得出該二極管的 FOM 為 14 nC x 1.5 V = 21 納焦 (nJ)。

最大重復峰值反向電壓 (V RRM ) 為 650 V。反向電流 (I R ) 在 +25°C 時為 1 μA，VR 為 650 V。最大正向電流 (I F ) 為 6 A，最大 IFSM 為 300 A（tp = 10 μs；方波；Tc = +25°C）或 36 A（tp = 10 ms；半正弦波；Tc = +25°C）。

[PSC2065LQ] 是 Nexperia MPS SiC 肖特基二極管系列的另一款產品。該器件采用 TO247 R2P (TO-247-2) 通孔插裝功率塑料封裝。從結到外殼的熱阻 (Rth(j-c))~~ 為 1 W。P tot （Tc ≤ +25°C）為 115 W。

PSC2065LQ 的 QC 為 41 nC（VR = 400 V；dI F /dt = 200 A/μs；IF ≤ 20 A；Tj = +25°C），VF = 1.5 V（IF = 20 A；TJ = +25°C）。因此，F(xiàn)OM 為 41 nC x 1.5 V = 61.5 nJ。

VRRM 為 650 V。IR 在 +25°C 時為 1 μA，VR 為 650 V。最大 IF 為 10 A，最大 IFSM為 440 A（tp = 10 μs；方波；Tc = +25°C）或 52 A（tp = 10 ms；半正弦波；Tc = +25°C）。

結語

與 Si 相比，SiC 肖特基二極管具有強大的技術優勢，例如開關性能顯著提高，開關頻率更高，同時不會降低輸出功率或整體系統效率。Nexperia 公司的混合型 MPS 結構充分利用了 SiC 肖特基二極管與 P-N 二極管的并聯優勢，顯著提升了 SiC 肖特基二極管的性能。與同類 SiC 二極管相比，該器件在給定的工作條件下，工作溫度更低、可靠性更高、抗浪涌電流能力更強、VF下降更小。
