XL4456 是一款315/433M ASK發射芯片，可以工作在250MHz~450MHz頻率范圍內。 其最大的優勢在于 “簡單易用” 和 “高性價比”。工程師可以快速將其集成到產品中，只需連接MCU的數據引腳和簡單的外圍電路，就能實現可靠的無線發射功能。它非常適合那些對成本敏感、需要長電池壽命、且通信數據量不大的短距離無線應用場景。

XL4456 型 315/433M 無線發射電路片內集成了 PLL 和功率放大器，其中 PLL 為發射機提供載波信號，PLL 采用環形振蕩器架構。功率放大器將輸入信號進行功率放大，采用漏極開路輸出，外接扼流電感結構。應用時采用窄帶匹配網絡，提高諧波抑制，保證輸出信號功率大于10dBm。XL4456 型 315/433M 無線發射電路采用 SOT23-6L 封裝。

XL4456發射芯片特點：

高集成度：芯片內部集成了 PLL 和功率放大器，無需外部 VCO(壓控振蕩器)等復雜電路。

寬電壓工作：1.8V ~ 3.6V 的工作電壓范圍，使其非常適合由電池(如鋰錳電池、兩節干電池等)供電的便攜式設備。

輸出功率大：典型輸出功率可達 12dBm(約16毫瓦)，提供了良好的通信距離基礎。

低功耗：工作電流：約 17-18mA(在 12dBm 輸出時)。關斷模式電流：< 100nA，極大地節省了在待機狀態下的電能消耗。

寬頻率范圍：支持 250MHz ~ 450MHz 頻段，默認典型應用為 315MHz 和 433.92MHz。

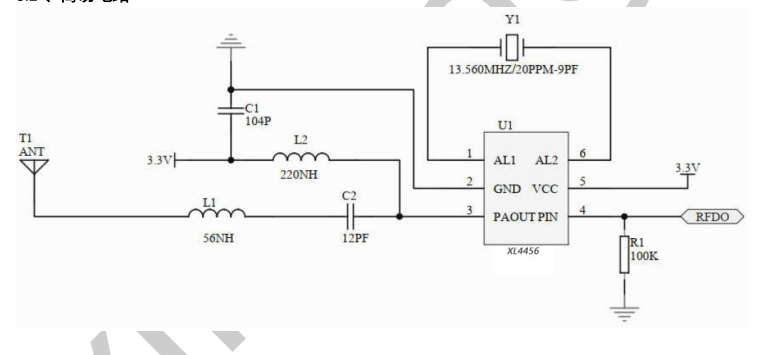

外圍元件極少：只需搭配一個晶振、少量電容電感即可組成完整的發射電路，降低了物料成本和PCB面積。

小尺寸封裝：采用 SOT23-6L 封裝，非常緊湊，適合空間受限的應用。

主要應用領域：

XL4456可廣泛應用于各種短距離無線遙控和數據傳輸場景，例如：

遙控器：車庫門遙控、門禁系統遙控、智能家居設備(風扇、照明)遙控。

胎壓監測系統(TPMS)：用于發射輪胎的壓力和溫度數據。

無線傳感器網絡：如溫濕度傳感器、漏水檢測器等的數據發送端。

其他消費電子遙控裝置。
