TPLD801-Q1 是 TI 可編程邏輯器件 （TPLD） 系列器件的一部分，該器件具有具有組合邏輯、順序邏輯和模擬模塊的多功能可編程邏輯 IC。TPLD 提供完全集成的低功耗解決方案，用于實現常見系統功能，例如定時延遲、電壓監控器、系統復位、電源定序器、I/O 擴展器等。該器件具有可配置的 I/O 結構，可擴展混合信號環境中的兼容性，從而減少所需的分立元件數量。

系統設計人員可以通過臨時模擬非易失性存儲器或通過 InterConnect Studio 對一次性可編程 （OTP） 進行永久編程來創建電路并配置宏單元、I/O 引腳和互連。TPLD801-Q1 由硬件和軟件生態系統提供支持，包括應用說明、參考設計和設計示例。
*附件：tpld801-q1.pdf

特性

• 作特性
  • 擴展溫度范圍：-40°C 至 125°C
  • 寬電源電壓范圍：1.65V 至 5.5V
  • 符合汽車應用標準
• 可配置的宏單元
  • 2 位、3 位和 4 位查找表
  • D 型觸發器和閂鎖，帶和不帶復位/設置選項
  • 8 位管道延遲
  • 計數器和延遲發生器
  • 可編程去毛刺濾波器或邊緣檢測器
  • 振蕩器
• 靈活的數字 I/O 功能
  • 所有數字信號都可以路由到任何 GPIO
  • 數字輸入模式：數字輸入，帶和不帶施密特觸發器，低壓數字輸入
  • 數字輸出模式：推挽式、漏極開路 NMOS、三態
• 開發工具
  • 互連工作室
  • TPLD801-Q1 評估模塊
  • TPLD編程板

參數

方框圖

?1. 產品概述?
TPLD801-Q1是德州儀器(TI)推出的汽車級可編程邏輯器件(PLD)，具有6個通用輸入輸出接口(GPIO)，適用于嚴苛的工業與汽車環境。核心特性包括：

• ?工作特性?：支持-40°C至125°C寬溫范圍，1.65V至5.5V寬電壓供電，符合汽車應用認證標準。
• ?可配置邏輯單元?：包含2/3/4位查找表(LUT)、D觸發器/鎖存器、8位管道延遲、計數器/延遲發生器、可編程消抖濾波器/邊沿檢測器及振蕩器。
• ?靈活I(lǐng)/O功能?：所有數字信號可路由至任意GPIO，支持施密特觸發器輸入、推挽/開漏輸出等多種模式。

?2. 關鍵應用領域?

• 工廠自動化與控制
• 通信設備
• 汽車電子
• 測試測量
• 消費電子（音頻/視頻/顯示設備）

?3. 技術細節?

• ?封裝與尺寸?：8引腳DRL封裝（SOT-5X3），尺寸2.1mm × 1.6mm。
• ?開發工具?：配套InterConnect Studio設計軟件、評估模塊及編程板。

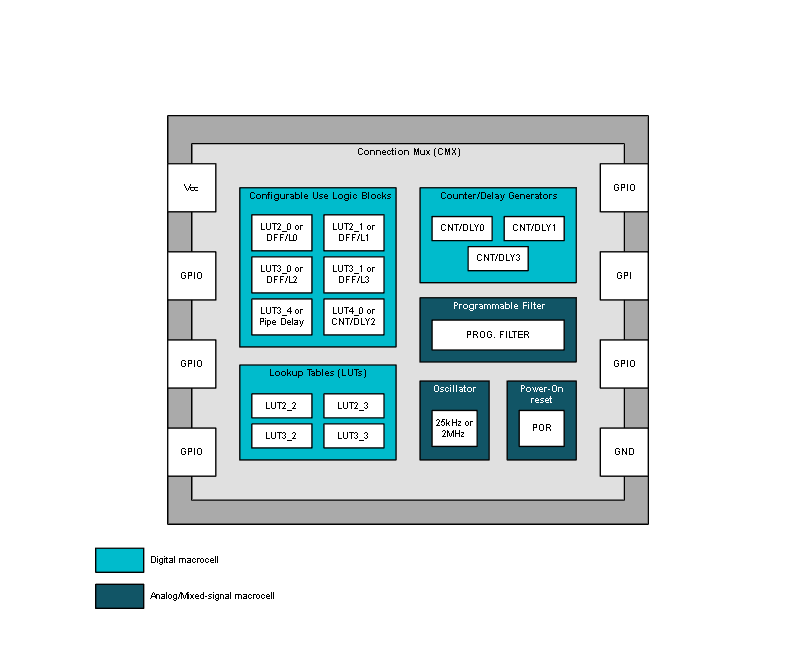

• ?功能框圖?：集成連接矩陣(CMX)、可配置邏輯塊、計數器/延遲發生器、振蕩器等模塊，支持靈活的信號路由。

?4. 電氣特性?

• ?絕對最大額定值?：供電電壓7V，ESD防護（HBM ±2000V，CDM ±1000V）。
• ?典型性能?：
  • 輸出高電平(VOH)達4.16V（5V供電時），低電平(VOL)最低0.01V。
  • 傳輸延遲典型值39.5ns（1.8V供電）。
  • 待機電流低至1.04μA（1.8V供電）。

?5. 設計支持?

• 提供完整的開發生態系統，包括參考設計、應用筆記及在線工具（ti.com）。
• 支持一次性編程(OTP)與非易失性存儲配置，可通過InterConnect Studio實現電路仿真與功耗估算。

?6. 文檔結構?
文檔包含詳細引腳定義、電氣規格、時序圖、功能描述及典型應用電路，覆蓋從硬件設計到軟件配置的全流程指導。
