TPLD2001-Q1 是 TI 可編程邏輯器件 （TPLD） 系列器件的一部分，該器件具有具有組合邏輯、順序邏輯和模擬模塊的多功能可編程邏輯 IC。TPLD 提供集成、緊湊、低功耗的解決方案，用于實現常見系統功能，例如定時延遲、電壓監控器、系統重置、電源定序器、I/O 擴展器等。這款成本優化的器件以小巧的外形提供豐富的功能，支持-40°C至125°C的擴展溫度范圍，工作電源電壓范圍為1.71V至5.5V。

系統設計人員可以通過臨時模擬非易失性存儲器或通過 InterConnect Studio 對一次性可編程 （OTP） 進行永久編程來創建電路并配置宏單元、I/O 引腳和互連。TPLD2001-Q1 由廣泛的硬件和軟件生態系統提供支持，包括應用說明、參考設計和設計示例。
*附件：tpld2001-q1.pdf

特性

• 作特性
  • 擴展溫度范圍：-40°C 至 125°C
  • 寬電源電壓范圍：1.71V 至 5.5V
  • 符合汽車應用標準
• 可配置的宏單元
  • 2 位、3 位和 4 位查找表 （LUT）
  • D 型觸發器和閂鎖，帶和不帶復位/設置選項
  • 8位移位寄存器
  • 16 位碼型發生器
  • 計數器和延遲發生器
  • PWM 發生器
  • 可編程去毛刺濾波器或邊緣檢測器
  • 分立式模擬比較器
  • 多通道采樣模擬比較器，帶多電壓基準選擇
  • 電壓基準和模擬溫度傳感器
  • 模擬多路復用器
  • 振蕩器
• 靈活的數字 I/O 功能
  • 所有數字信號都可以路由到任何 GPIO
  • 數字輸入模式：數字輸入，帶和不帶施密特觸發器，低壓數字輸入
  • 數字輸出模式：推挽式、漏極開路 NMOS、三態
• 開發工具
  • TPLD2001-Q1 評估模塊
  • TPLD編程器
  • 互連工作室

參數

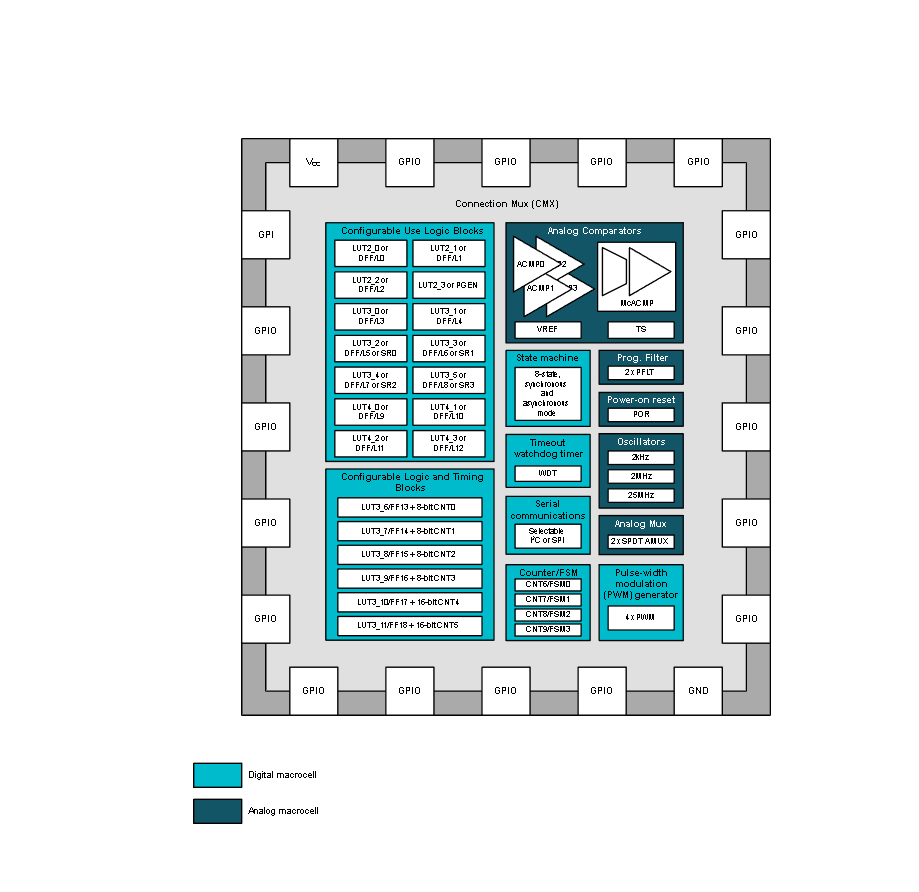

方框圖

?1. 核心特性?

• ?工作環境?：支持-40°C至125°C寬溫范圍，供電電壓1.71V至5.5V，符合汽車應用認證。
• ?可配置宏單元?：
  • 邏輯單元：2/3/4位查找表（LUT）、D型觸發器/鎖存器（帶/不帶復位/置位）。
  • 功能模塊：8位移位寄存器、16位模式發生器、計數器、PWM發生器、模擬比較器、電壓參考源、溫度傳感器等。
• ?數字I/O靈活性?：所有信號可路由至任意GPIO，支持施密特觸發輸入、推挽/開漏輸出等模式。

?2. 應用領域?

• 穿戴設備、PC/筆記本、工業自動化、汽車電子、通信設備等。

?3. 功能描述?

• 集成組合邏輯、時序邏輯及模擬模塊，提供緊湊低功耗解決方案，適用于時序控制、電壓監控、電源序列等場景。
• 開發支持：配套評估模塊（EVM）、編程工具及InterConnect Studio配置軟件。

?4. 關鍵參數?

• ?電氣特性?：
  • 絕對最大額定電壓7V，ESD防護（HBM ±2000V，CDM ±1500V）。
  • 典型功耗：待機電流低至2.41μA（1.8V供電），高速模式動態電流依配置不同。
• ?時序性能?：
  • 數字I/O延遲低至14.4ns（5V供電），SPI時鐘頻率最高4MHz。
  • 模擬比較器響應時間低至2μs（低帶寬模式）。

?5. 封裝與引腳?

• 20引腳VSSOP封裝（DGS），尺寸5.1mm×3.0mm，支持I2C/SPI接口復用。
