該SN74LV8T273包含八個正邊沿觸發的D型觸發器，具有直接的低電平有效清除（CLR）輸入。

滿足建立時間要求的數據 （D） 輸入端的信息傳輸?shù)?a href="http://www.brongaenegriffin.com/tags/時鐘/" target="_blank">時鐘 （CLK） 脈沖正向沿的 Q 輸出。時鐘觸發發生在特定的電壓電平，與正向脈沖的轉換時間沒有直接關系。當CLK處于高電平或低電平時，D輸入對輸出沒有影響。
*附件：sn74lv8t273.pdf

輸入采用降低閾值電路設計，以在電源電壓大于輸入電壓時支持向上轉換。此外，當輸入電壓大于電源電壓時，5V 容差輸入引腳可實現下平移。輸出電平始終以電源電壓 （VCC） 為基準，支持 1.8V、2.5V、3.3V 和 5V CMOS 電平。

特性

• 1.65V 至 5.5V 的寬工作范圍
• 5.5V 容差輸入引腳
• 單電源電壓轉換器（參見LVxT增強型輸入電壓）：
  • 向上翻譯：
    • 1.2V 至 1.8V
    • 1.5V至2.5V
    • 1.8V 至 3.3V
    • 3.3V 至 5.0V
  • 下譯：
    • 5.0V、3.3V、2.5V 至 1.8V
    • 5.0V、3.3V 至 2.5V
    • 5.0V 至 3.3V
• 高達 150Mbps（5V 或 3.3V VCC）
• 支持標準功能引腳排列
• 閂鎖性能超過250mAper JESD 17

參數

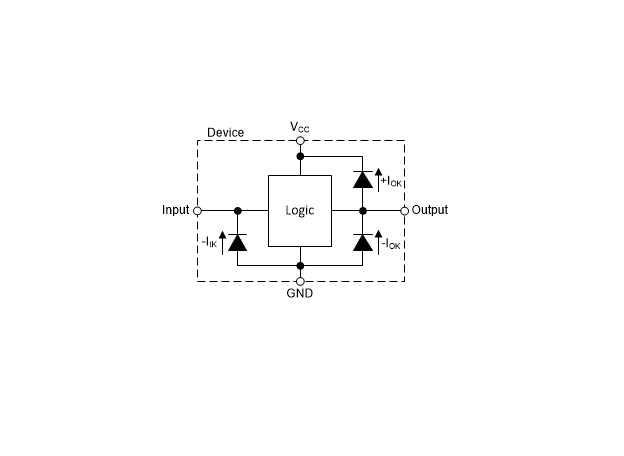

方框圖

?1. 產品概述?
SN74LV8T273是德州儀器（TI）推出的帶清除功能的八路D型觸發器，具有電壓電平轉換功能，適用于1.65V至5.5V寬電壓范圍操作。核心特性包括：

• ?電壓轉換能力?：支持上下行電壓轉換（如1.8V?5V、3.3V?5V等）。
• ?高性能?：最高支持150Mbps數據傳輸速率（5V供電時）。
• ?封裝選項?：提供TSSOP（PW）、VSSOP（DGS）、VQFN（RKS）三種封裝，尺寸最小至4.5mm×2.5mm。

?2. 關鍵特性?

• ?輸入/輸出兼容性?：5.5V耐壓輸入引腳，支持與不同電壓系統互聯。
• ?觸發方式?：上升沿觸發，異步低電平清除（CLR）。
• ?低功耗設計?：靜態電流典型值0.2μA（5.5V時）。

?3. 應用場景?

• 數字信號同步時鐘
• 多路信號監控簡化
• 開關信號轉換為 toggle 信號

?4. 電氣特性?

• ?工作溫度?：-40°C至125°C。
• ?ESD防護?：HBM 2000V，CDM 1000V。
• ?時序參數?：
  • 時鐘至輸出延遲（CLK→Q）：典型值5.5ns（5V供電）。
  • 建立/保持時間：最小0ns（5V供電）。

?5. 設計注意事項?

• ?布局建議?：需添加0.1μF去耦電容靠近VCC引腳，信號走線寬度建議8-12mil。
• ?未使用引腳處理?：必須接VCC或GND，避免浮空。
• ?熱管理?：VQFN封裝熱阻θJA為90.4°C/W，需注意散熱。

?6. 功能模式?

• ?清除模式?：CLR低電平時，輸出強制為低。
• ?數據鎖存?：CLK上升沿觸發D輸入數據鎖存至Q端。

?7. 文檔結構?
完整數據手冊包含引腳定義、絕對最大額定值、時序圖、典型應用電路及封裝機械尺寸等詳細信息。
