音叉晶體是應用最廣泛的一類石英晶體諧振器。最常見的工作頻率是32.768kHz。該頻率等于2的15次方Hz，可通過二進制分頻直接獲得標準1Hz秒脈沖，因此適合作為鐘表和實時時鐘系統的計時基準。

除了鐘表與RTC芯片，音叉晶振還應用于以下領域：

可穿戴設備：智能手表、健康手環

IoT節點：智能家居、低功耗傳感器

醫療電子：便攜式或植入式設備

車載電子：傳感器、車機控制

頻率穩定性與溫度特性

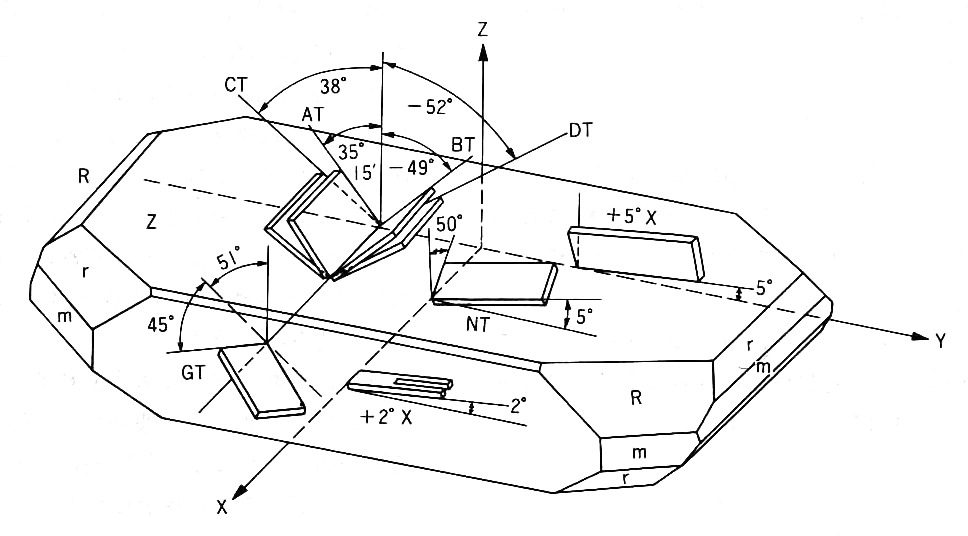

石英需要按照特定角度切割成晶片。不同切割角度對應不同的振動模式、溫度特性和頻率特性。常見切割方式有：X-cut、Y-cut、AT-cut、BT-cut、SC-cut、NT-cut 等。

32.768kHz音叉晶體一般采用的是XY-cut。其優點是能在kHz頻率下獲得穩定的機械諧振，并且功耗極低，非常適合便攜設備和RTC 應用。其溫度特性曲線方程為：

音叉晶體：-0.035ppmx(T-25)^2

貼片晶體：-0.04ppmx(T-25)^2

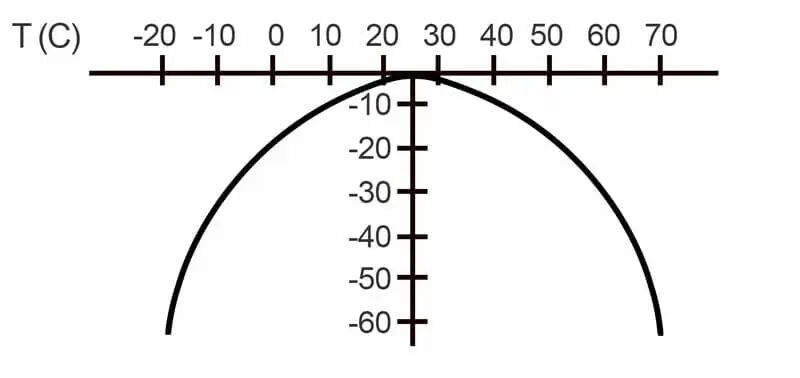

XY切石英的溫頻特性近似于拋物線型負二次函數。在25℃附近時性能最佳。偏離該點后，頻率誤差會隨溫度差的平方迅速增大。

NT-cut是一種優化音叉晶體切割方式，能獲得更優異的溫度特性，即更小的溫度漂移。與傳統XY-cut相比，NT-cut晶振的溫度頻率曲線更平緩，溫漂更小，因此會在一些高精度RTC晶振中使用。

音叉晶體如何提高穩定性

32.768kHz音叉晶體以低功耗、易分頻和成本低的優勢成為RTC和低功耗定時系統的常用基礎組件。然而，為滿足不同應用的精度要求，音叉晶體通常結合RTC、TCXO、OCXO來提高穩定性。

RTC實時時鐘

RTC的目的是在主系統斷電時保持時間計數。大多數RTC依賴外部32.768kHz音叉晶體。內部分頻將晶體信號轉換為1Hz輸出，用于秒計數。高精度RTC可能集成溫度補償或MEMS技術以提高穩定性。在日常電子設備、家電、物聯網等低功耗場景可以看到這種搭配。

TCXO溫補晶振

TCXO可以補償晶體在不同溫度下的頻率漂移，提高穩定性。將穩定性提高至 ±0.5~2ppm。在中等精度需求的工業控制系統、消費電子設備中可以看到這種搭配。

OCXO恒溫晶振

OCXO通過保持晶體在恒溫環境下，實現超高穩定性。穩定性可達±0.01~0.1ppm。但是其功耗較高，不適合低功耗設備在高精度衛星通信、導航、科研儀器中可以看到這種搭配。

KOAN晶振的解決方案

若您需要針對具體應用的晶振選型建議和技術支持，歡迎隨時聯系我們，KOAN將為您提供專業、貼心的解決方案。我們提供無源晶振和有源晶振，覆蓋多種規格尺寸，現貨充足，以滿足客戶需求。我們的產品質量和技術處于行業領先水平。公司致力于精細化質量管理，以滿足客戶對高端產品的需求。
