SN74LVC1G06-Q1器件是具有漏極開路輸出的逆變器緩沖器。
*附件：sn74lvc1g06-q1.pdf

特性

• 符合 AEC-Q100 標準，適用于汽車應用：
  • 器件溫度等級 1：-40°C 至 +125°C
• 工作范圍為 1.65V 至 5.5V
• 5.5V 容差輸入引腳
• 支持標準引腳排列
• 閂鎖性能超過100mAper JESD 78

參數

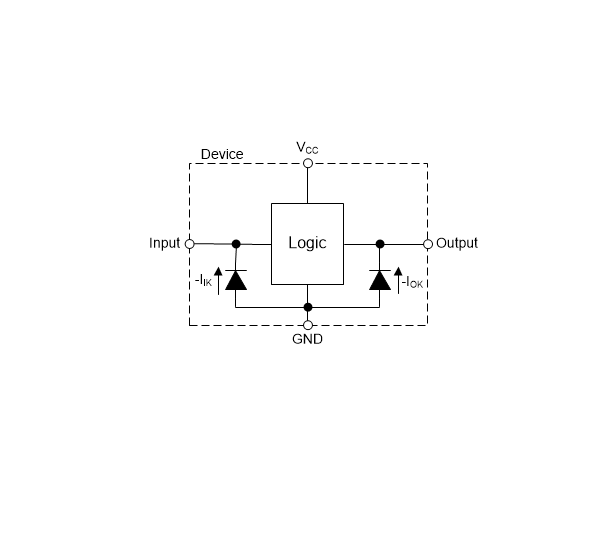

方框圖

?1. 產品概述?
SN74LVC1G06-Q1 是德州儀器（TI）推出的汽車級單路反相緩沖器/驅動器，采用開漏輸出設計，符合 AEC-Q100 汽車應用認證標準。

• ?關鍵特性?：
  • 工作電壓范圍：1.65V 至 5.5V
  • 支持 5.5V 容差輸入
  • 最大灌電流能力：32mA（4.5V 時）
  • 工作溫度范圍：-40°C 至 125°C

?2. 應用場景?

• 電源信號合并（Power Good 信號）
• 數字使能信號控制
• LED 驅動等高電流負載場景

?3. 功能描述?

• ?邏輯功能?：輸入低電平時輸出高阻態（Hi-Z），輸入高電平時輸出低電平（L）。
• ?開漏輸出優勢?：支持線與配置，需外接上拉電阻實現邏輯高電平。

?4. 封裝與引腳?
提供兩種封裝選項：

• ? DBV（SOT-23，5 引腳） ?：尺寸 2.9mm × 1.6mm（不含引腳）
• ? DCK（SOT-SC70，5 引腳） ?：尺寸 2mm × 1.25mm（不含引腳）

?5. 電氣特性?

• ?傳輸延遲?：典型值 2ns（5V 供電，負載電容 15pF）
• ?靜態電流?：低至 1μA（輸入懸空時）
• ?ESD 防護?：HBM 2kV，CDM 1kV

?6. 設計注意事項?

• ?布局建議?：
  • 電源旁路電容需靠近 VCC 引腳（推薦 0.1μF）。
  • 信號走線寬度建議 8-12mil，避免直角轉彎。
• ?輸入處理?：未用輸入需接 VCC 或 GND，防止浮空。
• ?熱管理?：最大結溫 150°C，需注意連續大電流下的散熱。

?7. 典型應用電路?

• ?LED 驅動?：通過開漏輸出直接驅動 LED，需串聯限流電阻。
• ?電平轉換?：利用 5.5V 輸入容差特性，實現不同電壓域的信號接口。

?8. 文檔支持?
包含詳細參數表、時序圖、熱性能數據及封裝機械信息，參考 TI 相關應用筆記（如 CMOS 功耗計算、布局指南等）。

?附：關鍵參數速查表?
