SN74LVC1G37-Q1器件是一個具有施密特觸發輸入和漏極開路輸出的緩沖器。
*附件：sn74lvc1g37-q1.pdf

特性

• 符合 AEC-Q100 標準，適用于汽車應用：
  • 器件溫度等級 1：-40°C 至 +125°C
• 工作范圍為 1.65V 至 5.5V
• 5.5V 容差輸入引腳
• 支持標準引腳排列
• 閂鎖性能超過100mAper JESD 78

參數

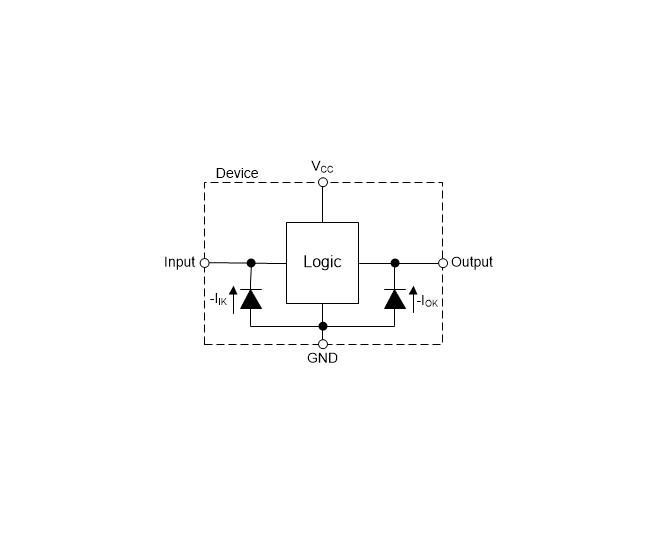

方框圖

?1. 核心特性?

• ?汽車級認證?：符合AEC-Q100標準，工作溫度范圍-40°C至125°C。
• ?寬電壓支持?：1.65V至5.5V操作范圍，輸入引腳兼容5.5V高電平。
• ?施密特觸發輸入?：增強抗噪能力，支持緩慢變化的輸入信號。
• ?開漏輸出?：最大灌電流32mA，支持電平轉換和總線配置。
• ?低功耗設計?：靜態電流低至微安級，支持部分?jǐn)嚯娔Ｊ剑↖off保護）。

?2. 關鍵參數?

• ?電氣特性?：
  • 輸入閾值電壓（VT+典型值1.08V@2.3V，VT-典型值0.56V@2.3V）。
  • 輸出低電平（VOL≤0.4V@3V/4mA）。
  • 傳輸延遲（典型值2.5ns@3.3V/15pF負載）。
• ?封裝選項?：
  • DBV（SOT-23，5引腳）：2.9mm×1.6mm。
  • DCK（SC70，5引腳）：2mm×1.25mm。

?3. 典型應用?

• ?電源管理?：組合電源良好信號（Power Good）。
• ?信號調理?：驅動數字使能信號，LED控制（需外接上拉電阻）。
• ?總線接口?：開漏輸出適合I2C等雙向通信場景。

?4. 設計注意事項?

• ?布局建議?：
  • 電源旁路電容需靠近VCC引腳（推薦0.1μF）。
  • 避免長走線（>12cm），必要時采用端接電阻。
• ?熱管理?：
  • 結溫不超過150°C，DBV封裝熱阻θJA=357.1°C/W。

?5. 安全與合規?

• ?ESD防護?：HBM 2000V，CDM 1000V。
• ?絕對最大額定值?：電源電壓6.5V，輸入電壓6.5V。
