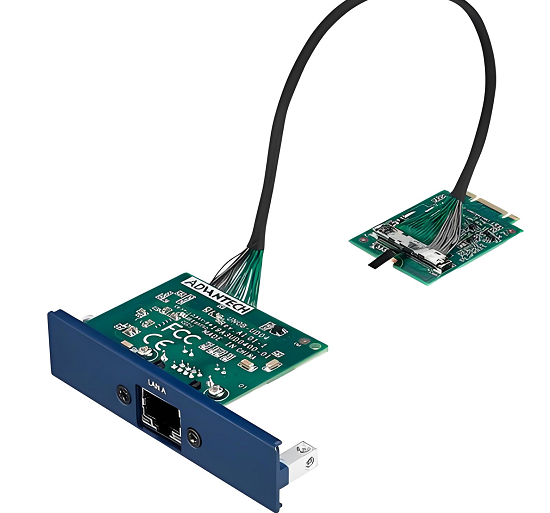

在高速電子設計和小型化設備中，極細同軸線束（micro coaxial cable）正被越來越廣泛地應用。它憑借直徑小、柔性高、屏蔽性好等特點，常見于高速信號傳輸場景，例如顯示接口（eDP、MIPI）、高速攝像頭、模組互連以及內部射頻信號鏈路等。那么，這類線束究竟適用于哪些頻率范圍？在設計中又需要怎樣匹配，才能發揮最佳性能？

一、極細同軸線束的頻率適用范圍
極細同軸線的傳輸能力并非固定，而是與線徑、介質材料、屏蔽層質量、連接器性能等因素密切相關?？傮w來說，它的工作范圍大致可以覆蓋：
1.1、低頻至幾百 MHz：在這個頻段下，損耗較低，傳輸穩定，但實際應用并不常見。
1.2、幾百 MHz ～ 幾 GHz：這是極細同軸線束的常見應用區間，比如 Wi-Fi、藍牙、Sub-6G 5G、高清顯示接口。
1.3、10 GHz 以上：對于高端應用，如毫米波通信、部分高速測試接口，經過特殊設計的極細同軸線束仍能勝任，但長度、工藝和材料要求更為嚴格。
需要注意的是：頻率越高，損耗越大，線長可用范圍也越受限制。因此，在高頻應用中，設計師往往會將極細同軸線束的長度控制在盡可能短的范圍內，以減小插入損耗和信號畸變。

二、影響頻率性能的關鍵因素
為什么同樣是極細同軸線，不同應用下的頻率性能差異會這么大？關鍵在于以下幾個方面：
2.1、介質材料：介質常數和損耗角正切（tan δ）直接決定了高頻損耗水平。優質介質能顯著改善傳輸性能。
2.2、導體與屏蔽層：線徑越小，表皮效應帶來的損耗越明顯；屏蔽層編織密度不足也會引入泄漏。
2.3、連接器：極細同軸線束必須配合高性能小型連接器使用，否則接頭處的反射和寄生效應會限制高頻性能。
2.4、線長：在高頻應用中，過長的線會導致相位偏差、駐波和諧振問題，因此往往需要嚴格控制長度。

三、如何做好匹配設計
極細同軸線束常用于傳輸高速差分信號或射頻信號，匹配設計顯得尤為重要。
3.1、阻抗匹配：常見標準是 50 Ω 或 100 Ω（差分）。必須確保整條鏈路的阻抗連續，包括線纜、連接器、PCB 過渡段，否則會產生嚴重反射。
3.2、線長與相位控制：在高速差分信號（如 MIPI D-PHY、eDP）中，差分對的長度誤差會直接影響眼圖和抖動性能，因此線長需精確匹配。
3.3、屏蔽與接地：保證屏蔽層良好接地，避免外部干擾進入或高速信號泄漏。
3.4、連接器選擇：選擇與目標頻率匹配的小型射頻或高速連接器（如 I-PEX、MHF 系列），確保機械與電氣性能一致。
3.5、仿真與驗證：利用 SI/PI 仿真軟件提前評估 S 參數、眼圖、插損和回?fù)p，并在樣機階段用網絡分析儀進行驗證。

四、不同應用下的典型策略
4.1、顯示接口（eDP / MIPI DSI）：關注差分阻抗 100 Ω，一般頻率在幾百 MHz ～ 數 GHz。
4.2、高速攝像頭 / 圖像傳輸：頻率更高，對插入損耗和串?dāng)_更敏感，需要短線+精密連接器。
4.3、射頻模塊內部互連：通常采用 50 Ω 系統，頻率可到數 GHz，甚至數十 GHz，重點在于線長盡量短、接頭低反射。

極細同軸線束在高速信號傳輸中的優勢在于小尺寸與高密度，但其頻率性能受限于損耗、阻抗匹配、屏蔽質量和連接器設計。在實際工程中，工程師需要結合應用頻段、信號類型和結構限制來合理選擇，并通過匹配設計和測試驗證，確保整體鏈路的可靠性。
我是【蘇州匯成元電子科技】，專注于極細同軸線束的研發與制造，期待與更多工程師朋友交流關于高速信號傳輸?shù)膶?shí)踐經驗。
