SN74AHCT374-Q1 包含八個 D 型觸發器。所有通道共享上升沿觸發時鐘 （CLK） 輸入和低電平有效輸出使能 （OE） 輸入。該器件具有流通引腳排列，可以更輕松地進行總線布線。
*附件：sn74ahct374-q1.pdf

特性

• 符合 AEC-Q100 標準，適用于汽車應用：
  • 器件溫度等級 1：-40°C 至 +125°C
  • 設備 HBM ESD 分類 2 級
  • 設備 CDM ESD 分類級別 C4B
• 提供可潤濕側翼 QFN 封裝
• 工作范圍：4.5V 至 5.5V VCC
• TTL 兼容輸入
• 低延遲，5V時為7.6ns，15pF負載
• 在 5V、15pF 負載下支持 130MHz
• 閂鎖性能超過250mAper JESD 17

參數

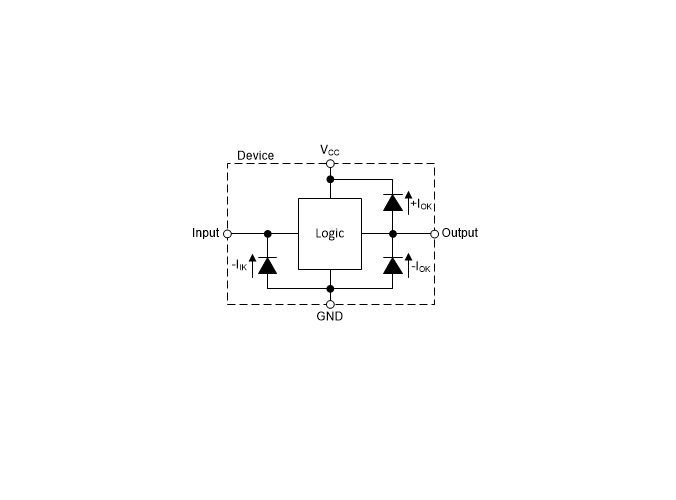

方框圖

?1. 產品概述?
SN74AHCT374-Q1是德州儀器（TI）推出的汽車級八路D型觸發器，具有3態輸出功能，符合AEC-Q100 Grade 1認證（工作溫度-40°C至125°C）。其主要特性包括：

• ?電氣特性?：4.5V至5.5V工作電壓，TTL兼容輸入，低傳輸延遲（7.6ns@5V），支持130MHz高頻操作。
• ?封裝選項?：提供TSSOP（PW）、VSSOP（DGS）和VQFN（RKS）三種封裝，其中VQFN封裝支持可潤濕側翼（Wettable Flank）設計，便于AOI檢測。
• ?ESD防護?：HBM ESD等級2（±2000V），CDM ESD等級C4B（±1000V）。

?2. 功能描述?

• ?核心功能?：8個邊沿觸發D型觸發器，共享上升沿觸發的時鐘（CLK）和低電平有效的輸出使能（OE）。
• ?3態輸出?：支持高阻態，適用于總線驅動，OE無效時輸出端可斷開連接。
• ?平衡CMOS輸出?：支持高/低電平驅動和高阻態，驅動能力強（±8mA@5V）。

?3. 關鍵參數?

• ?時序特性?：
  • 最大時鐘頻率：130MHz（CL=15pF@5V）
  • 傳輸延遲：典型值4.1ns（tPLH）、3.5ns（tPHL）
• ?功耗?：靜態電流典型值40μA，動態功耗與負載電容和開關頻率相關。

?4. 應用場景?

• 并行數據同步與存儲
• 移位寄存器及模式生成器
• 汽車電子中的總線接口設計

?5. 設計注意事項?

• ?布局建議?：
  • 電源旁路電容需靠近VCC引腳（推薦0.1μF）。
  • 信號走線寬度8-12mil，避免90°拐角以減少反射。
• ?未使用引腳處理?：輸入引腳需上拉/下拉，輸出引腳可懸空。

?6. 文檔支持?
包含詳細引腳配置、電氣規格、熱性能參數（如RθJA=90.4°C/W@VQFN封裝）及典型應用電路圖。
