Microchip Technology WILCS02 M.2 Wi-Fi^?^ 模塊卡是一款支持IEEE 802.11b/g/n標準的M.2接口板。該卡用于演示Microchip低功耗Wi-Fi模塊WILCS02UE的功能和特性。WILCS02 Wi-Fi模塊卡具有分組流量仲裁（PTA）、設備固件升級（DFU）、U.FL天線接口，以及用于主機接口選擇的可配置搭接引腳。該卡配備天線支架（BPC2J5）。WILCS02 Wi-Fi模塊卡適用于工業自動化、遠程設備監控和健康監測等應用。

數據手冊：*附件：Microchip Technology WILCS02 M.2 Wi-Fi?模塊卡用戶指南.pdf

特性

M.2 Key-E接口，具備兩個主接口：
- 安全數字輸入輸出（SDIO）
- 串行外設接口（SPI）
分組流量仲裁（PTA）
通過M.2連接器由M.2主板提供3.3V~~VCC~~ 電源供電
基于硬件的三線PTA接口，用于解決Wi-Fi ^?^ /藍牙^?^ 共存問題
用于主機接口選擇的可配置綁定引腳
設備固件更新（DFU）
通過SPI向主機MCU提供功能性API和驅動
通過SDIO向基于Linux系統的主機MPU提供功能性API和驅動
U.FL天線連接器
尺寸：22 mm x 30 mm x 2.1 mm

概述

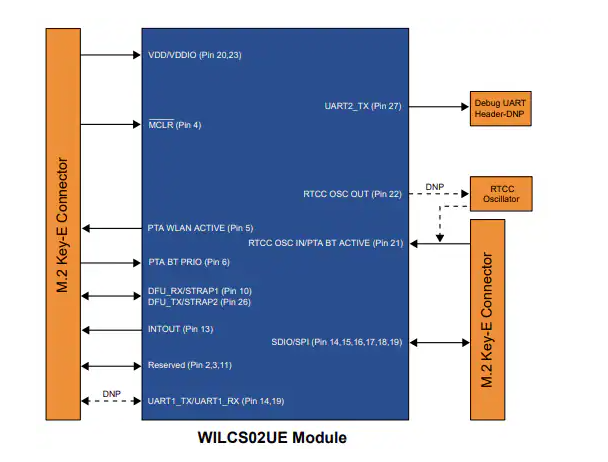

方框圖

Microchip WILCS02 M.2 Wi-Fi? 模塊卡：為嵌入式系統提供低功耗無線連接解決方案

主要特性

M.2 Key-E 接口 ：支持 SDIO 和 SPI 兩種主機接口，靈活適配不同處理器平臺。
低功耗設計 ：基于 WILCS02UE 模塊，適合電池供電設備。
Wi-Fi/藍牙共存機制 ：硬件三線 PTA 接口，有效管理無線通信沖突。
可配置引腳 ：支持主機接口選擇與設備固件更新。
天線接口 ：集成 U.FL 天線連接器，便于外接天線。
尺寸緊湊 ：22.00 mm × 30.00 mm × 2.1 mm，適合空間受限的應用場景。

硬件架構

WILCS02 M.2 模塊卡通過 M.2 接口從主機平臺獲取 3.3V 電源，模塊內部 VDD 與 VDDIO 引腳已短路連接。模塊支持以下主要接口：

SDIO ：適用于 Linux 系統的主機處理器。
SPI ：適用于微控制器單元。
UART ：用于調試與固件更新。
PTA 接口 ：實現 Wi-Fi 與藍牙的協同工作。

固件更新機制

模塊出廠時已預裝固件，用戶可通過 DFU 機制進行固件升級。Microchip 定期發布新固件以修復問題或增強功能，具體操作請參考《WILCS02 Wi-Fi Link Controller Application Developer’s Guide》。

引腳映射與接口說明

M.2 接口共提供多個引腳，其中關鍵引腳包括：

M.2 引腳	功能說明	對應模塊引腳
9, 11, 13, 15, 17, 19	SDIO/SPI 數據與時鐘線	Pin 14–19
20, 23, 72, 74	3.3V 電源輸入	VDD (Pin 20)
42, 44, 48	PTA 控制信號	Pin 5, 6, 21
36, 40	模式選擇/DFU 引腳	Pin 10, 26

應用場景

工業物聯網網關
智能家居控制器
便攜式醫療設備
嵌入式 Linux 系統
微控制器驅動的無線設備
